77
KEOR SP
DE
4.6 Kommunikationsgeräte
Die USV verfügt über einen seriellen RS-232-Anschluss und einen USB 2.0 Typ-B-Anschluss.
Die USV kann nur eine Kommunikationsschnittstelle aufs Mal nach folgender Priorität steuern:
1) USB;
2) RS-232 (es wird ein Pin-zu-Pin-DB9-Kabel mit Stecker/Buchse verwendet).

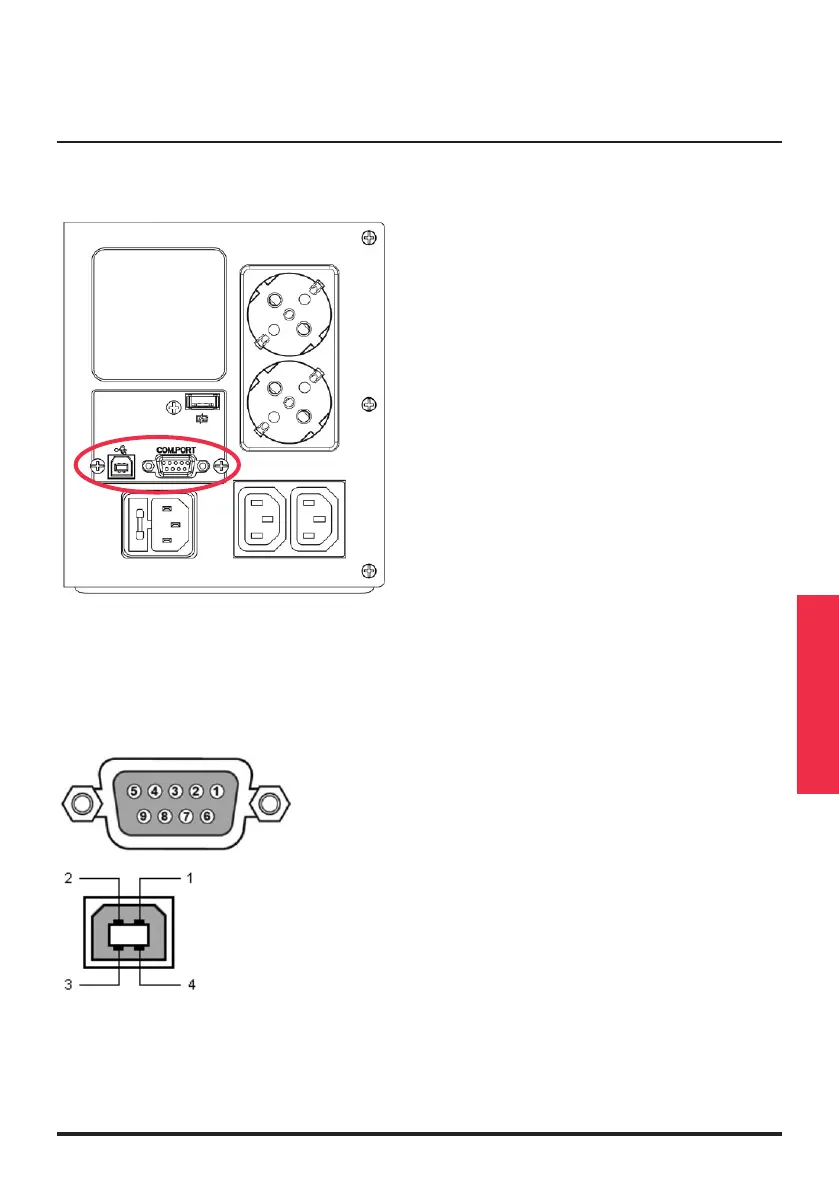

Die folgenden Diagramme zeigen die Pinbelegung der RS-232- und USB-Ports:
Pin 2: RxD
Pin 3: TxD
Pin 5: GND
Pin 1: VCC (+5V)
Pin 2: D-
Pin 3: D+
Pin 4: GND
Es besteht die Möglichkeit, eine spezielle Kommunikationssoftware von der Website
ups.legrand.com
