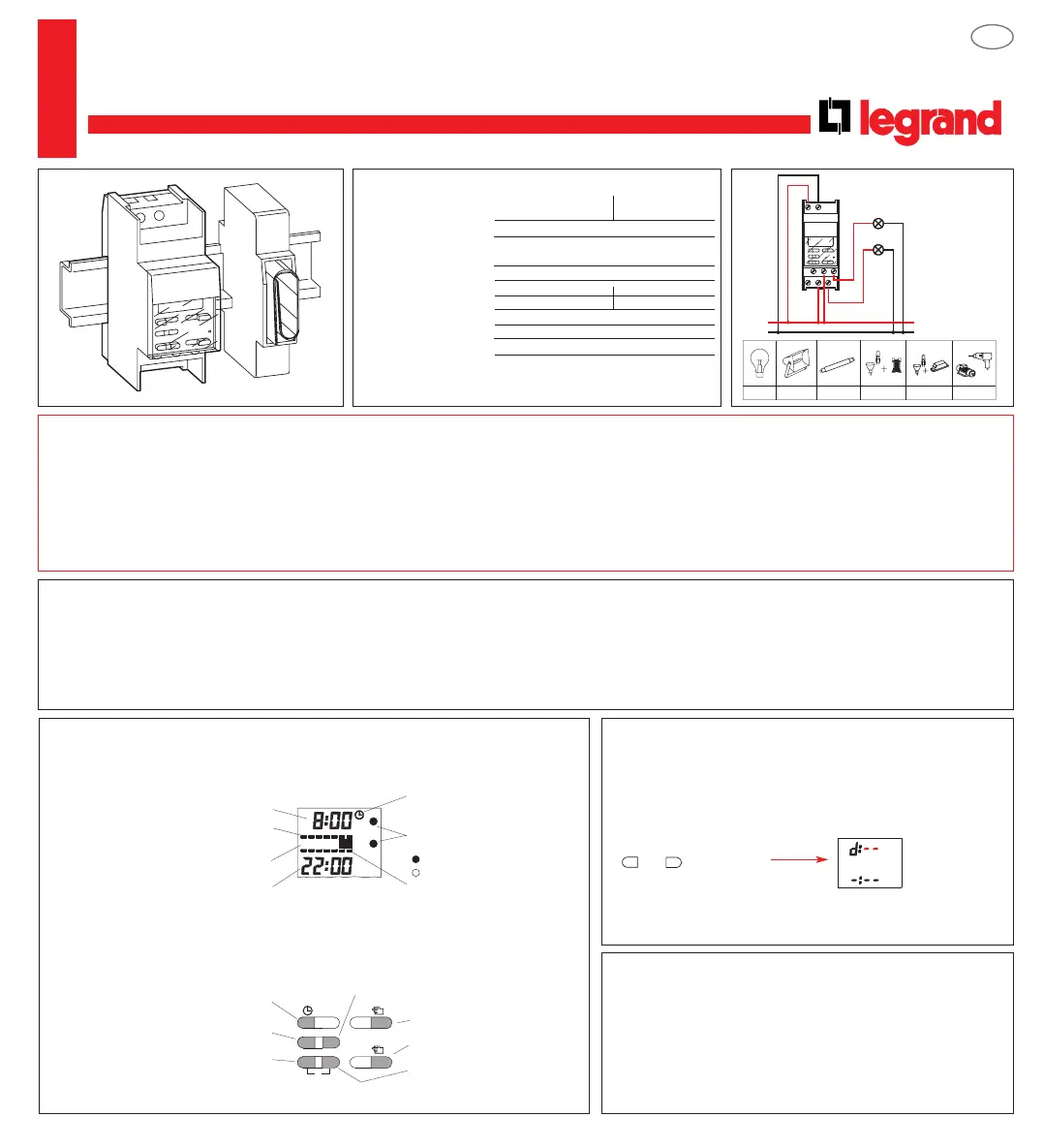

200W 200W 1600W 200W 1600W 900W
Turvallisuusohjeihta
• Asennuksen saa suorittaa vain ammattimies.
• Käyttö- ja sähköturvallisuus on taattu vain käytettäessä hyväksyttyjä asennustarvikkeita (kuten kykentätaulut ja asennuskotelot).
• Mika tahansa muutos laiteeseen aiheuttaa takuun raukeamisen.
• Jos kellokytkin asennnetaan lämpöä tuottavan laitteen viereen (ympäristölämpötila yli +55°C) on sen viereen jätettävä tyhjä tila (esim.
1
2-moduuli Nr. 044 40 tai 1-moduuli Nr. 044 41).
Toiminta
MicroRex D22 on mikroprosessorilla ohjattu kellokytkin. Voitte tallentaa sen muistiin 8 ohjelmaa, jotka kytkevät sähkölaitteene päälle ja pois päältä. Voitte ohjelmoida jokaiselle viikonpäivälle oman
ohjelmansa tai käyttää samaa ohjelmaa tiettyinä viikonpäivinä (ryhmittely). MicroRex D22: n ohjelmointi on helppoa: annatte vain näyttöruudussa kysytyt tiedot ja tallennatte na muistiin ne muistiin
painamalla kuittausta. MicroRex D22 tarjoaa kaksi erikseen kytkettävää kanavaa.
ulostulon
kytkemistaso
= päälle
= pois
± 1h C
S OK
R
1
2
käsiohjaus
kanava 1
kanava 2
toiminnan valinta
kesä/talviajan
vaihto
aseta minuutit,
tunnit ja päivät
tyhjennä
tuntien, minuuttien, päivien,
kanavan ja jatkuvan toi-
minnan kuittaaminen
Ohjelmointipainikkeet
1
2
1 2 3 4 5 6 7
kellonaika /
kytkemisaika
viikonpäivä
päivien numerot
katkaisuaika
symboli
„aseta kellonaika“
„pois käytöstä“
päivät
Näyttöruutu
Tekniset tiedot
037 88 037 90
liitäntäjännite: 230V 50/60Hz 120V 50/60Hz
tehontarve: n. 0,6W
kosketin: 2 vaihtokosketin 10A 250V~µ cos ϕ = 1
Rinnakkaiskompensointi: ei sallittu
käyntitarkkuus: ±2,5s/d
yksilankainen monilankainen
liittimet: 1,5...4 mm
2
1...2,5 mm
2
ohjelmakuvat: 8
varakäynti: 100h
varastolämpötila: -10°C ... +60°C
käyttölämpötila: -10°C ... +55°C
LEXIC
®
Kytkinkello
NT 29 18 23 00
037 88, 037 90 - MicroRex D22
S
OK
+
Selostus
Ennen ohjelmointia muistit on tyhjennettävä.
2. Muistien tyhjennys
1. Käynnistys
Voidann tehdä vain muistien tyhjennyksen jälkeen
Kesä-/taluiajan vaihtominen voidaan asetella tehtäväksi käsin tar automaathsesti.
Mikili halutaan käsin vaihto, valittaa “no” päivämäärän syötössä.
Automaattinen vaihto riippun maasta/aluesta. Valitse sopiva asetus maatsi/alnettasi varten.
3. Päivämäärän ja kesä-/taluiajan vaihdon asetus
L
N
6
7
8
3
4 5
1 2
Kytkentäkuva
paina
samanaikaisesti
Kaikki muistit on nyt tyhjennetty
Käyttöohje
FIN
