200W 200W 1600W 200W 1600W 900W
Disposizioni di sicurezza
• L’installazione di questo prodotto deve essere effettuata da un elettricista specializzato.
• L’ affidabilità del funzionamento e la sicurezza elettrica sono garantite solo se il prodotto è stato installato nelle condizioni specificate (montaggio su quadro di distribuzione) e con l’insieme
degli accessori necessari.
• Ogni intervento estraneo sul prodotto ne compromette la garanzia.
• Se il interruttore orario è installato vicino ad un apparecchio la cui temperatura, in funzionamento permanente, supera i 55°C, prevedete uno
spazio per l’areazione tra il interruttore orario e l’ apparecchio. A questo scopo potete utilizzare un elemento distanziatore (art. 044 40 -
1
⁄2 modulo, Art. 044 41 - 1 modulo).
Funzionamento
Il MicroRex D22, è un interruttore orario digitale comandato da un microprocessore. In questo interruttore orario è possibile memorizzare 8 programmi, inserendo e disinserendo vari apparecchi
elettrici. E’ possibile fissare programmi settimanali, o nei diversi giorni della settimana. Per programmare, occorre fissare sul display gli orari e i giorni, quindi memorizzarli.
Il MicroRex D22 possiede 2 canali separati.
Regolazione orario estate-inverno
(ora legale)
Giorno reale, oppure giorno nel
quale inizia il programma
Simbolo dei giorni della settimana
Ora di fine funzione
Display
●
LEXIC
™
NT 29 18 23 00

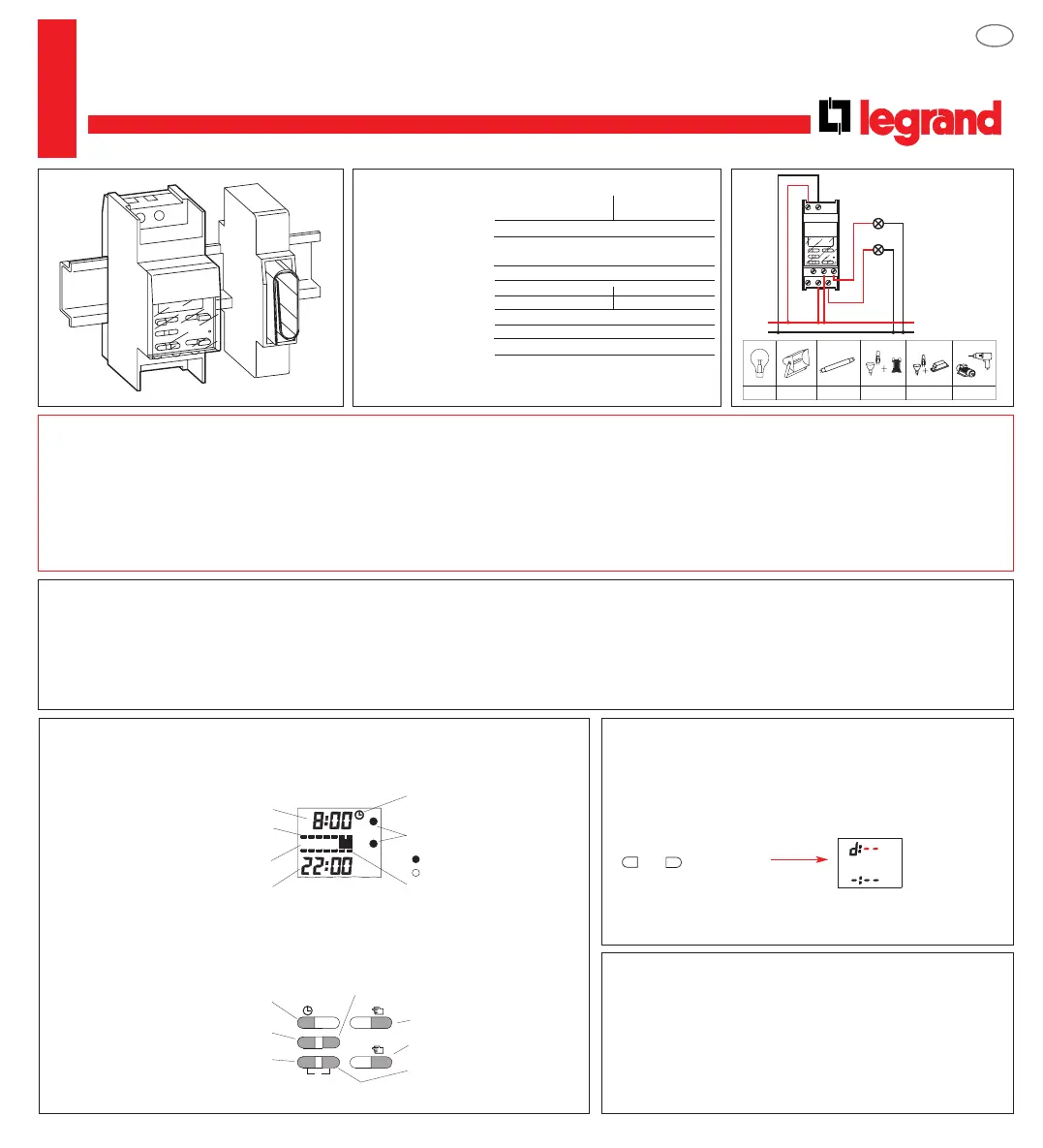

037 88, 037 90 - MicroRex D22
+
All’inzio, è possibile cancellare i dati in memoria.
2. Annullamento dei dati in
memoria
1. Messa in servizio
L’operazione è indispensabile solo dopo che è stata concellata la memoria.
Il cambio dell’ora estate/inverno può essere effettuata manualmente o
automaticamente. Per il cambio manuale, selezionate no dopo avere inserito la data.
Per il cambio automatico, scegliete il simbolo corrispondente al vostro luogo di residenza.
3. Regolazione della data e del cambio dell’ora estate/inverno
(ora legale)
Connessioni
Premere
simultaneamente
L’interruttore orario è pronto e funzionante, tutti i dati
precedenti sono stati annullati.
Indicazione del canale
= In funzione
= Non in funzione
Interruttore manuale
Canale 1
Canale 2
Scelta delle funzioni
Programmazione delle ore, minuti,
giorni e canali
Annullamento
Conferma delle ore,
minuti, giorni, canali e
marcia forzata
Tastiera di comando
Ora reale, oppure
l’ora d’inizio
Simbolo della regolazione
dell’ora
Giorno in cui il programma
finisce
Caratteristiche tecniche
037 88 037 90
Alimentazione: 230V 50/60Hz 120V 50/60Hz
Potenza assorbita: circa 1W
Contatto in uscita: 2 contatto commutatore 10A 250V~µ cos ϕ = 1
Rifasamento parallelo: carico non impiegabile
Precisione dell’orologio: ±2,5s/giorno
cavo rigido cavo flessibile
Morsetti di sezione: 1,5 fino 4 mm
2
1 fino 2,5 mm
2
Capacità: 8 programmi
Riserva di carica: 100h
Temperatura di stoccaggio: da -10°C al +60°C
Temperatura di utilizzo: da -10°C al +55°C
Interruttore orario
Descrizione
Instruzioni d’impiego
I
