200W 200W 1600W 200W 1600W 900W
Säkerhetsföreskrifter
• Installation får endast endast göras av behörig elektriker.
• Den operativa och elektriska säkerheten garanteras endast om uret är installerat med sina rätta tillbehör och enligt installationsanvisningen (i central).
• Alla ingrepp på uret gör garantin ogiltig.
• Om kopplingsuret är monterat bredvid en värmealstrande produkt, t ex relä eller kontaktor, där kopplingsuret kan utsättas för temperaturer över
55°C, skall det vara ett utrymme på minst
1
⁄2 modul mellan kopplingsuret och den värmealstrande produkten (
1
⁄2 modul, ref nr 062 50, E-nr 21 116 30).
Funktion
2-kanals digitalt kopplingsur med microprocessor. Uret har 8 programminnesplatser för automatstyring av Era el/elektroniska utrustningar.
Funktionerna kan programmeras för varje enskild dag eller fler i fasta veckodagsblock med ett enda program. Programmeringen utförs enkelt via tre knappar. Displayen visar en komplett „program-
bild“ som ska matas in när önskat program är valt.
MicroRex D22 har 2 kanaler som är oberoende av varandra.
Funktionsindikering
= till
= från
Handomkopplare
Kanal 1
Kanal 2
Inställning av aktuell tid,
urets in/frånkopplingstider
Inställning av
sommar/vintertid
Inställning av
timmar, minutter,
veckodag och kanaler
Eliminering eller korrigering
Eliminering eller korrigering av
ett inställt program (timmar,
minuter, veckodager, kanaler
Knappfunktion
Normaltid
tillslagstid
Veckodags-
indikering
Frånslagstid
Symbol för
inställning av tid
Frånslagsdagar
L.C.D. display (flytande kristall)
Tekniska data
037 88 037 90
Manöverspänning: 230V 50/60Hz 120V 50/60Hz
Egenförbrukning: ca. 1W
Kontaktfunktion: 2 pol växlande kontakt 10A 250V~µ cos ϕ = 1
Parallelkompenserad Inte tillåtet
Gångnoggrannhet: ±2,5s/d
EKK (enkelledare) FKK (flerledare)
Anslutningsarea: 1,5 till 4 mm
2
1 till 2,5 mm
2
Programbild: 8
Gångreserv: 100 tim
Omgivningstemperatur: - under lagerhållning: -10°C till +60°C
- under drift: -10°C till +55°C
●
LEXIC
™
Kopplingsur
NT 29 18 23 00

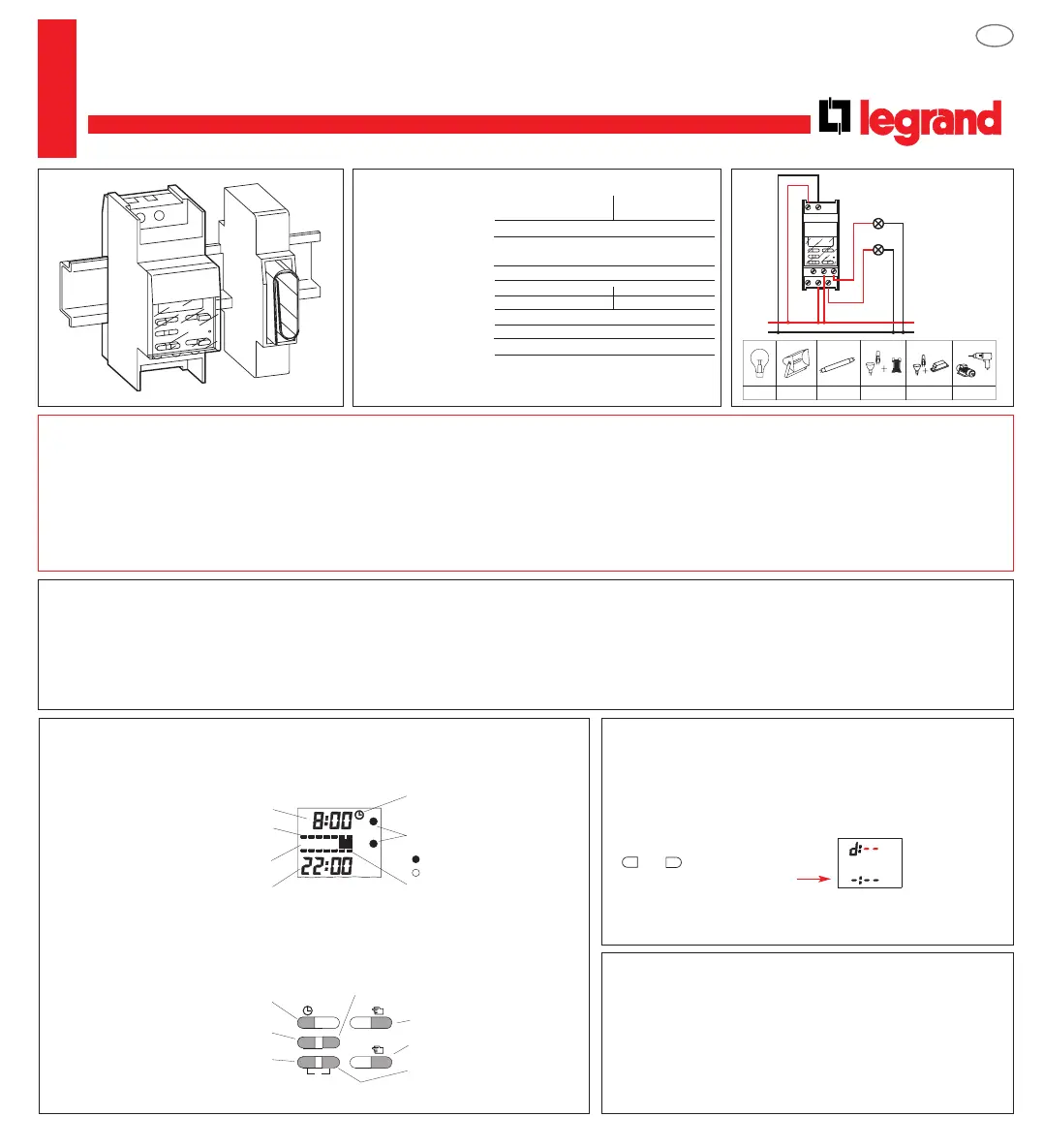

037 88, 037 90 - MicroRex D22
+
Presentation
Vi rekommenderas att rensa hela minnet innan programmeringen påbörjas.
2. Rensning av minnet
1. Start
Kan endast utföras efter nollställning (Reset). Ändering av vinter/sommartid
kan göras manuellt eller automatiskt.
Välj no vid manuell datuminställning. Vid automatisk ändring av sommar/vintertid se till att
välja det omkopplingsalternativ som gäller för ditt land.
3. Inställning av datum samt ändering från vintertid till
sommartid eller tvärtom.
Kopplingsschema
Tryck på dessa två
knappar
tillsammans
Urets minne är rensat
Bruksanvisning
