7

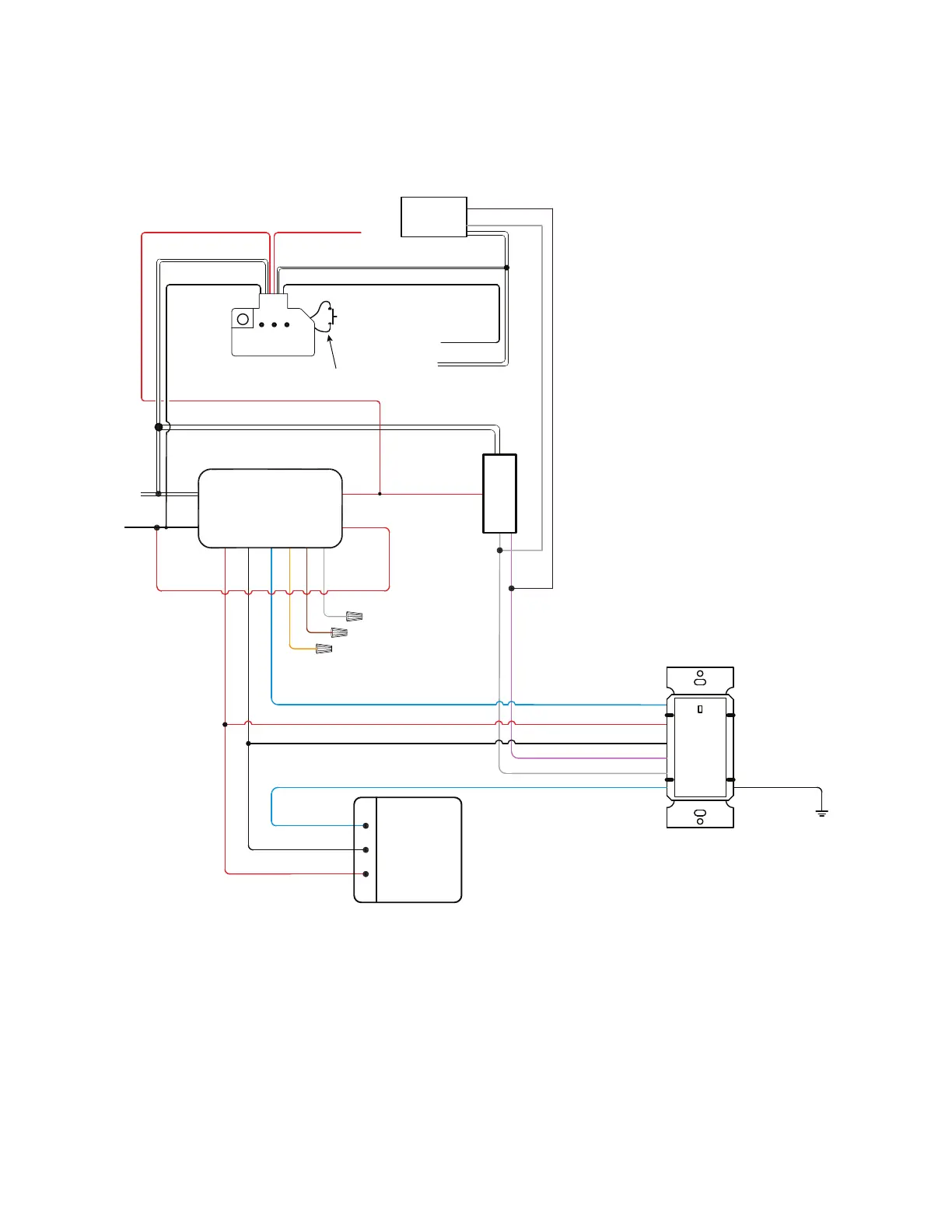

DCLV2 avec ELCU-200
Le DCLV2 peut être utilisé avec le ELCU-200 pour allumer l’éclairage à pleine intensité en cas d’urgence. Le DCLV2 ouvre le circuit
0-10V au moment de la perte de puissance. Si l’éclairage de secours était éteint lorsque l’alimentation normale a été perdue, il sera à
100% par rapport au dernier niveau de gradation. Le ELCU-200 ou un dispositif similaire doit être impliqué dans le système de gestion
des urgences afin de surveiller la perte d’alimentation normale et que l’éclairage d’urgence 0-10 volts soit non seulement allumé, mais
allumé à 100%.
DCLV2
+24VCC
Commun
Relais externe 1
Masse
Masse
0-10V
0-10V
Violet
Gris
Commande
Commande
Commun
+24VCC
Neutre
Rouge
Noir
Bleu
Noir
Rouge
Rouge
Sous
Tension
Blanc
Interrupteur
(optionnel)
Gris
Marron
Orange
Violet
Gris
Ballast e-ballast, driver
de gradation 0-10V requis
Push
to Test
Couper la boucle de cavalier à utiliser avec un interrupteur de test normalement
fermé, un panneau d'alarme incendie, un panneau de sécurité, etc.
ELCU-200
Remote
Activation
Normal
Power
Emergency
Power
(Noir 18AWG)
Normal Neutre
(Blanc 18AWG)
Détection de commutation
au normal
(Rouge 18AWG)
Alimentation d'urgence
(Noir 12AWG)
Neutre d'urgence
(Blanc 18AWG)
Sortie de l’alimentation
d’urgence
(Rouge 12AWG)
Circuit d'urgence
Neutre d'urgence
Éclairage
d'urgence
CHARGE 1
C
h
a
r
g
e
N’importe
quel
détecteur
mural/pour
plafond de
24 VCC
Bloc
d’alimentation
série BZ
Détection de courant
normal
