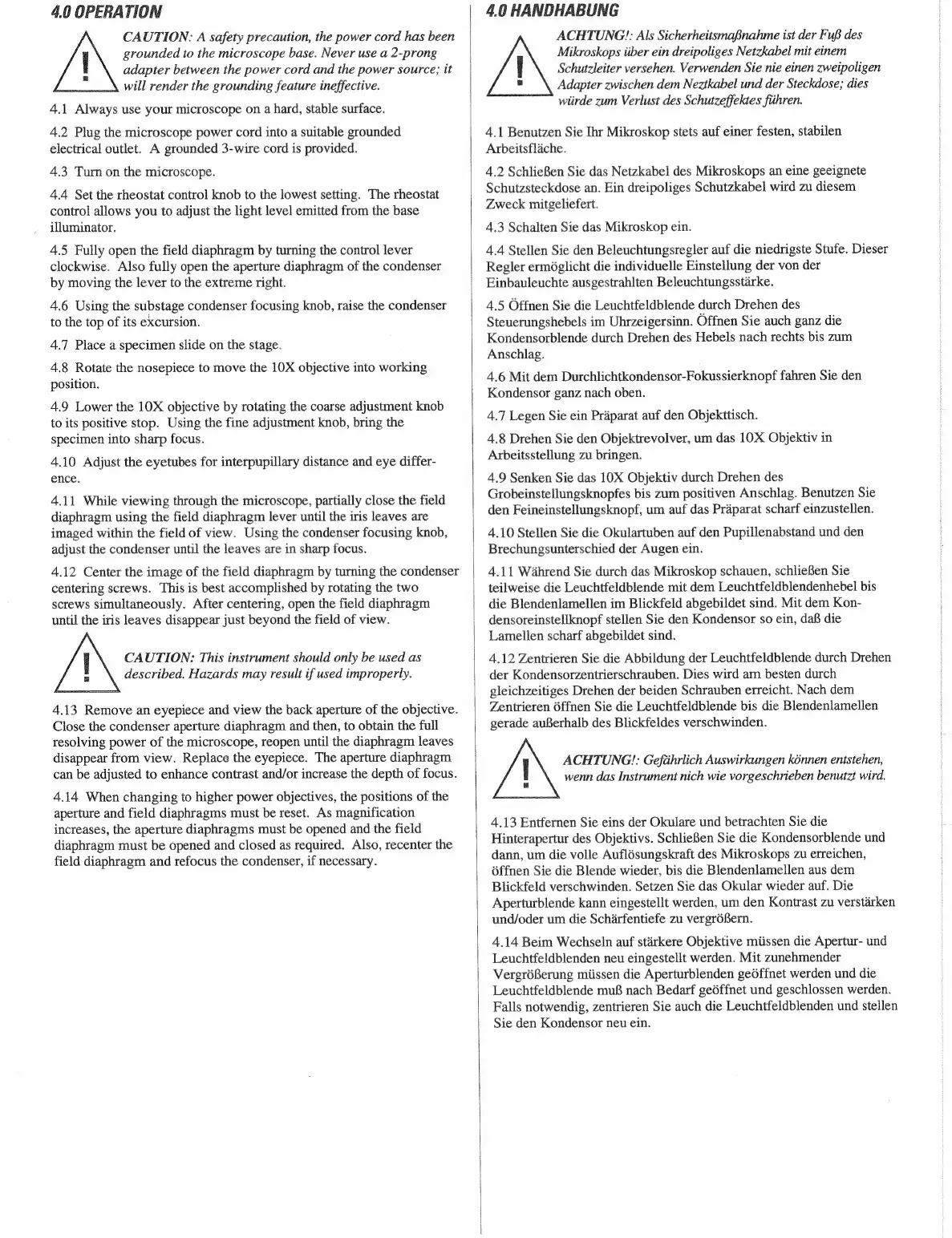

4.0 OPERATION
CAUTION: A safety precaution, the power cord has been
grounded to the microscope base. Never use a 2-prong
adapter between the power cord and the power source; it
. will render the grounding feature ineffective.
4.1 Always use your microscope on a hard, stable surface.
4.2 Plug the microscope power cord into a suitable grounded
electrical outlet. A grounded 3-wire cord is provided.
4.3 Turn on the microscope.
4.4 Set the rheostat control knob to the lowest setting. The rheostat
control allows you to adjust the light level emitted from the base
illuminator.
4.5 Fully open the field diaphragm by turning the control lever
clockwise. Also fully open the aperture diaphragm of the condenser
by moving the lever to the extreme right.
4.6 Using the substage condenser focusing knob, raise the condenser
to the top of its excursion.
4.7 Place a specimen slide on the stage.
4.8 Rotate the nosepiece to move the 10X objective into working
position.
4.9 Lower the 10X objective by rotating the coarse adjustment knob
to its positive stop. Using the fine adjustment knob, bring the
specimen into sharp focus.
4.10 Adjust the eyetubes for interpupillary distance and eye differ-
ence.
4.11 While viewing through the microscope, partially close the field
diaphragm using the field diaphragm lever until the iris leaves are
imaged within the field of view. Using the condenser focusing knob,
adjust the condenser until the leaves are in sharp focus.
4.12 Center the image of the field diaphragm by turning the condenser
centering screws. This is best accomplished by rotating the two
screws simultaneously. After centering, open the field diaphragm
until the iris leaves disappear just beyond the field of view.
CAUTION: This instrument should only be used as
\, described. Hazards may result if used improperly.
4.13 Remove an eyepiece and view the back aperture of the objective.
Close the condenser aperture diaphragm and then, to obtain the full
resolving power of the microscope, reopen until the diaphragm leaves
disappear from view. Replace the eyepiece. The aperture diaphragm
can be adjusted to enhance contrast and/or increase the depth of focus.
4.14 When changing to higher power objectives, the positions of the
aperture and field diaphragms must be reset. As magnification
increases, the aperture diaphragms must be opened and the field
diaphragm must be opened and closed as required. Also, recenter the
field diaphragm and refocus the condenser, if necessary.
4.0 HANDHABUNG
ACHTUNG!: Als SicherheitsmaBnahme ist der FuB des
Mikroskops tiber ein dreipoliges Netzkabel mit einem
Schutzleiter versehen. Verwenden Sie nie einen zweipoligen
Adapter zwischen dem Neztkabel und der Steckdose; dies
wiirde zum Verlust des Schutzeffektes fiihren.
4.1 Benutzen Sie Ihr Mikroskop stets auf einer festen, stabilen
Arbeitsflache.
4.2 SchlieBen Sie das Netzkabel des Mikroskops an eine geeignete
Schutzsteckdose an. Ein dreipoliges Schutzkabel wird zu diesem
Zweck mitgeliefert.
4.3 Schalten Sie das Mikroskop ein.
4.4 Stellen Sie den Beleuchtungsregler auf die niedrigste Stufe. Dieser
Regler erméglicht die individuelle Einstellung der von der
Einbauleuchte ausgestrahlten Beleuchtungsstarke.
4.5 Offnen Sie die Leuchtfeldblende durch Drehen des
Steuerungshebels im Uhrzeigersinn. Offnen Sie auch ganz die
Kondensorblende durch Drehen des Hebels nach rechts bis zum
Anschlag.
4.6 Mit dem Durchlichtkondensor-Fokussierknopf fahren Sie den
Kondensor ganz nach oben.
4.7 Legen Sie ein Praparat auf den Objekttisch.
4.8 Drehen Sie den Objektrevolver, um das 10X Objektiv in
Arbeitsstellung zu bringen.
4.9 Senken Sie das 10X Objektiv durch Drehen des
Grobeinstellungsknopfes bis zum positiven Anschlag. Benutzen Sie
den Feineinstellungsknopf, um auf das Préparat scharf einzustellen.
4.10 Stellen Sie die Okulartuben auf den Pupillenabstand und den
Brechungsunterschied der Augen ein.
4.11 Wahrend Sie durch das Mikroskop schauen, schlieBen Sie
teilweise die Leuchtfeldblende mit dem Leuchtfeldblendenhebel bis
die Blendenlamellen im Blickfeld abgebildet sind. Mit dem Kon-
densoreinstellknopf stellen Sie den Kondensor so ein, dab die
Lamellen scharf abgebildet sind.
4.12 Zentrieren Sie die Abbildung der Leuchtfeldblende durch Drehen
der Kondensorzentrierschrauben. Dies wird am besten durch
gleichzeitiges Drehen der beiden Schrauben erreicht. Nach dem
Zentrieren 6ffnen Sie die Leuchtfeldblende bis die Blendenlamellen
gerade auferhalb des Blickfeldes verschwinden.
ACHTUNG!: Geftihrlich Auswirkungen kénnen entstehen,
wenn das Instrument nich wie vorgeschrieben benutzt wird.
4.13 Entfernen Sie eins der Okulare und betrachten Sie die
Hinterapertur des Objektivs. SchlieBen Sie die Kondensorblende und
dann, um die volle Auflésungskraft des Mikroskops zu erreichen,
dffnen Sie die Blende wieder, bis die Blendenlamellen aus dem
Blickfeld verschwinden. Setzen Sie das Okular wieder auf. Die
Aperturblende kann eingestellt werden, um den Kontrast zu verstirken
und/oder um die Scharfentiefe zu vergréBern.
4.14 Beim Wechseln auf stirkere Objektive miissen die Apertur- und
Leuchtfeldblenden neu eingestellt werden. Mit zunehmender
VergréRerung miissen die Aperturblenden gedffnet werden und die
Leuchtfeldblende muB nach Bedarf gedffnet und geschlossen werden.
Falls notwendig, zentrieren Sie auch die Leuchtfeldblenden und stellen
Sie den Kondensor neu ein.
