viceversa, un segnale collegato allingresso B viene amplificato solo
dal canale B e inviato alla sola uscita B.
B) BRIDGE (tranne AMP 2.4)
Con la predisposizione BRIDGE (ponte) il segnale viene
amplificato dalle due sezioni A e B dellamplificatore
sommate tra
loro. In altre parole il segnale collegato all ingresso A viene:
1) amplificato da entrambe le sezioni di amplificazione
sommate
tra loro;
2) inviato ad ununica uscita (BRIDGE).
La caratteristica di questa predisposizione consiste nel fatto che
in uscita si ha un segnale con potenza e impedenza nominale
raddoppiate (vedi é SPECIFICHE TECNICHE).

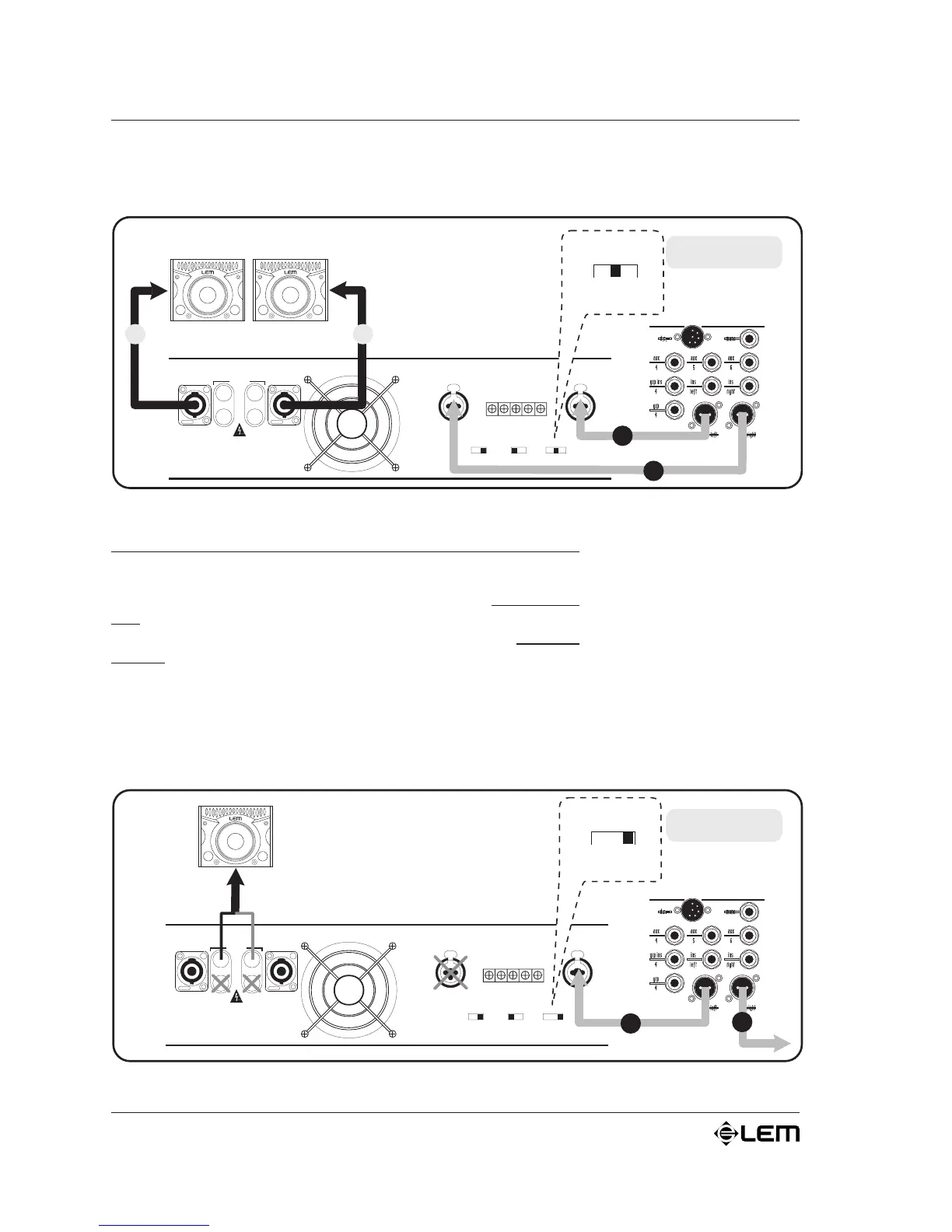

Funzioni & controlli
AMPLIFIER OUTPUTS
CH 2 CH 1
MIN 4 Ohm MIN 4 Ohm
GROUND PARALLELONFLOATING
BRIDGEOFF
STEREOLIMITER
ON
BRIDGED
+
