Funzioni & controlli

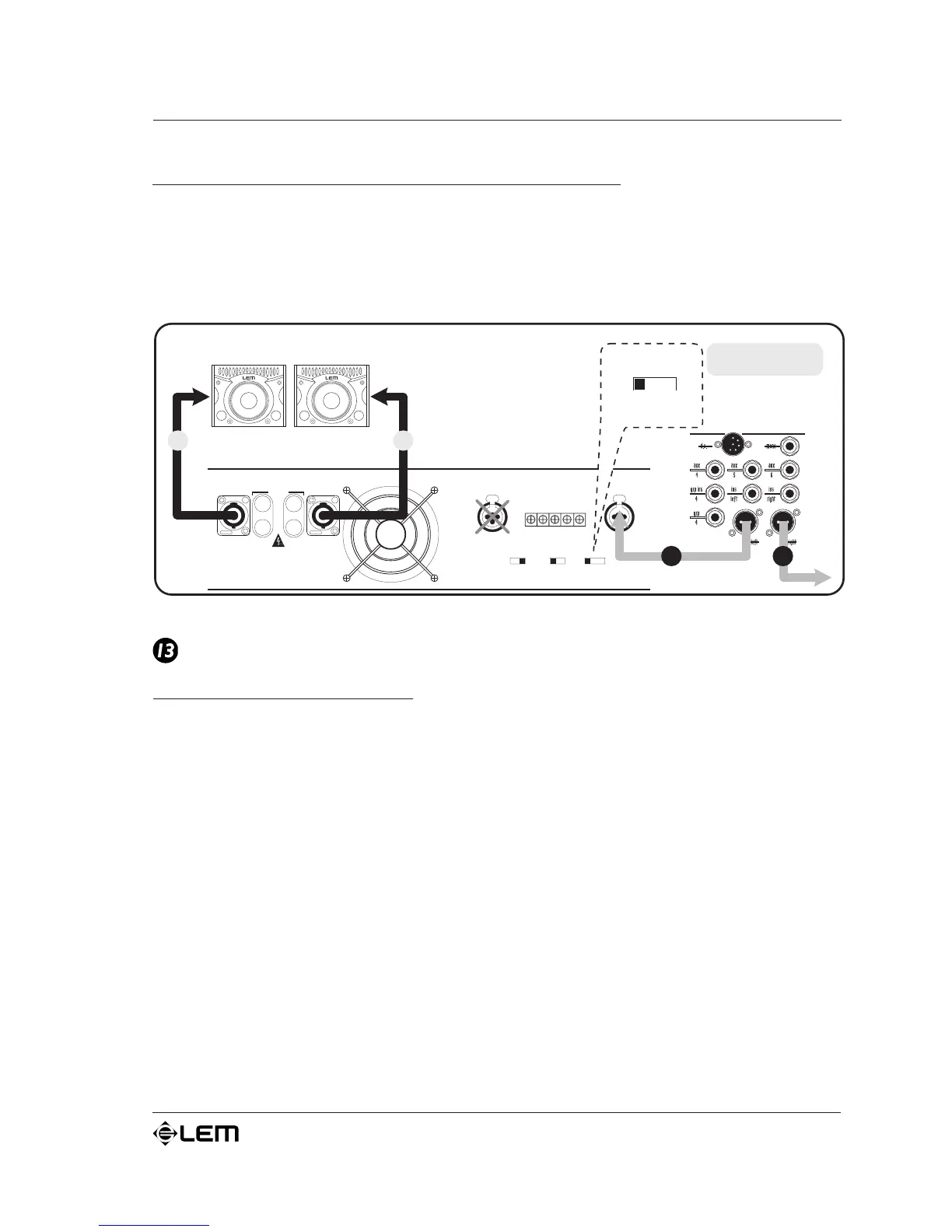

C) PARALLEL
Con la predisposizione PARALLEL un solo segnale viene
amplificato da entrambi i canali A e B dellamplificatore. In altre
parole, un segnale collegato allingresso A viene inviato sia
alluscita A che alluscita B.
INPUTS
Ingressi bilanciati (0 dB / 30 kW): nei modelli AMP 4,8 & 12,
per ciascuno dei due canali A&B dell'amplificatore è presente
un doppio ingresso bilanciato con un connettore COMBO ed un
connettore BARRIER STRIP collegati in parallelo tra loro. In
questo modo, il segnale in ingresso nell'amplificatore può essere
collegato indifferentemente ad un connettore o allaltro e può
essere, se necessario, rilanciato verso l'ingresso di un altro
amplificatore o verso altri apparati (vedi é illustrazione).
Nel modello AMP 2.4 è presente un singolo ingresso bilanciato con
connettore JACK per ciascuno dei due canali A&B.
AMPLIFIER OUTPUTS
CH 2 CH 1
MIN 4 Ohm MIN 4 Ohm
GROUND PARALLELONFLOATING
BRIDGEOFF
STEREOLIMITER
ON
BRIDGED
+
_
8 Ohm
AMPLIFIER INPUTS
CH 2
CH 2 CH 1
++
__
CH 1
GND
PARALLEL
MIXER
R
SPEAKERS
B A
PARALLEL
BRIDGE
STEREO
L
