1.5 Rückseite

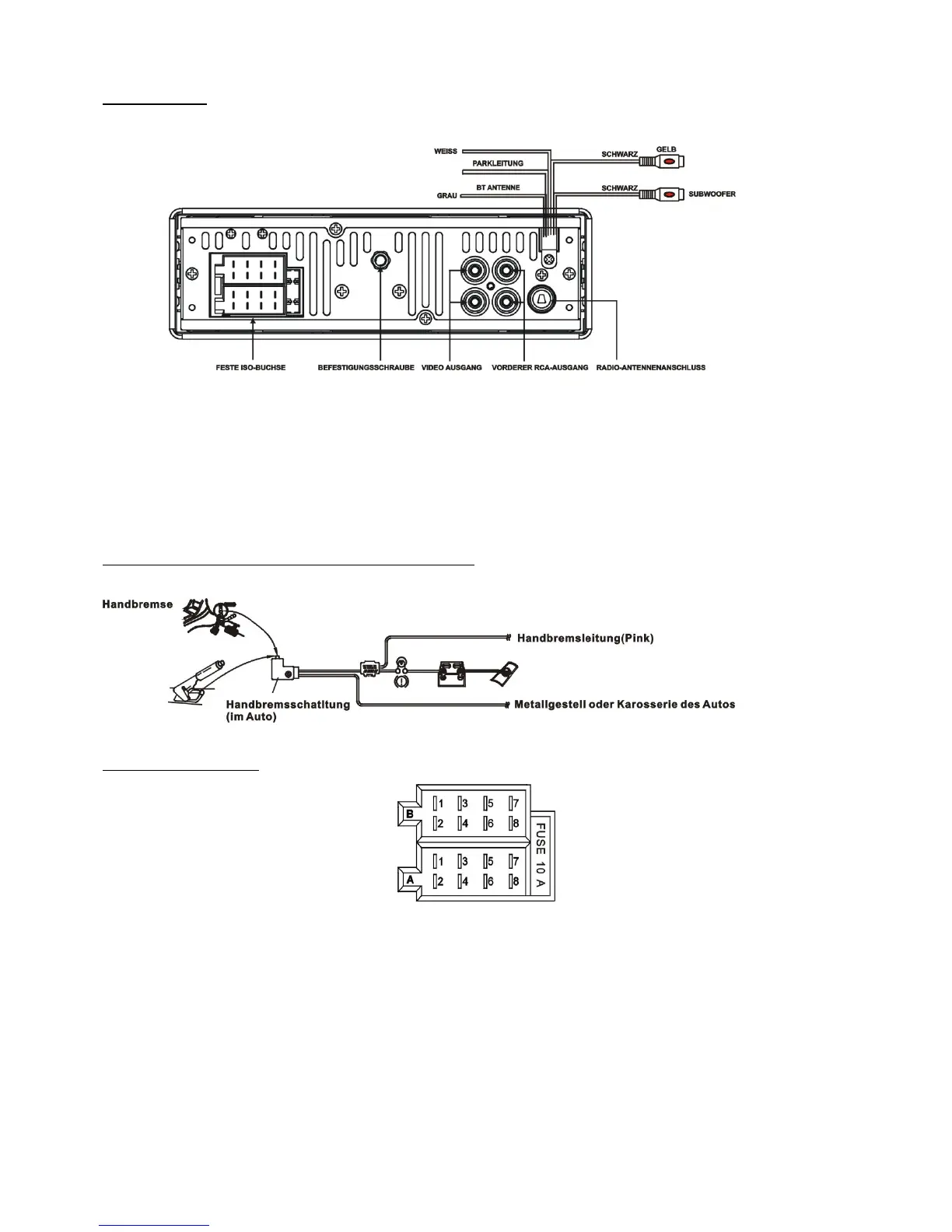

RÜCKLEITUNG
Hinweis: 1. Wenn die Parkleitung angeschlossen ist, erscheint nach dem Bremsen das Video auf dem kleinen Bildschirm des
vorderen Bedienfelds.
2. Verbinden Sie die Klemme eines vom Hersteller mitgelieferten Erdungskabels mit der Befestigungsschraube;
verbinden Sie das andere Ende des Erdungskabels mit dem negativen Pol des Netzes. Anderenfalls blinkt das
Video möglicherweise auf dem Bildschirm.
Anschluss der Parkleitung an die Handbremse im Auto
Integrierte ISO-Buchse
ANSCHLUSS A
1.
2.
3.
4. Speicher +12V
5. Autoantenne
6.
7. 12V (zur Zündung)
8. ERDUNG
RÜCKFAHRKAMERA
GRÜN
ANSCHLUSS B
1. Rechter Lautsprecher, hinten (+)
2. Rechter Lautsprecher, hinten (-)
3. Rechter Lautsprecher, vorn (+)
4. Rechter Lautsprecher, vorn (-)
5. Linker Lautsprecher, vorn (+)
6. Linker Lautsprecher, vorn (-)
7. Linker Lautsprecher, hinten (+)
8. Linker Lautsprecher, hinten (-)
GRÜN
