49

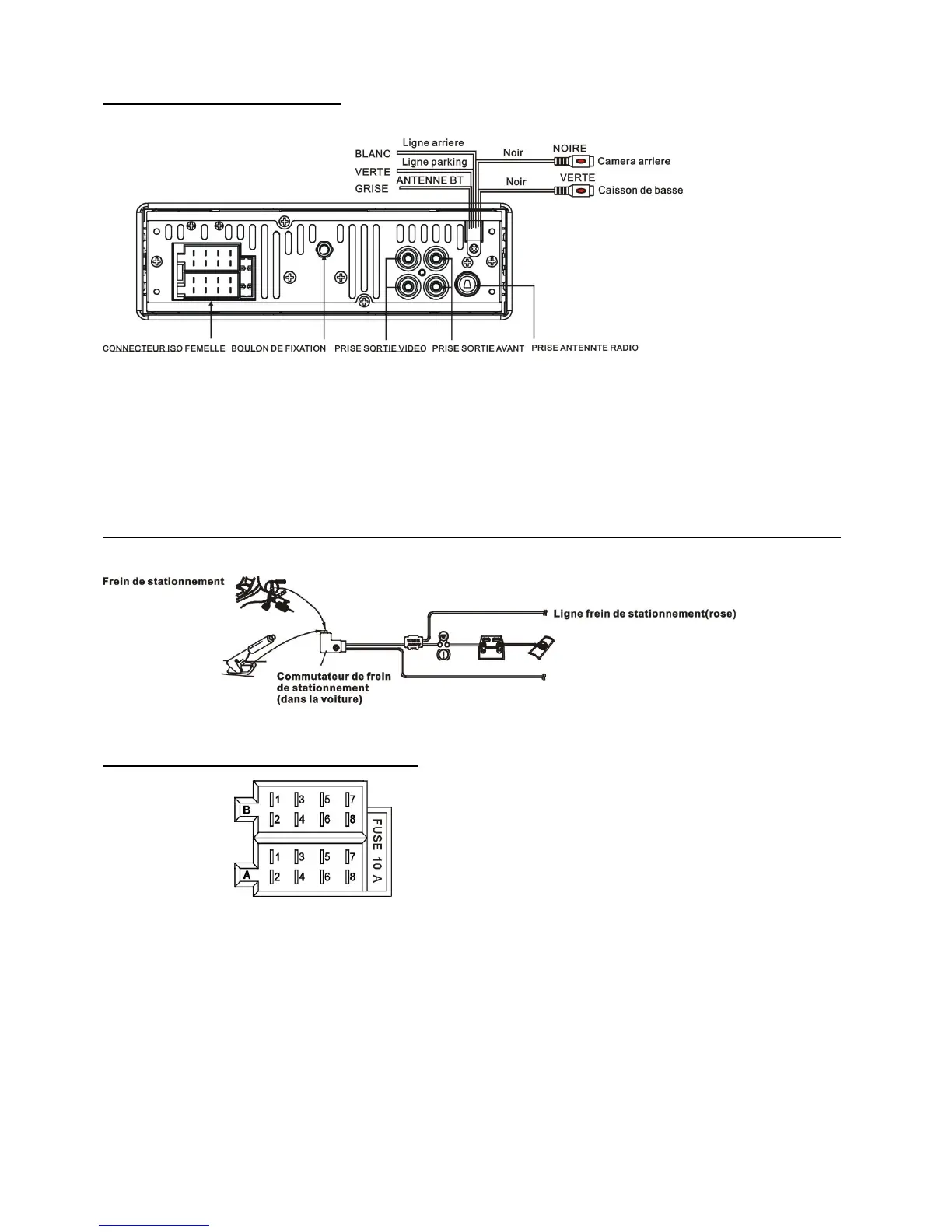

1.5 Description du boitier arrière
Remarque: 1. Apres avoir connecté la ligne de stationnement, la vidéo sur le petit moniteur sur le panneau frontal ne s’affichera
qu’après avoir gare la voiture.
2. Utilisez les pinces aux extrémités d’une ligne de terre fournie par le fabricant pour connecter les boulons de vis de
fixation, utilisez l’autre extrémité de la Ligne de Terre pour connecter au pole négatif de la source d’alimentation.
Autrement la vidéo sur l’écran risque de clignoter.
Connecter la ligne de frein de stationnement sur le système de frein de stationnement intégré dans la voiture
vers corps métallique ou châssis de la voiture
Description des connecteurs femelle ISO fixes
CONNECTEUR A
1.
2.
3.
4. Mémoire + 12V
5. Antenne auto
6.
7. 12V (vers la clé de contact)
8. TERRE
CONNECTEUR B
1. Haut-parleur arrière droit (+)
2. Haut-parleur arrière droit (-)
3. Haut-parleur avant droit (+)
4. Haut-parleur avant droit (-)
5. Haut-parleur avant gauche (-)
6. Haut-parleur avant gauche (-)
7. Haut-parleur arrière gauche (+)
8. Haut-parleur arrière gauche (-)
