95

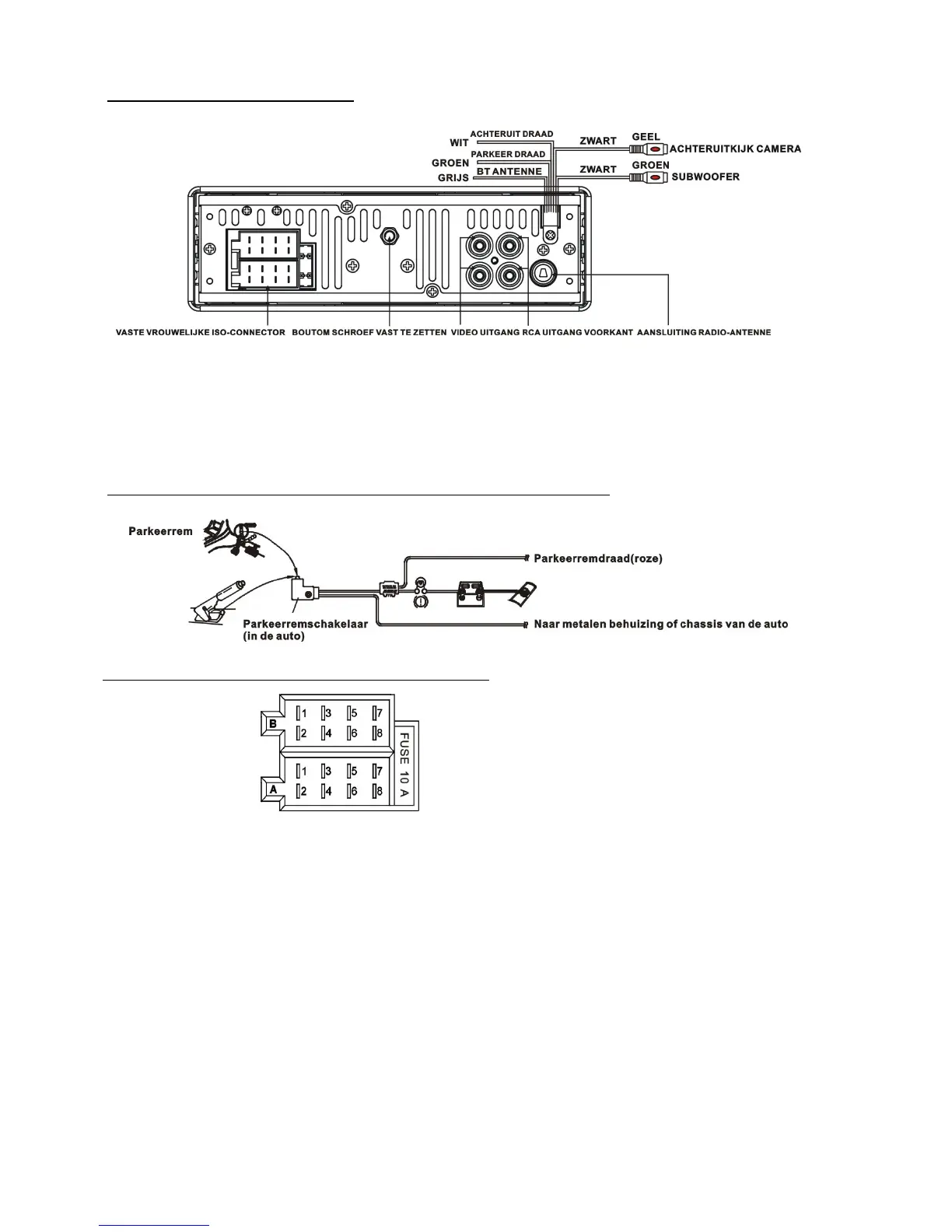

1.5 Beschrijving van de achterkant
Opmerking: 1. Na het aansluiten van de parkeerdraad, zal de video alleen op de kleine monitor van het voorpaneel worden
getoond nadat er is geremd.
2. Sluit het uiteinde met klem van een aardekabel die is geleverd door de fabrikant aan op de bout om de schroef
vast te zetten. sluit het andere uiteinde van de aardekabel aan op de negatieve pool van de voeding. Als u dit niet
doet, dan kan het beeld knipperen.
Beschrijving van de parkeerremdraad naar parkeerremsysteem in de auto
De beschrijving van de vaste vrouwelijke ISO-aansluiting
CONNECTOR A
1.
2.
3.
4. Geheugen +12V
5. Auto antenne
6.
7. 12V (Naar contactslot)
8. AARDE
CONNECTOR B
1. Luidspreker rechtsachter(+)
2. Luidspreker rechtsachter (-)
3. Luidspreker rechtsvoor (+)
4. Luidspreker rechtsvoor (-)
5. Luidspreker linksvoor (+)
6. Luidspreker linksvoor (-)
7. Luidspreker linksachter (+)
8. Luidspreker linksachter (-)
