Lennox eCOMFORT R32 GAC 035S

• 55 •
1 2 3 4 1 2 3 4 1 2 3 4
GAC035SP1M 121 122 95 96 434 116 140 96 115 467 78 251 67 216 612
GAC040SP1M 114 131 92 106 443 125 144 96 110 476 161 185 128 147 621
GAC045SP1M 112 130 96 112 449 126 147 97 113 482 154 179 136 158 627
GAC050SP1M 143 162 122 138 565 69 246 62 220 598 180 174 198 191 743
GAC055SP1M 147 163 121 134 566 64 251 58 226 599 148 153 217 225 744
GAC060SP1M 154 167 125 136 583 71 258 62 226 616 161 159 222 219 761
GAH035SP1M 126 127 99 100 452 121 145 100 120 485 80 259 69 222 630
GAH040SP1M 108 125 87 100 420 122 140 93 110 466 157 181 125 144 608
GAH045SP1M 107 125 92 107 432 124 145 95 111 475 152 177 134 156 620
GAH050SP1M 143 163 122 138 566 72 255 64 228 619 222 214 244 235 914
GAH055SP1M 154 170 127 140 590 69 269 62 243 643 186 193 274 284 938
GAH060SP1M 163 176 132 143 614 77 279 67 244 667 203 200 281 277 962
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
GAC065SP1M
142 67 178 37 51 103 79 136 793 162 67 183 43 52 117 85 137 846 268 81 208 76 57 195 114 142 1141
GAC070SP1M
142 67 178 37 51 103 79 136 793 162 67 183 43 52 117 85 137 846 268 81 208 76 57 195 114 142 1141
GAC080SP1M
155 67 191 39 53 110 84 144 843 175 69 196 45 54 124 89 144 896 281 81 221 79 59 202 119 149 1191
GAC095SP1M
97 65 130 36 50 90 73 138 679 110 71 145 42 51 104 81 130 734 238 85 169 83 57 201 117 144 1094
GAC110SP1M
95 69 130 34 50 97 80 136 691 108 71 150 40 50 110 87 130 746 260 86 154 85 60 205 115 141 1106
GAC115SP1M
90 75 133 40 58 95 88 140 719 125 72 150 46 56 115 85 125 774 274 86 165 85 52 198 118 156 1134
GAH065SP1M
142 67 171 37 51 103 79 136 786 162 67 183 37 52 117 85 136 839 262 81 208 75 57 195 114 142 1134
GAH070SP1M
142 66 171 37 51 103 75 136 781 162 67 183 32 52 117 85 136 834 260 81 205 75 57 195 114 142 1129
GAH080SP1M
145 67 187 39 53 105 84 136 816 175 69 180 45 52 120 88 140 869 270 75 211 79 59 202 119 149 1164
GAH095SP1M
97 69 143 36 50 93 76 137 701 117 71 148 42 51 108 81 138 756 248 85 179 83 57 203 117 144 1116
GAH110SP1M
110 69 157 38 52 101 80 144 751 130 71 161 44 54 115 86 145 806 260 86 192 85 60 210 122 151 1166
GAH115SP1M
123 70 169 40 55 108 85 151 801 143 72 174 46 56 122 91 152 856 274 86 205 87 62 217 127 158 1216
3
21
4
1122
1317
12
1277
1082
6
5
4
87
1 32
1083
1315
12
1083
2242
679 610
610 679
Installation manual / eCOMFORT R32-MIL166E-0222 - 09/2022

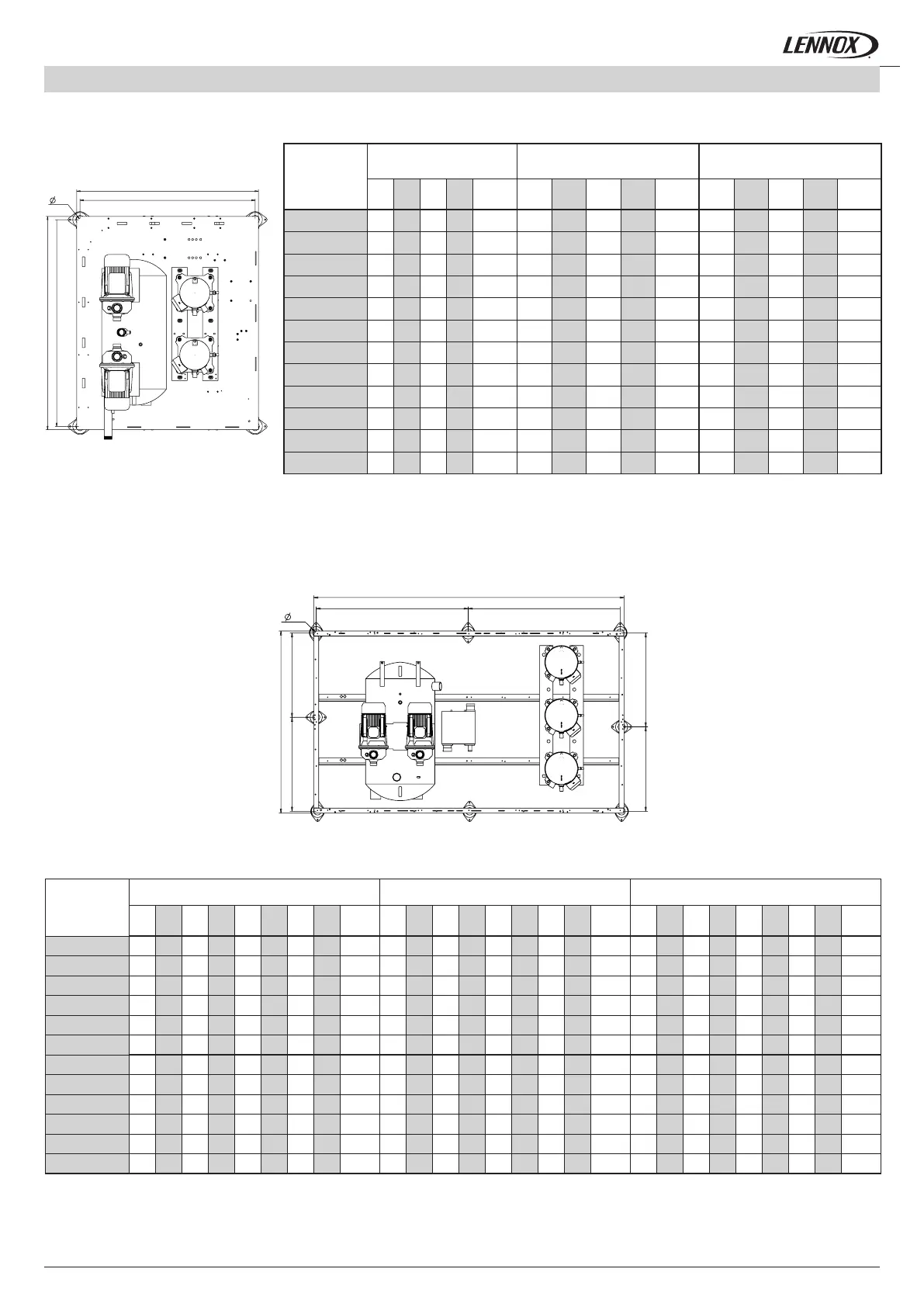

2.5.- WEIGHT DISTRIBUTION (kg) - Units with water tank
Nr. Position
STD Unit With Dual Pump With Dual Pump & Water tank
Total
(Kg)
Total
(Kg)
Total
(Kg)
Nr. Position
STD Unit With Dual Pump With Dual Pump & Water tank
Total
(Kg)
Total
(Kg)
Total
(Kg)
2.- INSTALLATION
