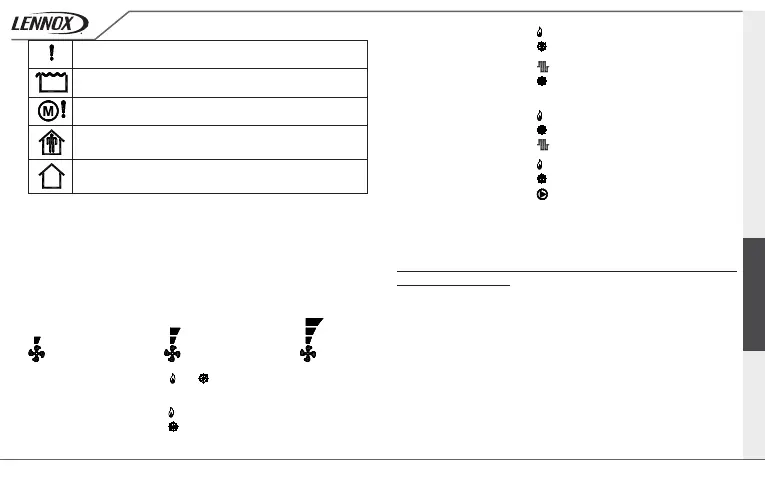

Sur l’écran, sont également présents des symboles identifi ant
l’état des sorties : le ventilateur et les soupapes ou autre
chargement relié. Les symboles ‘vitesse ventilateur’ identifi ent
l’état du ventilateur : lorsqu’ils sont tous éteints, ils indiquent que
le ventilateur est éteint, et lorsqu’ils sont allumés, ils indiquent que
le ventilateur est allumé selon les indications suivantes : quand
elles sont toutes éteintes, le ventilateur est éteint, alors que quand
elles sont allumées, elles indiquent l’état du ventilateur de la façon
suivante :
vitesse 3
vitesse 1 vitesse 2
L’allumage des symboles ‘ ‘ et ‘ ‘ identifi e un état des sorties de
la soupape différent selon le type d’installation.
Système à deux tubes :
: chauffage, vanne ouverte
: climatisation, vanne ouverte
Alarme ou erreur confi guration installateur.
Alarme condensation : le réglage est suspendu.
Alarme moteur.
Présence de personnes dans l'environnement : réglage
réactivé ou bien sortie du mode ‘Economy’.
Absence de personnes dans l'environnement : réglage
suspendu ou bien activation du mode ‘Economy’.
Système à quatre tubes : : vanne chaud ouverte
: vanne froid ouverte
Système avec résistance :
: chauffage, résistance allumée
: climatisation, vanne ouverte
Système avec résistance
d’intégr.:
: chauffage, vanne ouverte
: climatisation, vanne ouverte
: chauffage, résistance allumée
Système pompe à chaleur:
: vanne d’inversion chauffage
: vanne d’inversion climatisation
: compresseur allumé
Les symboles peuvent aussi clignoter et en ce cas indiquent que
la sortie relative devrait être allumée mais est momentanément
bloquée par une autre fonction.
Voici quelques exemples de situations dans lesquelles les
sorties sont bloquées :
- La fonction thermostat de minima bloque le ventilateur ;
- Le contact fenêtre suspend le réglage ;
- La temporisation C09 bloque le compresseur ;
- Réglage interdit pour la resynchronisation de la vanne à trois
voies ;
- Vanne interdite en attente de la fermeture de l’autre vanne à
trois voies.
