Lenord + Bauer 4 MontageMiniCODER montieren
GEL 2432 / 244x 17
Deutsch

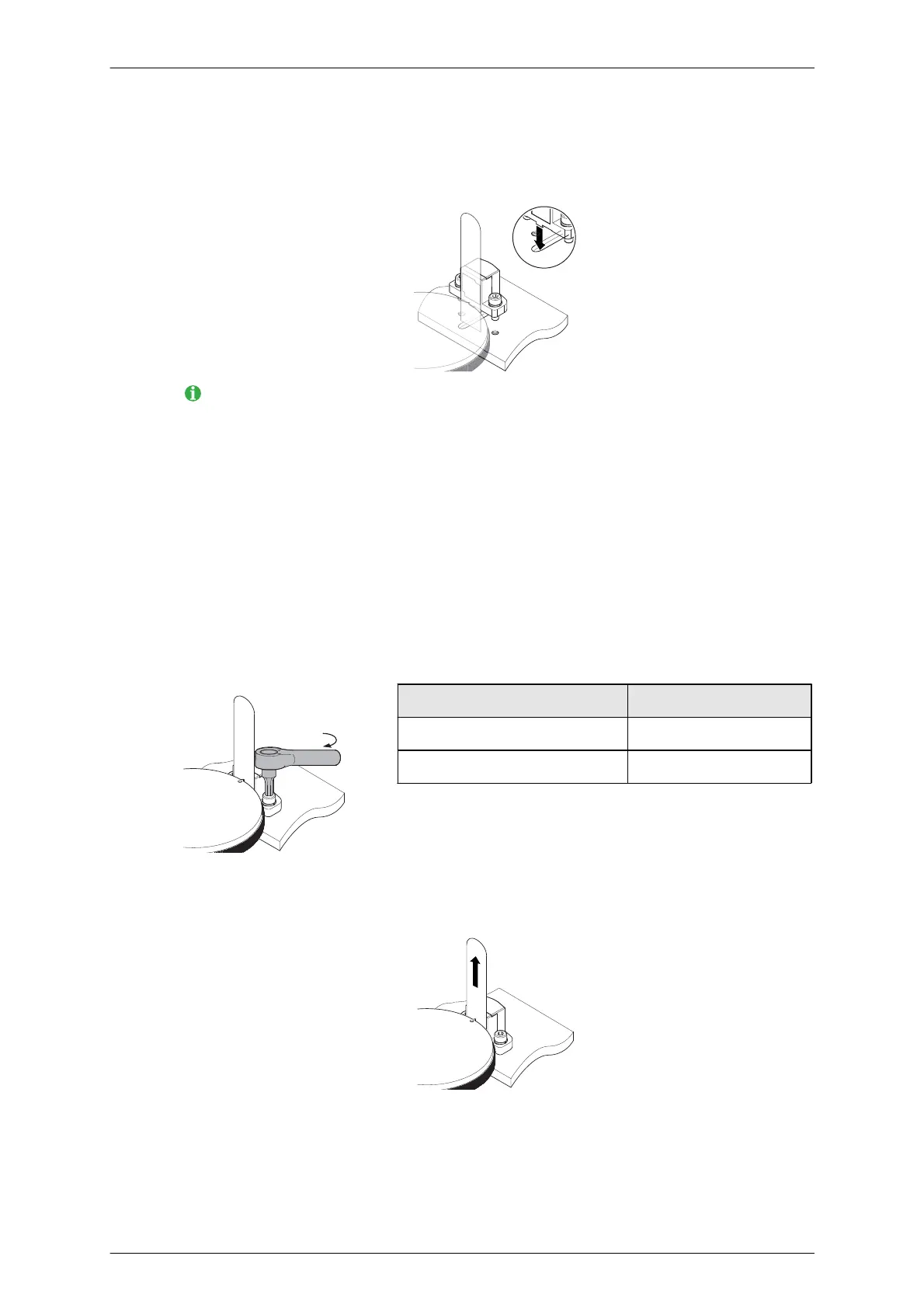

► Setzen Sie 2 Schrauben M4 mit Federringen und Unterlegscheiben in die
Langlöcher des Flansches.
► Legen Sie die Abstandslehre im Einbauraum auf das Messzahnrad.
Benutzen Sie ausschließlich die mitgelieferte Abstandslehre als Monta-
gehilfe. Sie schützt die Messfläche bei der Montage vor mechanischen
Beschädigungen und dient der korrekten Einstellung des Luftspaltes.
► Setzen Sie den MiniCODER mit den beiden Führungsnasen in die Führungs-
nut der Montagefläche ein und schieben Sie ihn gegen die Abstandslehre.
► Fixieren Sie den MiniCODER durch leichtes Anziehen der Schrauben.
► Überprüfen Sie noch einmal den Luftspalt mit Hilfe der Abstandslehre.
► Überprüfen Sie die Funktion des MiniCODERs (s.u.).
► Ziehen Sie nach erfolgreicher Funktionsprüfung die beiden Montageschrau-
ben mit einem Drehmoment entsprechend folgender Tabelle an:
M
Gehäusematerial max. Drehmoment M
Metall 2,5 Nm
Kunststoff mit Schirmblech 1,0 Nm
► Entfernen Sie die Abstandslehre.
