Lenord+Bauer MiniCODER GEL 244 Series - 2 Beschreibung; Übersicht

Lenord + Bauer 2 BeschreibungÜbersicht
GEL 2432 / 244x 7
Deutsch
2 Beschreibung
2.1 Übersicht
Die Drehzahl- und Positionssensoren sind vorgesehen für die berührungslose Messung
von Rotations- oder Längsbewegungen vorwiegend in Maschinen, Getrieben, Motoren
oder Hochgeschwindigkeitsspindeln.




4
0,20
6
7



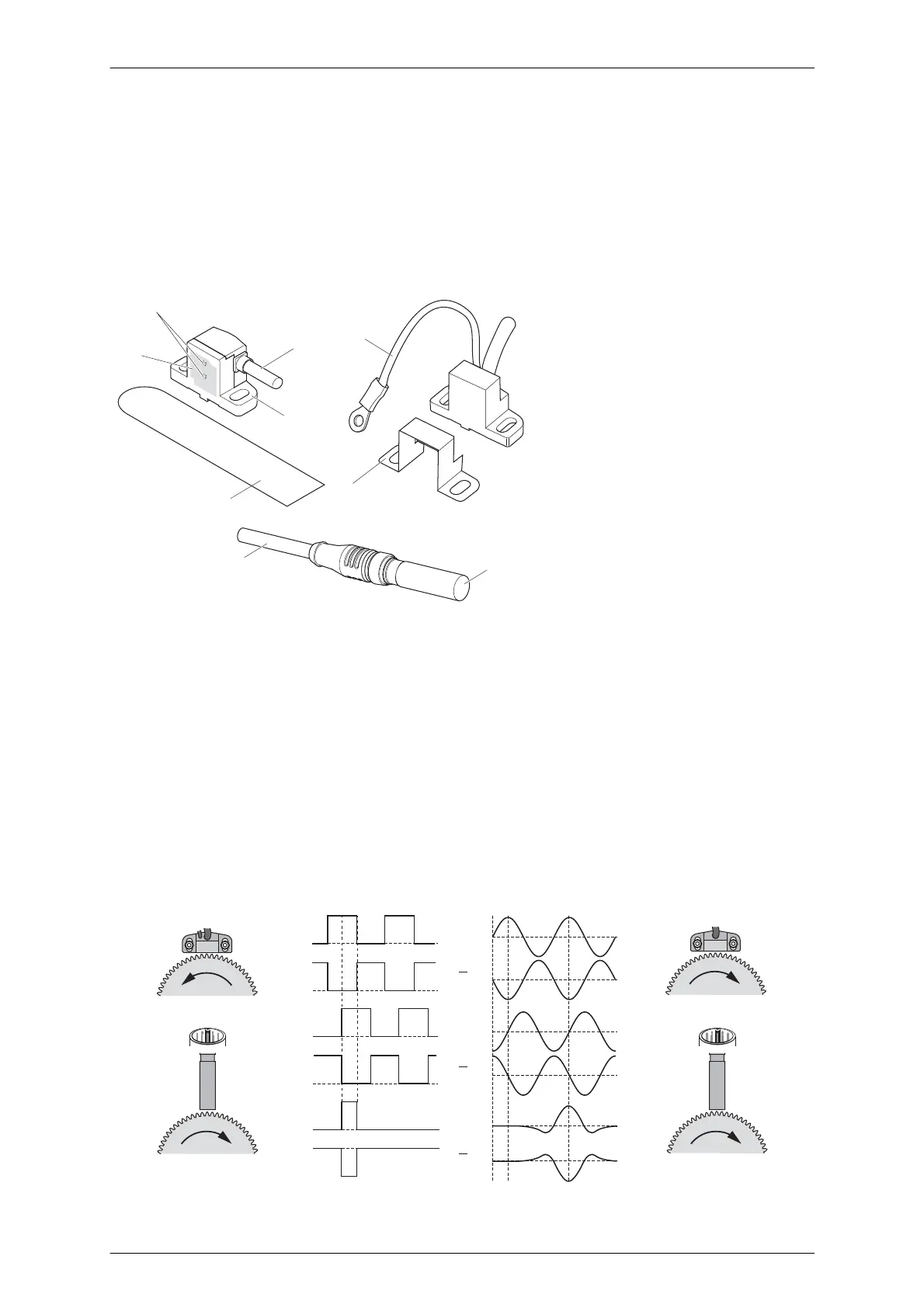

Beispieldarstellung für GEL 2444 (links), GEL 2443 (rechts)
und GEL 2432 (unten)
1Messfläche
2 Sensorelemente (unten: Sig-
nalspur, oben: Referenz-
spur)
3 Anschlusskabel
4 Montageflansch
5 Abstandslehre (z. B. 0,2 mm)
6 Abschirmblech (vorbereitet)
7 Schirmanschlusskabel
Die integrierte Elektronik wird über das Anschlusskabel (3) mit Strom versorgt. Das bei
einigen Typen separat ausgeführte Schirmanschlusskabel (7) wird an geeigneter Stelle
auf der Trägerplatte montiert und gewährleistet so eine saubere Erdung. Bei MiniCO-
DERn mit Kunststoffgehäuse muss zur Erhöhung der Störfestigkeit das mitgelieferte
Abschirmblech (6) montiert werden.
Der MiniCODER besitzt ein Magnetfeld, das durch das rotierende Messzahnrad ver-
ändert wird. Die Sensorik erfasst die Magnetfeld-Änderung und die integrierte Elektro-
nik setzt diese in entsprechende Ausgangssignale um.
1
1
2
2
N
N
TK
Drehrichtungsabhängige Signalfolgen
