Onderdelen van de systeemplaat
De systeemplaat, ook wel het moederbord genoemd, is de hoofdprintplaat in de
computer. De systeemplaat zorgt voor de uitvoering van alle basisfuncties en
ondersteunt daarnaast een verscheidenheid aan apparaten. Dit geldt zowel voor
apparaten die vooraf in de fabriek zijn geïnstalleerd als voor apparaten die u op
een later tijdstip zelf installeert.

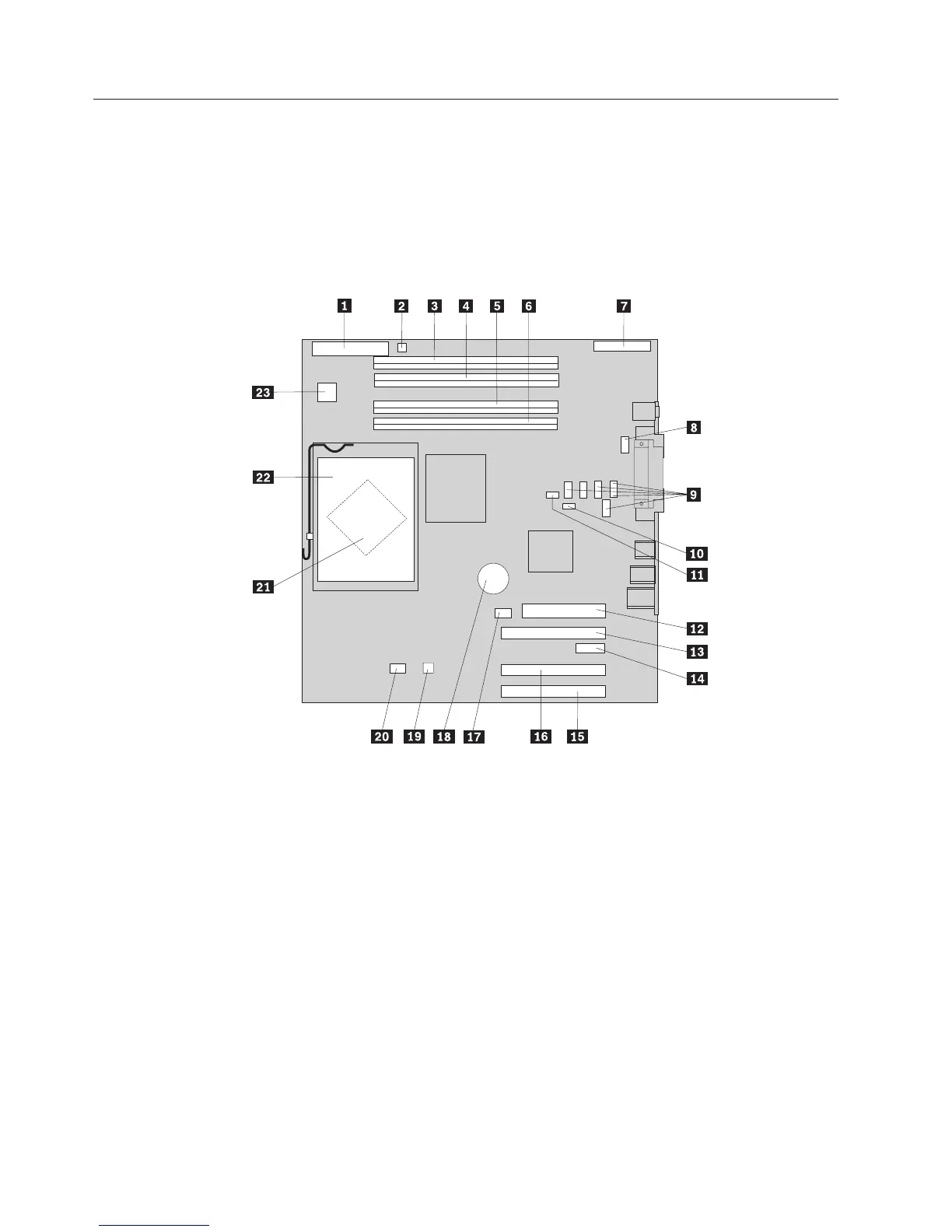

In de onderstaande afbeelding ziet u de plaats van de onderdelen op de systeem-
plaat.
1 Diskettestationaansluiting 13 PCI Express (x16) grafische kaart
grafische kaart (bepaalde modellen)
2 Luidsprekeraansluiting 14 PCI Express (x1) adapteraansluiting
3 Geheugenaansluiting 4 15 Aansluiting PCI-adapter 1
4 Geheugenaansluiting 3 16 Aansluiting PCI-adapter 2
5 Geheugenaansluiting 2 17 Aansluiting voor systeemventilator
(ongebruikt)
6 Geheugenaansluiting 1 18 Batterij
7 I/O-aansluiting voorpaneel 19 Aansluiting temperatuursensor
8 Seriële poort (COM2) 20 Ventilatoraansluiting voor micropro-
cessor
9 Seriële ATA IDE-aansluitingen (5) 21 Microprocessor
10 CMOS wis/herstel-jumper 22 Koelelement microprocessor
11 Aanwezigheidsschakelaar voor kap 23 12v-voedingsaansluiting
12 Aansluiting voor netvoeding
24 Handboek voor de gebruiker
