Connexion des câbles
Avertissement : Pour éviter d’endommager le matériel, connectez les cordons
d’alimentation en dernier.
Si les câbles et le panneau de connexion du serveur utilisent un code couleur,
faites correspondre les extrémités de câble et les connecteurs suivant leur couleur.
Par exemple, insérez l’extrémité de câble bleue dans le connecteur bleu, l’extrémité
de câble rouge dans le connecteur rouge, etc.

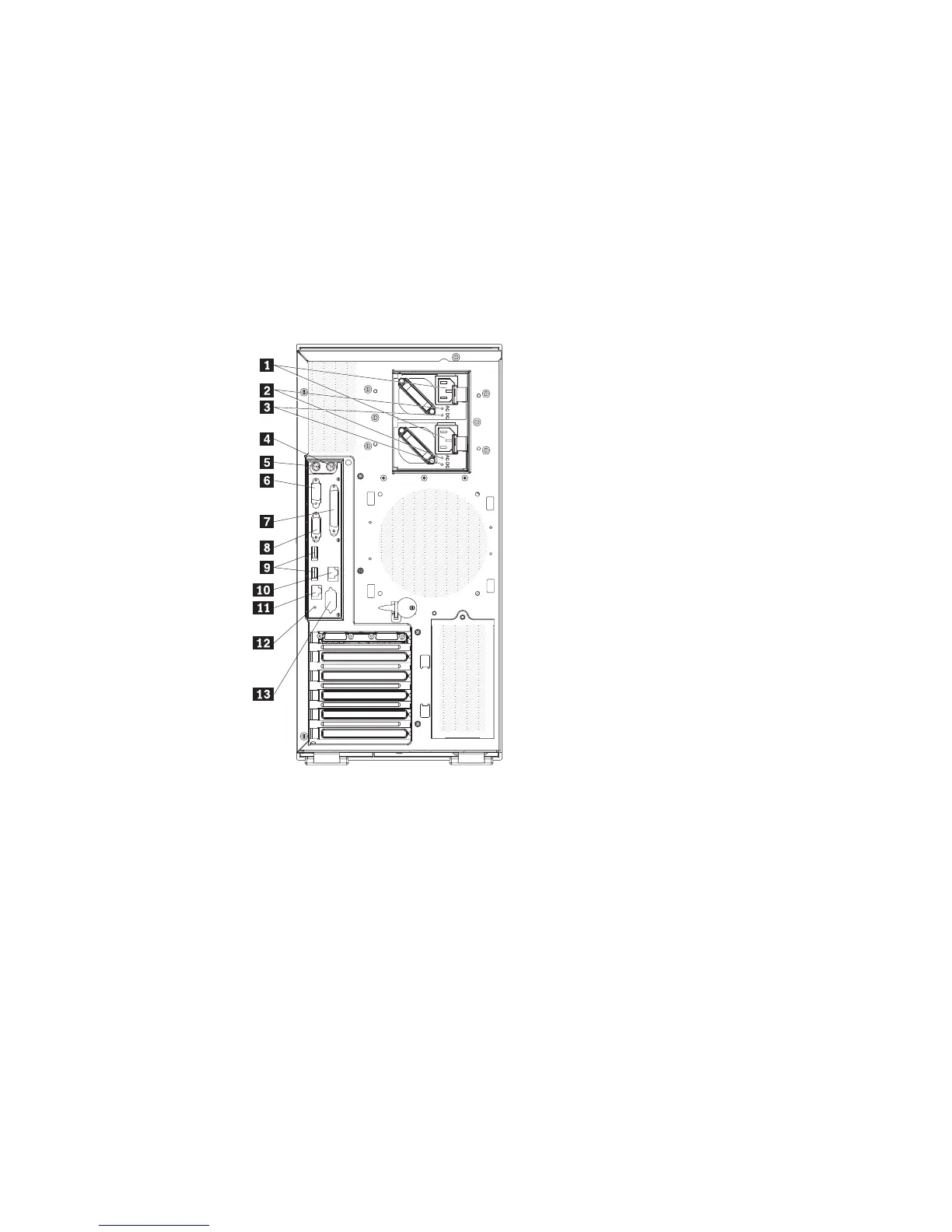

La figure ci-dessous présente les connecteurs d’entrée-sortie à l’arrière d’un
serveur doté d’un bloc d’alimentation de secours remplaçable à chaud en option.
1 Cordons d’alimentation 8 Vidéo
2 Voyants d’alimentation en courant
alternatif
9 Ports USB 3 et 4
3 Voyants d’alimentation en courant
continu
10 (RJ45) Ethernet 10/100/1000
4 Souris 11 (RJ45) Ethernet 10/100 pour carte
Remote Supervisor Adapter II
SlimLine
5 Clavier 12 Bouton d’interruption non masquable
6 Série 1 (COM 1) 13 Série 2 (COM 2)
7 Parallèle
40 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’installation
