Capítulo 2. Instalación de los dispositivos opcionales
Importante: antes de instalar hardware opcional, asegúrese de que el servidor
funciona correctamente. Inicie el servidor y asegúrese de que se inicia el sistema
operativo, si hay un sistema operativo instalado, o que se muestra un código de
error 19990305, que indica que no se ha encontrado un sistema operativo pero que
el servidor funciona correctamente. Si el servidor funciona correctamente, consulte
la publicación Manual de mantenimiento de hardware para obtener información de
diagnóstico.
Componentes del servidor

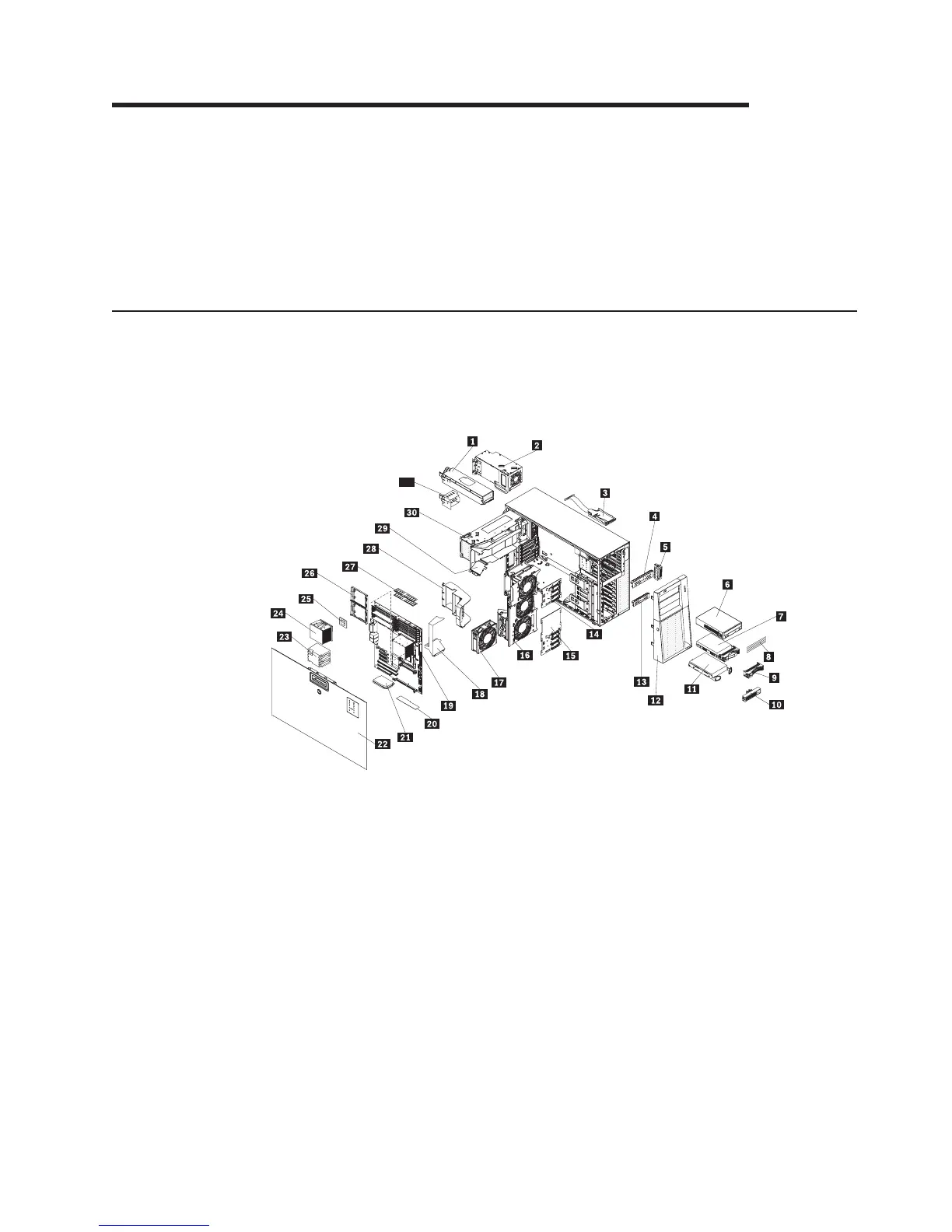

La siguiente ilustración muestra los componentes principales del servidor. Es
posible que las ilustraciones de este documento sean ligeramente diferentes de su
hardware.
31
1 Fuente de alimentación de
intercambio en caliente (en algunos
modelos)
17 Ventilador de intercambio en caliente
2 Fuente de alimentación fija (en
algunos modelos)
18 Deflector del procesador
3 Conjunto del panel de control 19 Placa del sistema
4 Pantalla de compatibilidad
electromagnética de la bahía de
unidades
20 ServeRAID 8k-l (TD100) o ServeRAID
8k (TD100x)
5 Conjunto de cable USB 21 Módulo regulador de voltaje (VRM)
6 Unidad de CD/DVD 22 Cubierta
7 Unidad de intercambio en caliente 23 Panel de relleno del disipador de
calor
8 Pieza de acabado de la unidad de
CD/DVD
24 Disipador de calor
9 Ribete de la unidad de intercambio en
caliente
25 Microprocesador
10 Ribete de la unidad de intercambio
simple
26 Abrazadera de sujeción del disipador
de calor
© Lenovo 2008, 2009. Partes del © IBM Corp. 2007. 19
