Conectores internos de la placa del sistema

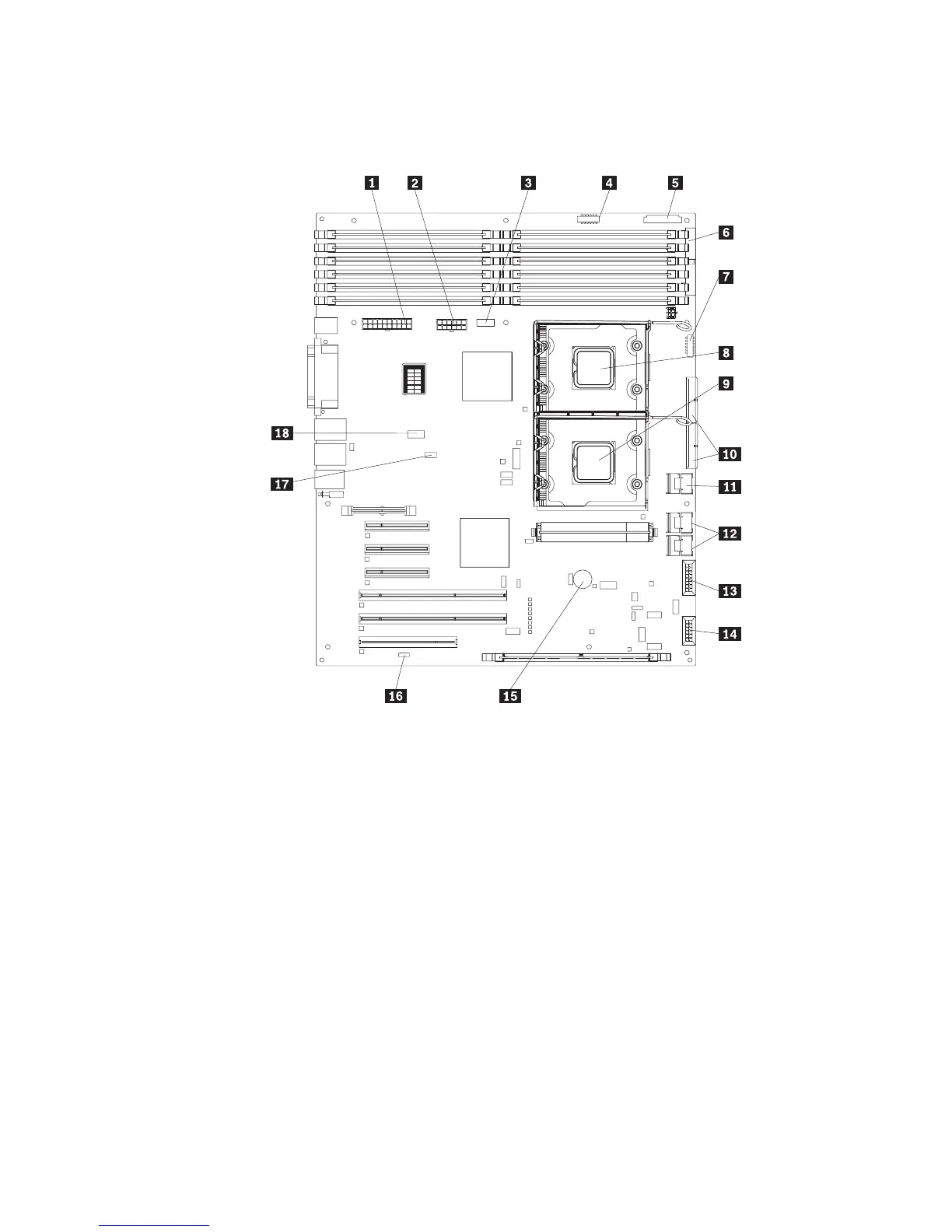

La siguiente ilustración muestra los conectores internos de la placa del sistema.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Suministro eléctrico 10 Alimentación de la placa posterior
SAS/SATA
2 Alimentación 11 Placa posterior SATA de intercambio
simple
3 Alimentación 12 Señal SAS/SATA de intercambio en
caliente
4 Cinta USB 13 Ventilador principal de intercambio en
caliente
5 Panel frontal 14 Ventilador de intercambio en caliente
(redundante)
6 IDE principal 15 Batería
7 USB frontal 16 Reservado
8 Microprocesador 1 17 Cabezal serie 2 (COM 2)
9 Microprocesador 2 18 Ventilador posterior
Capítulo 2. Instalación de los dispositivos opcionales 21
