Conectores externos de la placa del sistema

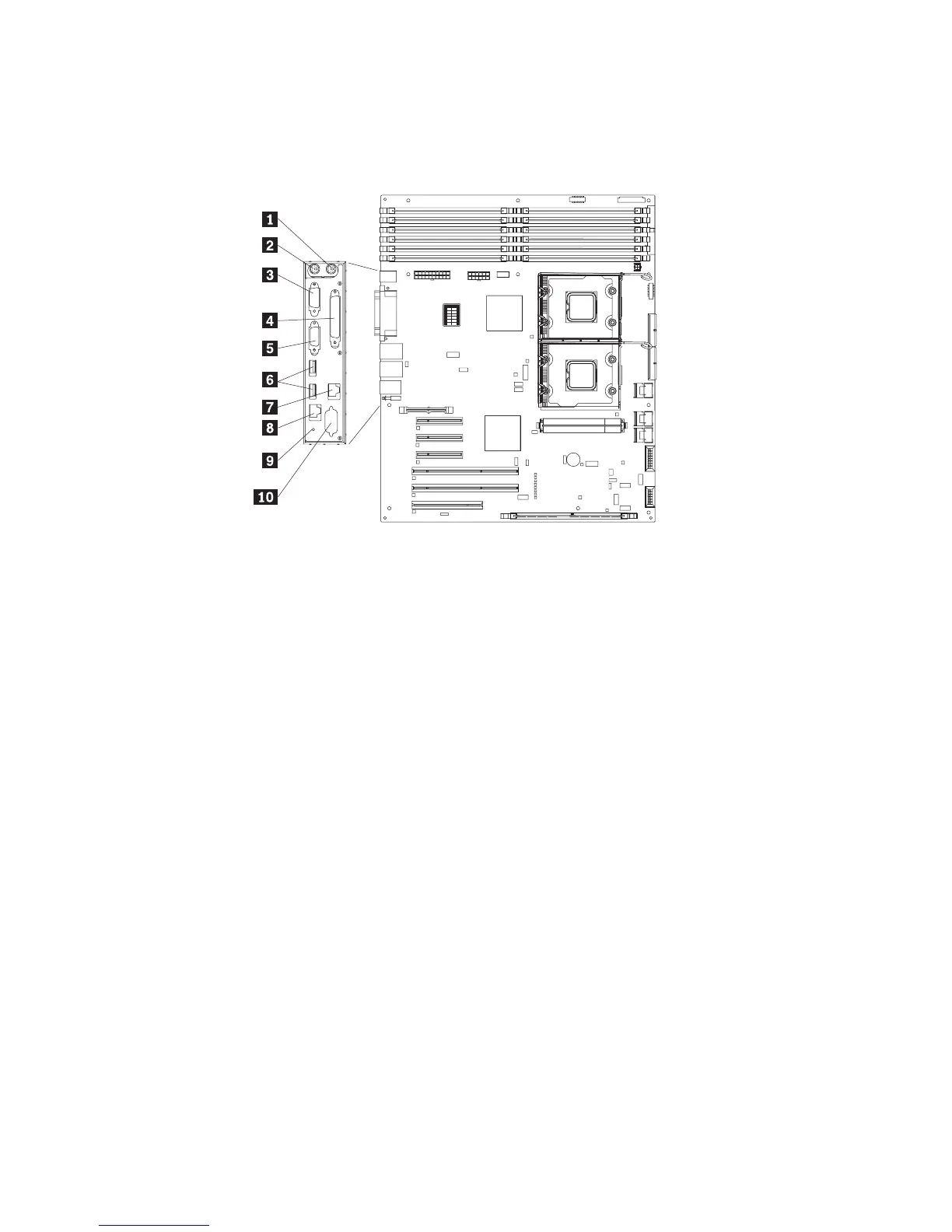

La siguiente ilustración muestra los conectores externos de entrada/salida (E/S) de
la placa del sistema.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Conector del ratón 6 Conectores USB (2)
2 Conector del teclado 7 Conector Ethernet 10/100/1000
(RJ45)
3 Conector serie 1 (COM 1) 8 Conector Ethernet 10/100 (RJ45)
(para el Remote Supervisor Adapter II
SlimLine
4 Conector paralelo 9 Botón NMI
5 Conector de vídeo 10 Conector serie 2 (COM 2)
22 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía del usuario
