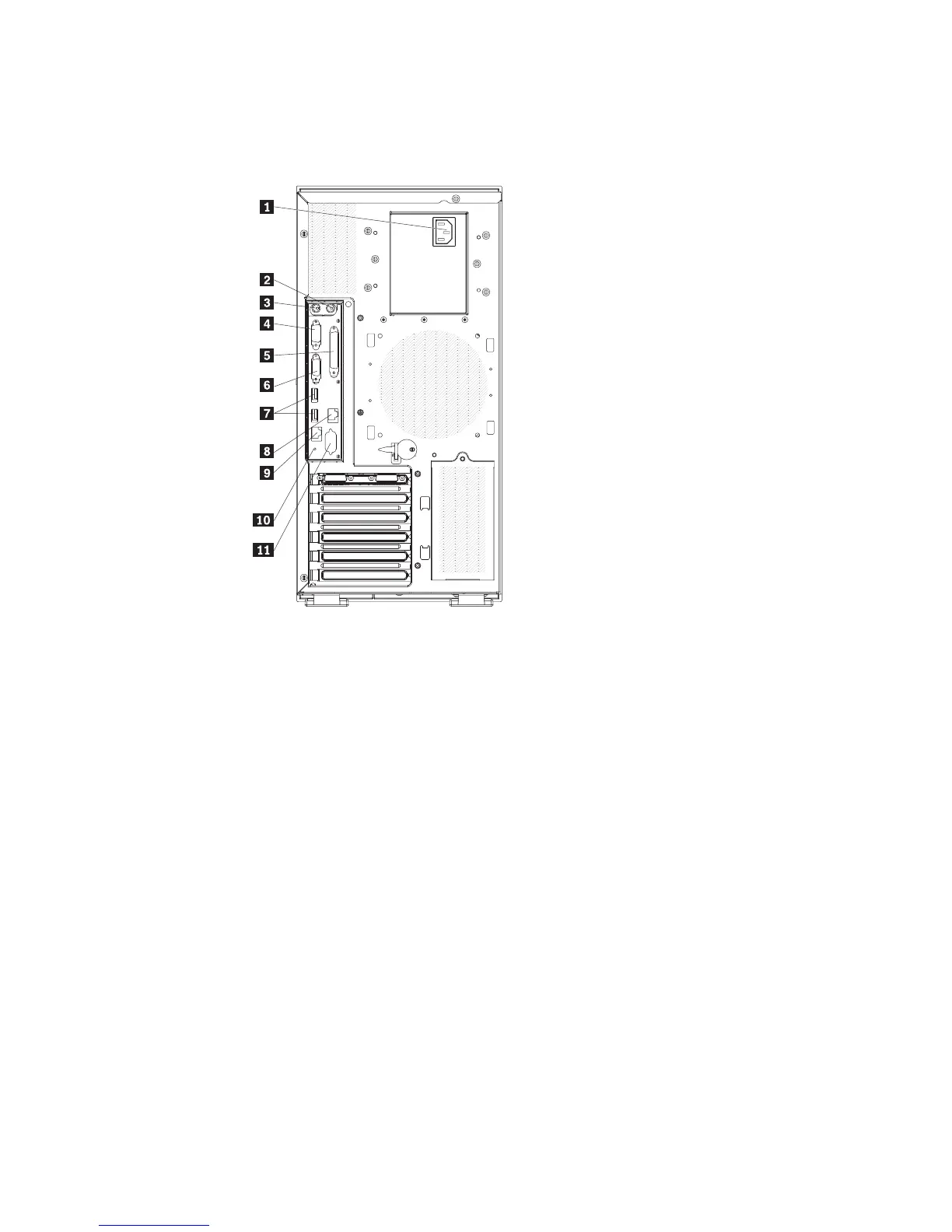

In der folgenden Abbildung sind die Anschlüsse an der Rückseite der nicht Hot-
Swap-fähigen Netzteile dargestellt. Weitere Informationen zu diesen Anschlüssen
finden Sie im Abschnitt „Serverkomponenten” auf Seite 17.
1 Netzkabelanschlüsse 7 USB-Anschlüsse 3 und 4
2 Mausanschluss 8 Ethernet-10/100/1000-Anschluss
(RJ45)
3 Tastaturanschluss 9 Ethernet-10/100-Anschluss (RJ45, für
Remote Supervisor Adapter II
SlimLine)
4 Serieller Anschluss 1 (COM 1) 10 NMI-Taste
5 Parallelanschluss 11 Serieller Anschluss 2 (COM 2)
6 Bildschirmanschluss
Netzkabelanschluss
An diesen Anschluss wird das Netzkabel angeschlossen.
Betriebsanzeige für Wechselstrom (nur bei Modellen mit Hot-Swap-Netzteil)
Diese grüne Anzeige liefert Statusinformationen zum Netzteil. Während
des normalen Betriebs leuchten sowohl die Anzeige für Wechselstrom-
versorgung als auch die Anzeige für Gleichstromversorgung. Informationen
zu anderen Anzeigenkombinationen finden Sie im Wartungshandbuch.
Betriebsanzeige für Gleichstrom (nur bei Modellen mit Hot-Swap-Netzteil)
Diese grüne Anzeige liefert Statusinformationen zum Netzteil. Während des
normalen Betriebs leuchten sowohl die Anzeige für Wechselstromversor-
gung als auch die Anzeige für Gleichstromversorgung. Informationen zu
anderen Anzeigenkombinationen finden Sie im Wartungshandbuch.
Mausanschluss
An diesen Anschluss wird eine Maus angeschlossen.
14 ThinkServer TD100 und TD100x Benutzerhandbuch
