Interne Anschlüsse auf der Systemplatine

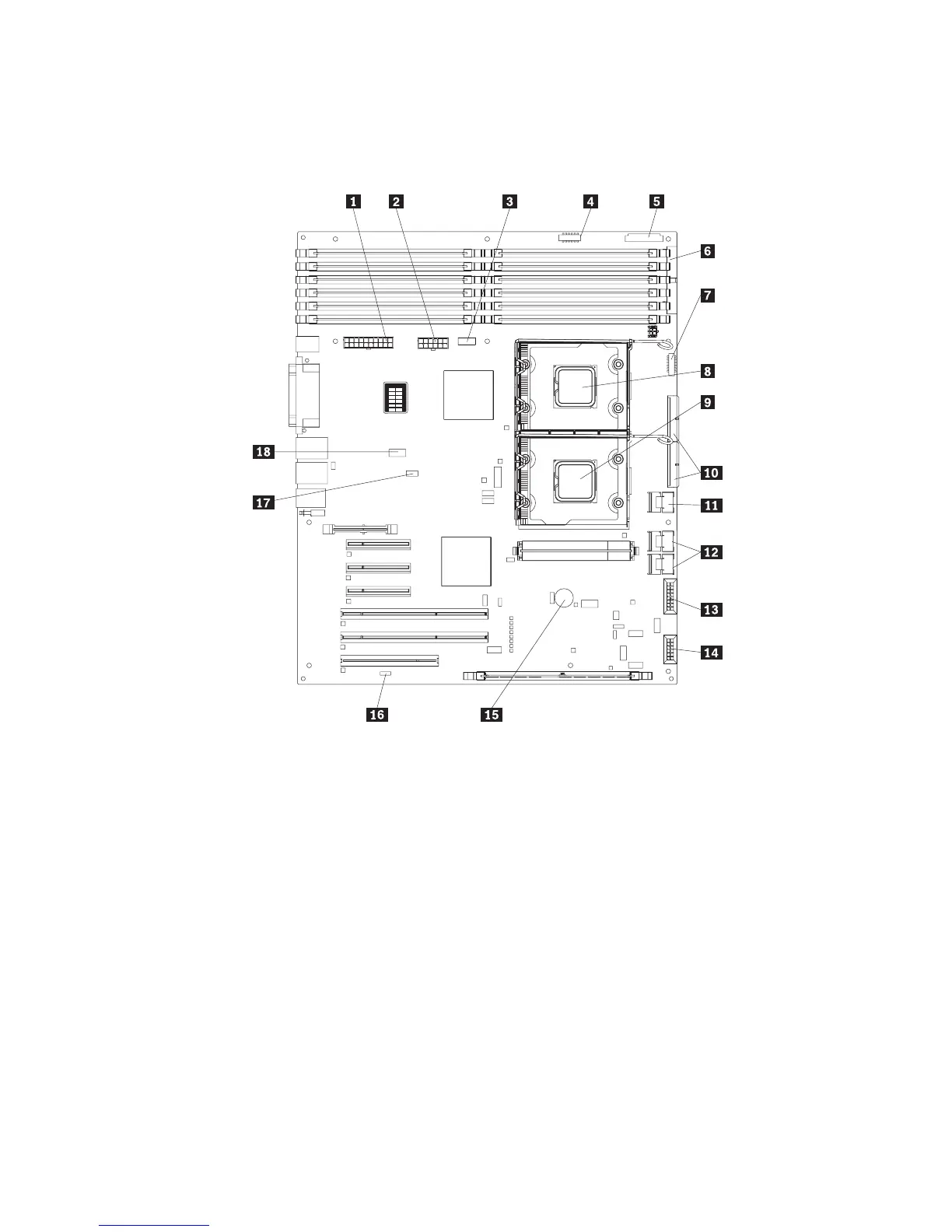

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dar-
gestellt.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Hauptnetzstrom 10 Netzanschluss für SAS/SATA-
Rückwandplatine
2 Stromversorgung 11 Simple-Swap-SATA-Rückwand
3 Stromversorgung 12 Hot-Swap-SAS/SATA-Signalanschluss
4 USB-Bandlaufwerk 13 Hot-Swap-Hauptlüfter
5 Bedienfeld 14 Hot-Swap-Lüfter (redundant)
6 Primärer IDE-Anschluss 15 Batterie
7 USB-Anschluss an der Vorderseite 16 Reserviert
8 Mikroprozessor 1 17 Serieller Header 2 (COM 2)
9 Mikroprozessor 2 18 Lüfter an der Rückseite
18 ThinkServer TD100 und TD100x Benutzerhandbuch
