Kabel anschließen
Achtung: Damit Sie eine Beschädigung der Hardware vermeiden, müssen Sie die
Netzkabel zuletzt anschließen.
Wenn die Serverkabel und die Steckeranschlussplatte farblich gekennzeichnete
Verbindungen aufweisen, schließen Sie die genauso gekennzeichneten Kabelenden
an den farblich entsprechenden Anschlüssen an. Ein blaues Kabelende entspricht z.
B. einem blauen Anschluss an der Anschlussplatte, ein rotes Kabelende einem
roten Anschluss usw.

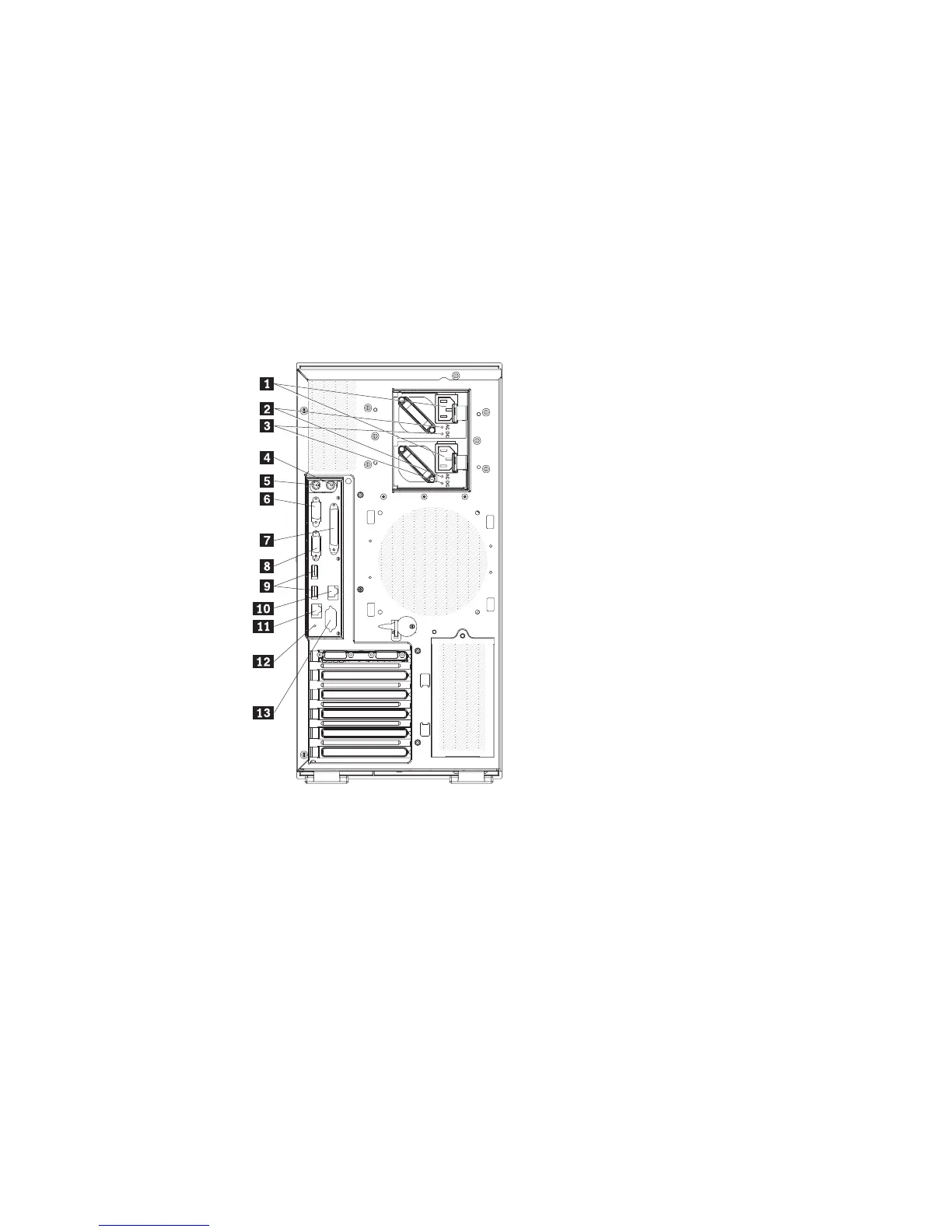

In der folgenden Abbildung sind die Ein-/Ausgabe-Anschlüsse an der Rückseite der
Hot-Swap-Netzteile mit optionaler redundanter Stromversorgung dargestellt.
1 Netzkabelanschlüsse 8 Bildschirmanschluss
2 Anzeigen für Wechselstrom-
versorgung
9 USB-Anschlüsse 3 und 4
3 Anzeigen für Gleichstromversorgung 10 Ethernet-10/100/1000-Anschluss
(RJ45)
4 Mausanschluss 11 Ethernet-10/100-Anschluss (RJ45,
für Remote Supervisor Adapter II
SlimLine)
5 Tastaturanschluss 12 NMI-Taste
6 Serieller Anschluss 1 (COM 1) 13 Serieller Anschluss 2 (COM 2)
7 Parallelanschluss
In der folgenden Abbildung sind die Ein-/Ausgabe-Anschlüsse an der Rückseite der
nicht Hot-Swap-fähigen Netzteile dargestellt.
66 ThinkServer TD100 und TD100x Benutzerhandbuch
