Anschlüsse für Zusatzeinrichtungen auf der Systemplatine

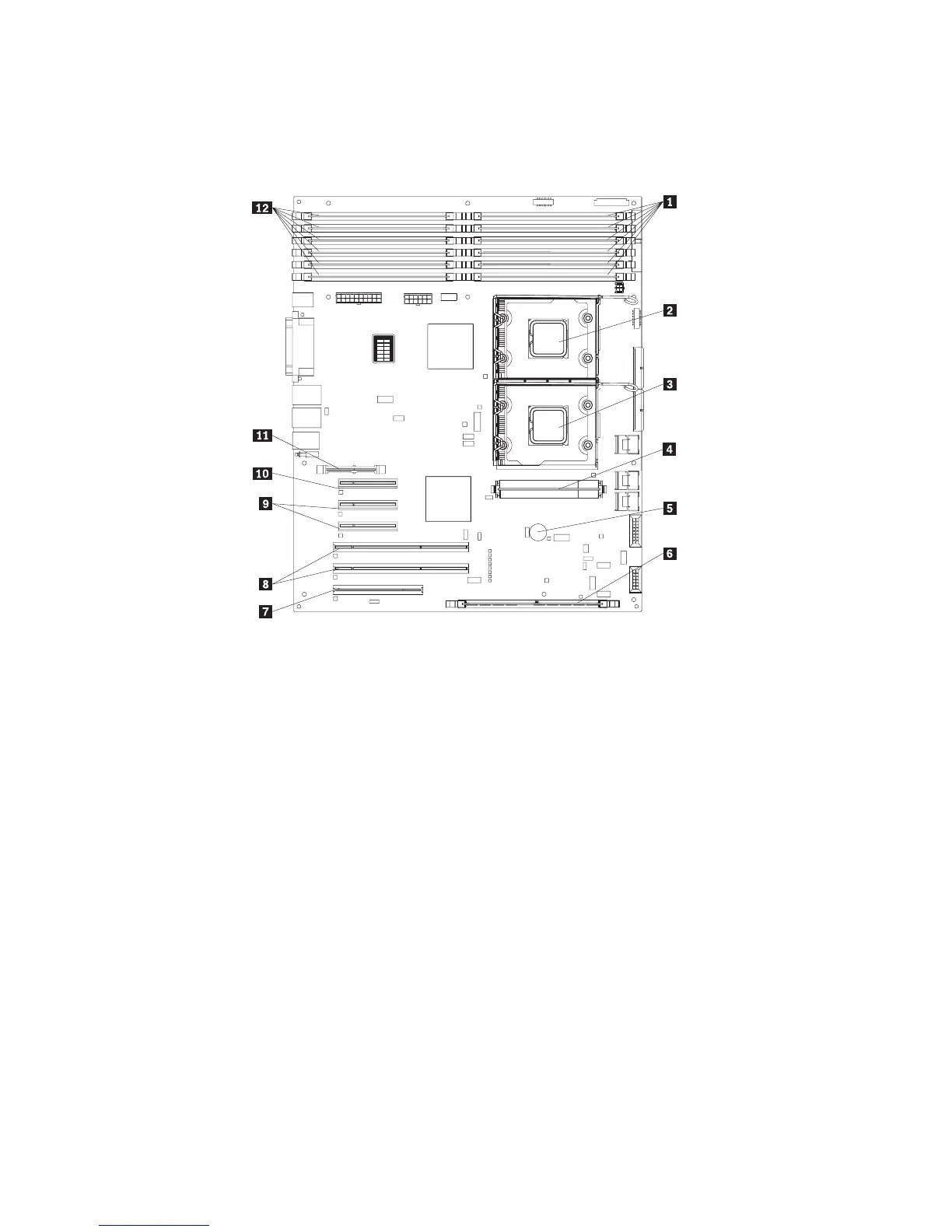

In der folgenden Abbildung sind die Anschlüsse auf der Systemplatine für durch den
Benutzer installierbare Zusatzeinrichtungen dargestellt.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 DIMM-Steckplätze (6) 7 PCI-Steckplatz für 32 Bit/33 MHz
2 Anschluss für Mikroprozessor 1 8 PCI-X-Steckplatz für 64 Bit/133 MHz
3 Anschluss für Mikroprozessor 2 9 PCI-Express-x8 (x8)-Anschluss
4 Anschluss für Spannungsreglermodul 10 PCI-Express-x8 (x4)-Anschluss
5 Batterie 11 Systemmanagement-Ethernet-An-
schluss
6 RAID-Adapter 12 DIMM-Steckplätze (6)
20 ThinkServer TD100 und TD100x Benutzerhandbuch
