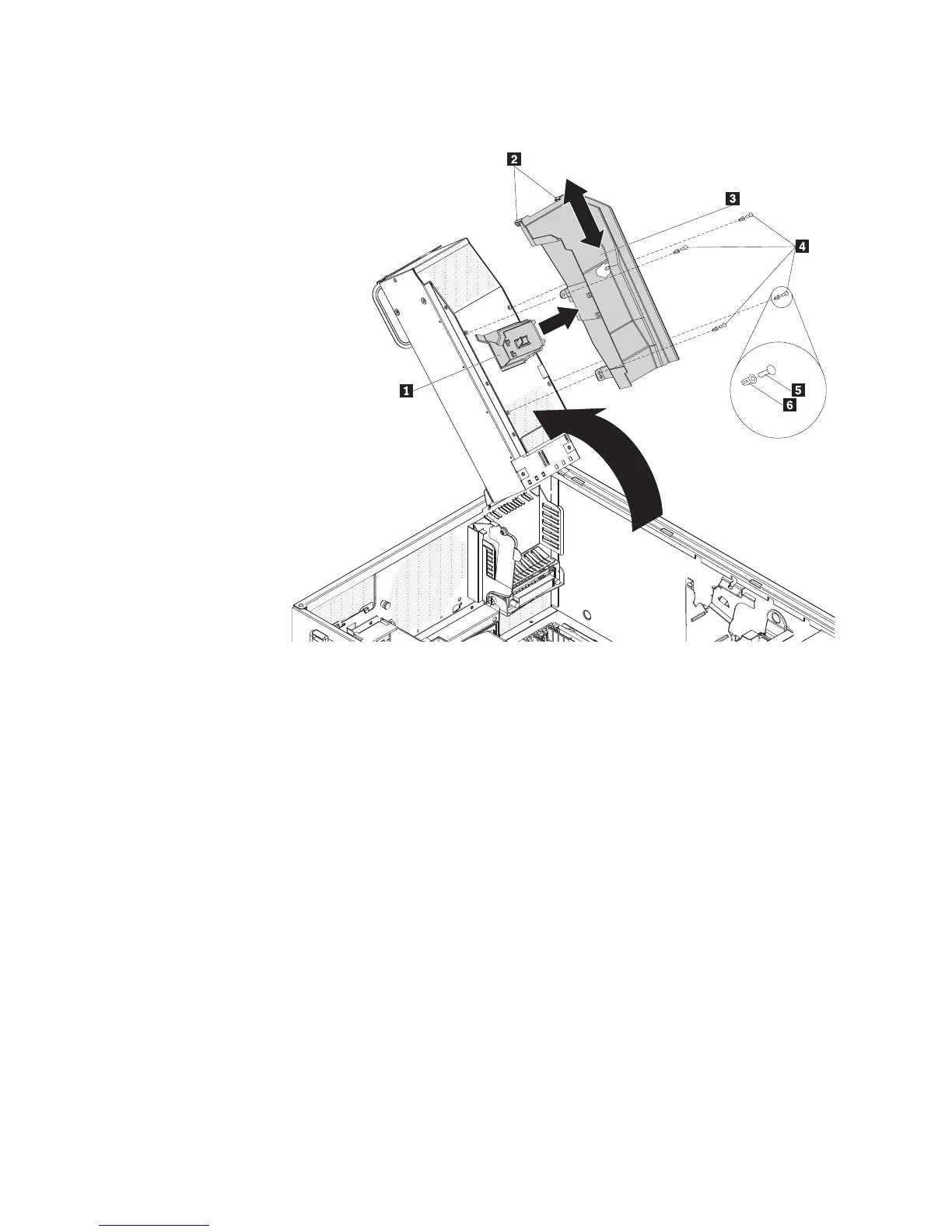

8. Installez le conduit de transition sur le bord de la grille d’aération des barrettes
DIMM.
a. Enlevez les goupilles-poussoir en plastique qui maintiennent le conduit de
ventilation des barrettes DIMM contre le boîtier d’alimentation.
1) Saisissez la tête des goupilles-poussoir en plastique et retirez-les des
rivets (vue agrandie d’une goupille-poussoir 5 et d’un rivet 6).
2) Saisissez les rivets, retirez-les des trous de vis et placez-les sur le
côté.
Remarque : Si le conduit de ventilation des barrettes DIMM de votre
serveur est maintenu par des vis, enlevez ces vis.
b. Poussez le conduit de ventilation vers l’arrière du boîtier d’alimentation.
Lorsque les broches de positionnement 4 sont désolidarisées du boîtier
d’alimentation, vous pouvez retirer le conduit de ventilation du serveur.
c. Positionnez le conduit de transition 1 de façon que les deux pattes se
trouvent directement au-dessus des connecteurs sur le côté du conduit de
ventilation des barrettes DIMM 3.
d. Faites glisser le conduit de transition dans les connecteurs jusqu’à ce qu’il
s’insère à sa place.
9. Réinstallez le conduit de ventilation des barrettes DIMM sur le boîtier
d’alimentation.
10. Soulevez légèrement le boîtier d’alimentation et maintenez enfoncée la patte
de déverrouillage sur le support de montage arrière du boîtier d’alimentation ;
faites ensuite descendre la structure du boîtier d’alimentation à sa place.
24 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’installation
