Localisation des composants sur la carte mère

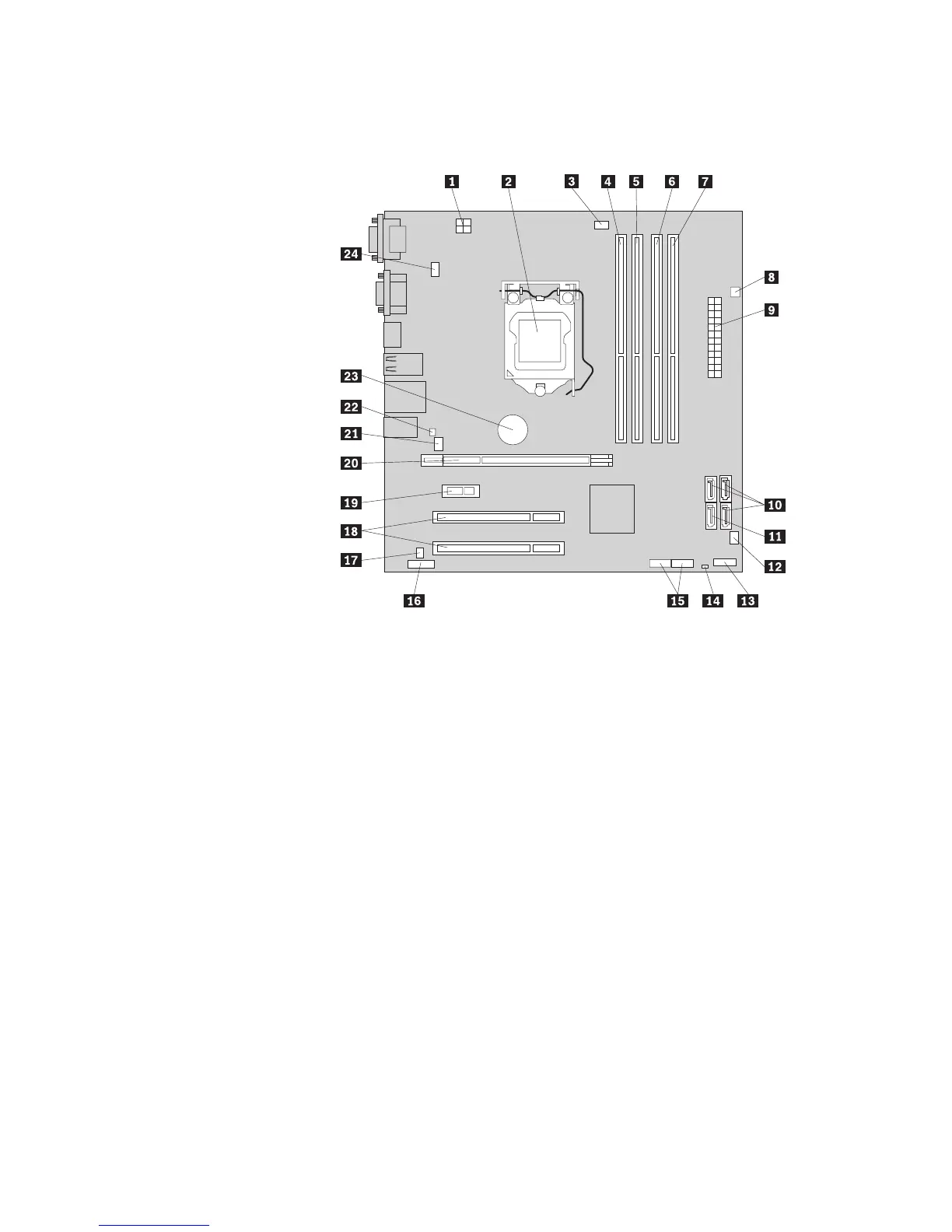

La figure 4 montre l’emplacement des différents composants de la carte mère.
1 Connecteur d’alimentation 4 broches 13 Connecteur du panneau frontal
2 Microprocesseur 14 Cavalier CMOS d’effacement/de reprise
(Complementary Metal Oxide Semiconductor)
3 Connecteur du ventilateur du
microprocesseur
15 Ports USB du panneau frontal (2)
4 DIMM 2 16 Connecteur audio du panneau frontal
5 DIMM 1 17 Connecteur de haut-parleur interne
6 DIMM 4 18 Emplacements de carte PCI (2)
7 DIMM 3 19 Emplacement de carte PCI Express x1
8 Connecteur du détecteur thermique 20 Emplacement de carte graphique PCI
Express x16
9 Connecteur d’alimentation
24 broches
21 Connecteur du ventilateur système
10 Connecteurs SATA 22 Connecteur du commutateur de détection
du carter (connecteur du commutateur de
détection d’intrusion)
11 Connecteur eSATA 23 Batterie
12 Connecteur d’alimentation du
ventilateur
24 Port clavier et souris PS/2
Figure 4. Emplacements des composants sur la carte mère
Chapitre 1. Présentation générale 11
