45
3.3 XpressNet
Pour la connexion au XpressNet, utilisez le second câble accompagnant le XPA.
Enfichez l'une des extrémités dans la douille "XpressNet" du XPA et l'autre extrémité
dans une plaquette de connexion LA152.
Si vous désirez connecter le XPA aux bornes à
vis LMAB d'une centrale LZ100, coupez le câble
en son milieu et reliez les conducteurs aux

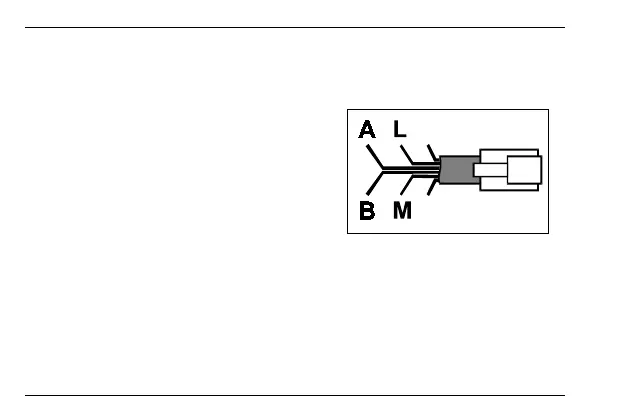

bornes de la LZ100. Voyez la figure ci-contre
pour déterminer l'attribution de chaque
conducteur.
Ne pas utiliser
Ne pas utiliser
