3.3 Anschluss an das XpressNet
Zum Anschluss an das XpressNet verwenden Sie das zweite beiliegende Kabel. Die
eine Seite stecken Sie in die Buchse "XpressNet" des XPA, die andere Seite
verbinden Sie mit einer Anschlussplatte LA152.
Wollen Sie den XPA mit den Schraubklemmen
LMAB einer LZ100 oder LZV100 verbinden, so
schneiden Sie das Kabel etwa in der Mitte durch
und verbinden die Adern mit den Klemmen der

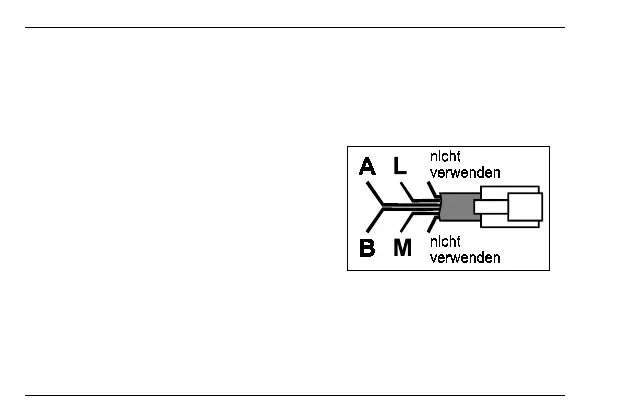

LZ100. Die Pinbelegung sehen Sie in der
Abbildung rechts dargestellt.
