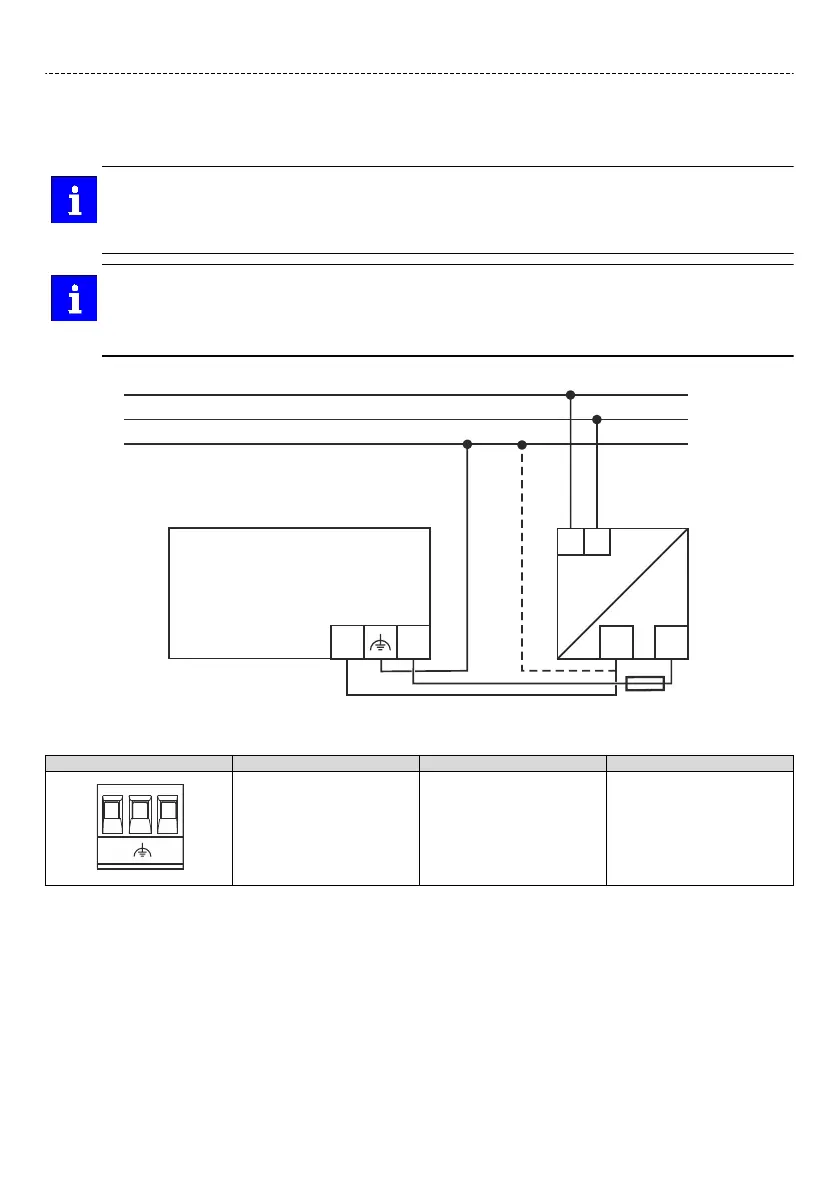

Elektrische Installaon
Netzanschluss
Wird der PE-Leiter nicht mit der Versorgung zugeführt, muss das PE-Potenal an einem Erdungs-
punkt in der Nähe des Einbauortes aufgelegt werden.
Die maximal zulässige Eingangsspannung beachten. Das Gerät eingangsseig fachgerecht gegen
Spannungsschwankungen und Spannungsspitzen absichern.
Beachten Sie:
Der Controller startet, sobald die Versorgungsspannung anliegt.
Nach Abschalten der Versorgungsspannung speichert der Controller automasch die Retain-Daten
und schaltet sich dann aus.
Controller
GND
24E
X50
PE
0V
+24
~ =
F
L1 N
L1
N
PE
SELV/PELV
X50 Anschluss Anschlusstyp Max. Anschlussquerschni
GND
24E
Netzanschluss 24 V DC 3-polige Combicon-Buchse
Combicon-Stecker im Lieferum-
fang
2.5 mm
2
AWG14
