Lenze E94AZMP0084 - Dati DI Collegamento

Installazione elettrica
Dati di collegamento
6

137
EDK94AZMP DE/EN/FR/ES/IT 8.0

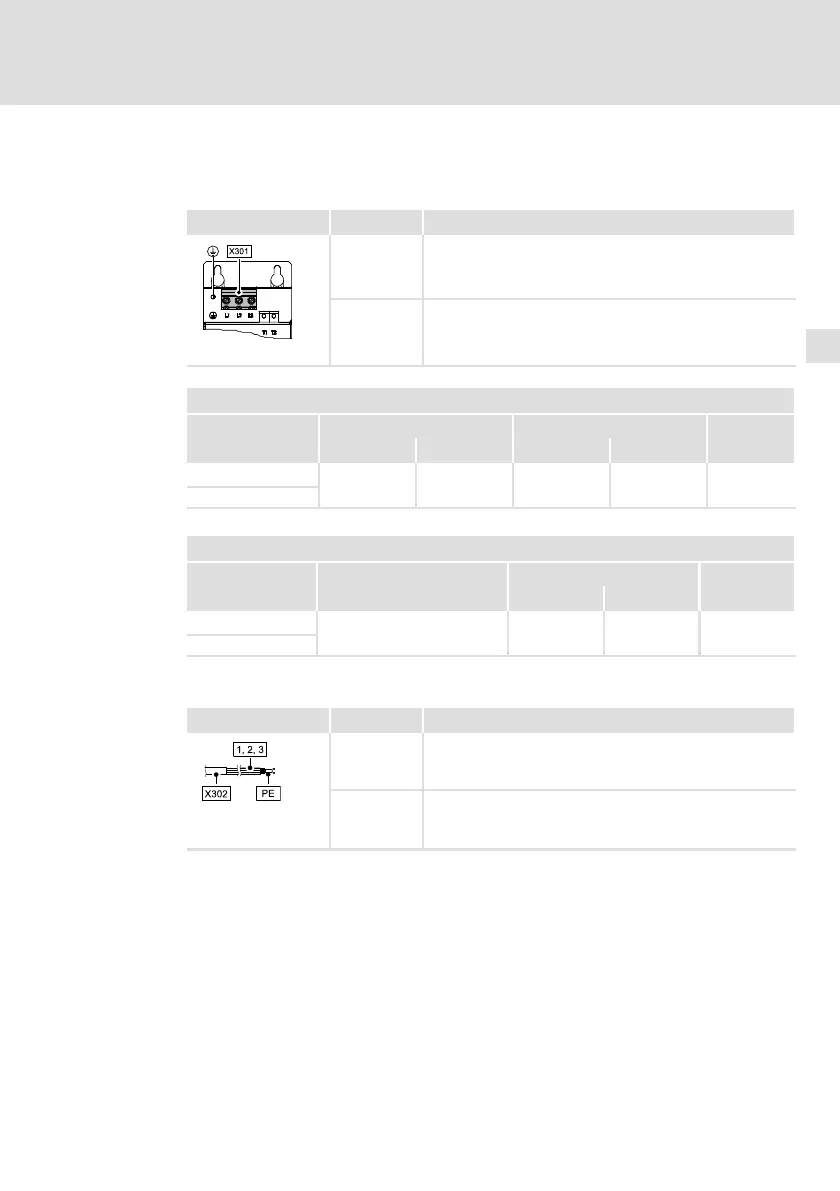

6.3 Dati di collegamento
Rete
Morsettiera X301 Siglatura Descrizione
L1
L2
L3
Collegamento delle fasi di alimentazione L1, L2, L3
 Connessione per il conduttore di protezione (PE) con
terminale ad anello M5
SSP94NF106
Dati dei morsetti
Sezione max. conduttore Coppia di serraggio

[mm
2
] [AWG] [Nm] [lb−in]
E94AZxP0084
10 6 1.2 ... 1.5 10.6 ... 13.3 PH1
E94AZxP0294
Dati collegamento PE
Æ Coppia di serraggio

[mm] [Nm] [lb−in]
E94AZxP0084
M5
3 26.5 SW 8
E94AZxP0294
Dispositivo base
Cavo X302 Siglatura Descrizione
1
2
3
Cavo di uscita filtro (cavetto con capocorda, colore BK)
PE Conduttore di protezione lato di uscita (cavetto con
capocorda a forchetta M5, colore GN/YE)
SSP94FF007
