Mechanische Installation
Befestigungsraster
5
20
EDK94AZMP DE/EN/FR/ES/IT 8.0
5.3 Befestigungsraster
Verwendung mit 9400
Wir empfehlen zur Befestigung der Geräte ein M5−Gewindelochraster in die
Montageplatte einzubringen. Durch diese Vorbereitung sind die Geräte einfach
zu befestigen. Die Gerätegrößen 1, 2, ... n sind so direkt anreihbar.
SSP94NF311

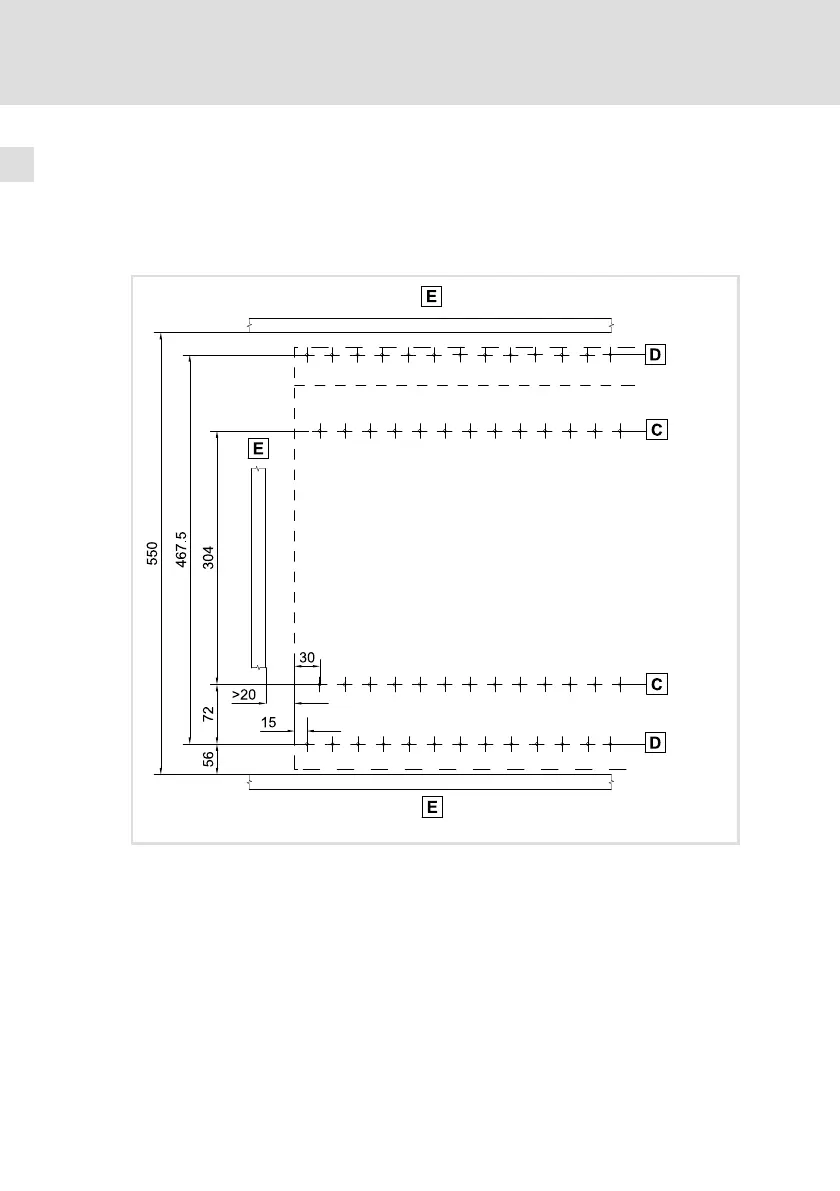

Abb. 5−3 Abmessungen [mm]
Lochraster für Montagesockel (Gerätegröße 1 bis 3)
Lochraster für andere Gerätegrößen oder Filter im Unterbau (nur Single Drive)
Kabelkanal
Verwendung mit i700
Bei Verwendung mit der Reihe i700 ist die Befestigung im Lochraster nicht mög-
lich. Die Befestigungslöcher sind entsprechend der Maßzeichnung links neben
dem Versorgungsmodul E70ACPS... zu setzen.
