Mechanische Installation
Montage der neuen Komponente
Montage
4
12
Lenze ¯ MA 12.0022 ¯ 2.0
4
5
1
2

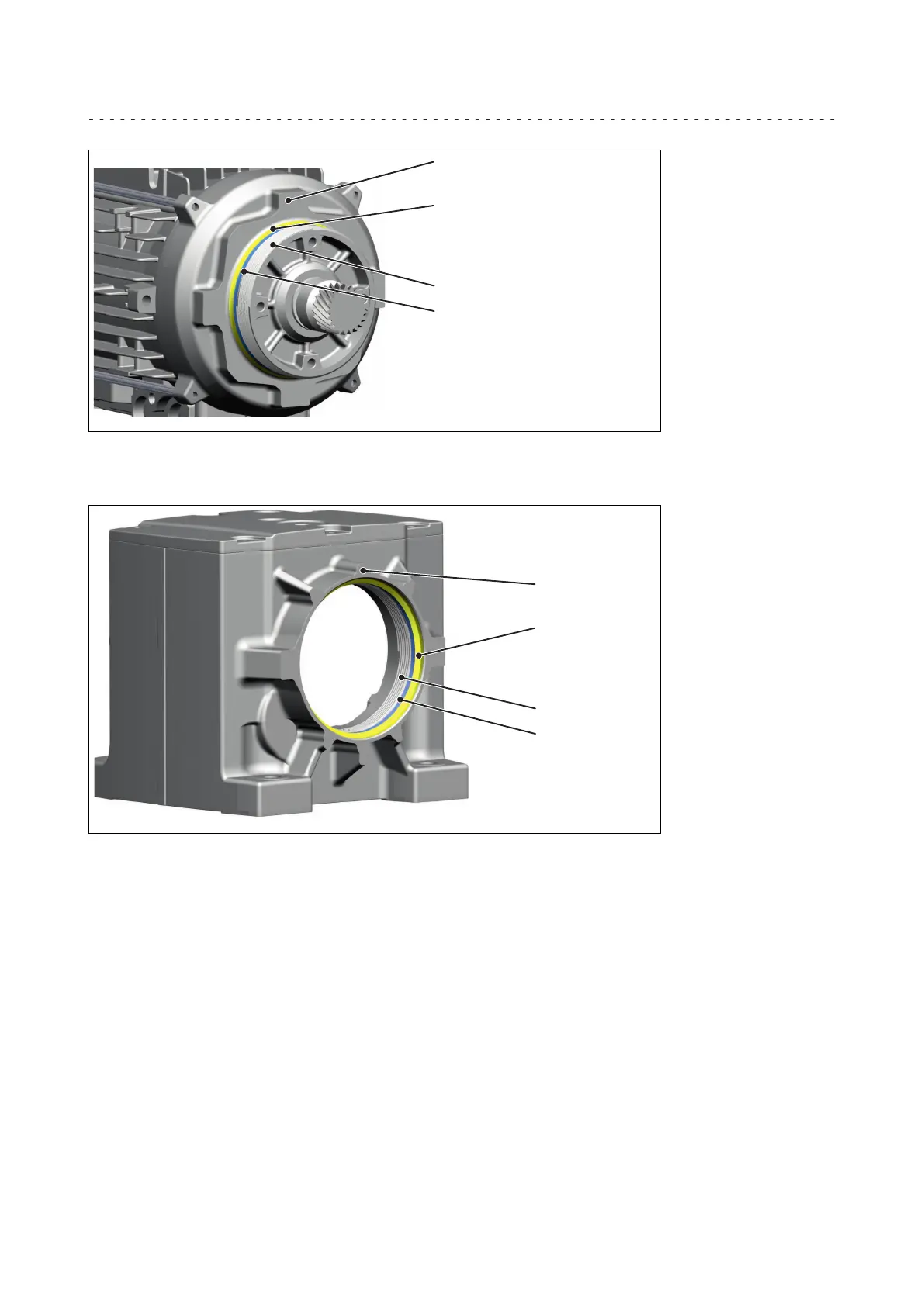

Abb. 7 Einzelteile am Motor
1 Stirnfläche 4 Zentrierung (blau)
2 Außengewinde 5 O−Ring Bereich (gelb)
4
5
1
3
Abb. 8 Einzelteile am Getriebe
1 Stirnfläche 4 Zentrierung (blau)
3 Innengewinde 5 O−Ring Bereich (gelb)
4.3.3 Montage
Sicherstellen, dass Motor oder Getriebe verdrehsicher fixiert wurden (s. Kap. 4.2.2 unter
Punkt 3 "Antrieb verdrehsicher fixieren").
1. Am Motor sind die Bereiche Zentrierung, O−Ring und Gewinde mit der
mitgelieferten Montagepaste (Lenze Ident−Nr. 13211352) oder alternativ Rivolta
G.W.F dünn zu bestreichen, da sonst Gefahr des Fressens besteht.
2. Neuen O−Ring mit Montagepaste bestreichen und auf den Zentrierbereich des
Außengewindes (Motor) montieren.
3. Das Innengewinde (Getriebe) und das Außengewinde (Motor) vorsichtig
ineinander führen. Dabei eine Kollision von Einsteckritzel (Motor) und Zahnrad Z2
(Getriebe) vermeiden, ggf. eines der Teile etwas drehen, falls die Zähne direkt
voreinander stehen.
