WARNUNG!
▶
UL marking
▶
Suitable for motor group installaon on a circuit capable of delivering not more than 5k rms symmetrical
amperes, 480 V maximum.
▶
When protected by fuses rated, see table below.
▶
When protected by a circuit breaker having an interrupng rang not less than 5k rms symmetrical ampe-
res, 480/277 V Maximum, see table below.
▶
Marquage UL
▶
Convient aux circuits de groupes moteur non suscepbles de délivrer plus de 5k ampères symétriques e,
maximum 480 V.
▶
Avec une protecon par des fusibles du calibre indiqué dans le tableau ci-dessous,
▶
Avec une protecon par un disjoncteur à courant de coupure assigné d’au moins 5k ampères symétriques
e, maximum 480/277 V, voir tableau ci-dessous.

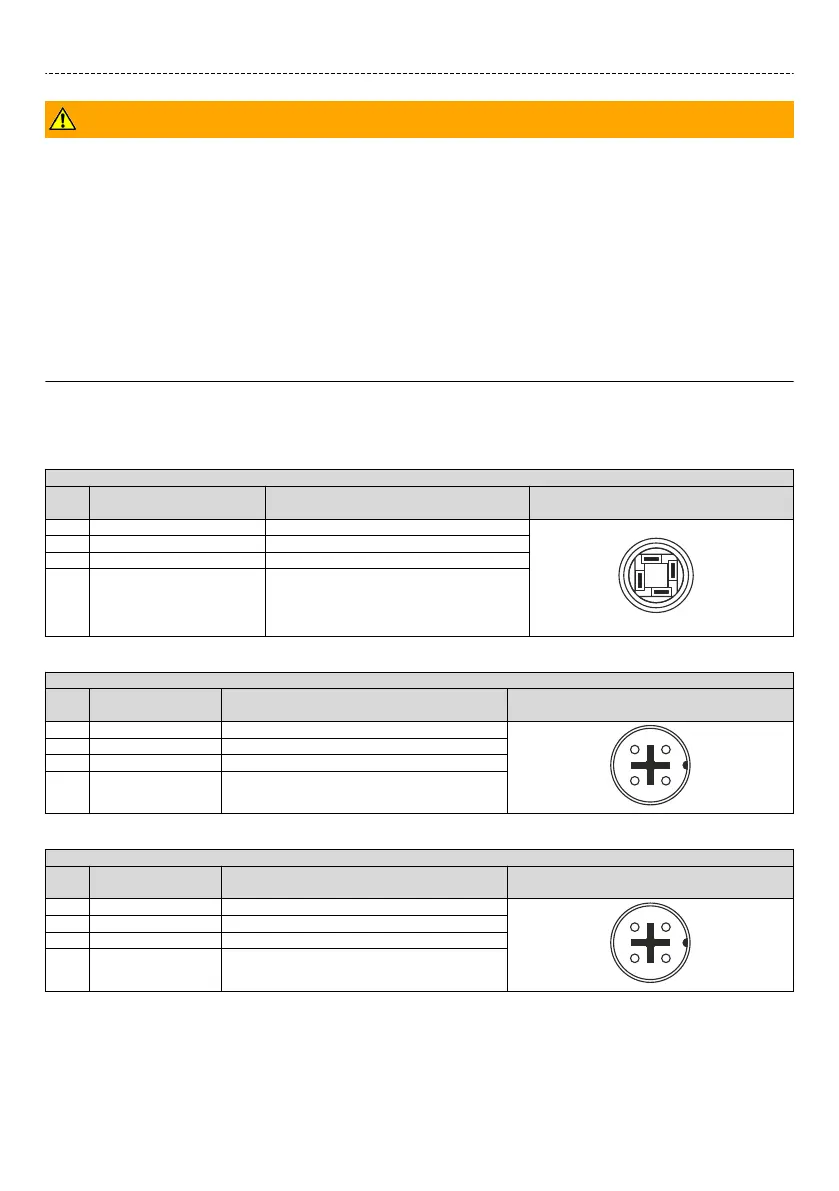

Motoranschluss
Netzanschluss X3 mit QUICKON-Steckverbinder
Steckerbelegung
Kon-
takt
Bezeichnung Bedeutung
1 L1 Netzanschluss Phase L1
1
2
3
PE
2 L2 Netzanschluss Phase L2
3 L3 Netzanschluss Phase L3
4 PE Schutzleiter
Steueranschluss X1 mit M12-Steckverbinder A-codiert, Se
Steckerbelegung
Kon-
takt
Bezeichnung Bedeutung
1 n.c.
1
2
4
3
2 DI2 Digital-Eingang 2
3 GND-I Masse Digitaleingänge
4 DI1 Digital-Eingang 1
Steueranschluss X2 mit M12-Steckverbinder A-codiert, Se
Steckerbelegung
Kon-
takt
Bezeichnung Bedeutung
1 24V 24-V-Versorgung (Speisung DO1)
1
2
4
3
2 DI3 Digital-Eingang 3 (Bezug X1;3 = GND-I)
3 GND-O Masse Digitalausgänge
4 DO1 Digital-Ausgang 1
