WARNUNG!
▶
UL marking
▶
Suitable for use on a circuit capable of delivering not more than 5k rms symmetrical amperes, 480 V maxi-
mum.
▶
When protected by fuses rated, see table below.
▶
When protected by a circuit breaker having an interrupng rang not less than 5k rms symmetrical ampe-
res, 480 Maximum, see table below.
▶
Marquage UL
▶
Convient à une ulisaon sur un circuit non suscepble de délivrer plus de 5k ampères symétriques e,
maximum 480 V.
▶
Avec une protecon par des fusibles du calibre indiqué dans le tableau ci-dessous,
▶
Avec une protecon par un disjoncteur à courant de coupure assigné d’au moins 5k ampères symétriques
e, maximum 480 V, voir tableau ci-dessous.

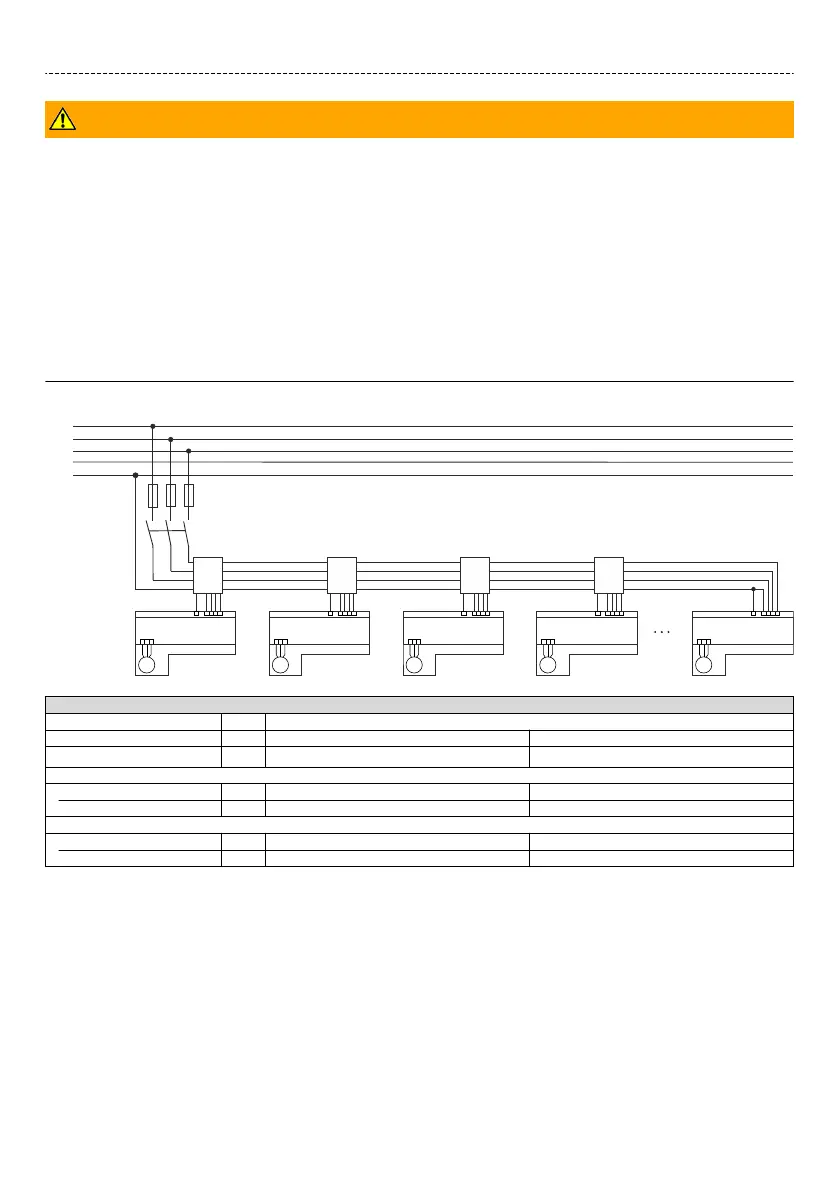

Anschluss Gruppenantrieb nach UL 61800-5-1
L1
L2
L3
N
PE
F1 … F3
K
M
3~
+
A
1
I
N1
PE L1 L2 L3
M
3~
+
A
2
I
N2
PE L1 L2 L3
M
3~
+
A
3
I
N3
PE L1 L2 L3
M
3~
+
A
4
I
N4
PE L1 L2 L3
M
3~
+
A
n
I
Nn
PE L1 L2 L3
Max. Summe der Netz-Bemessungsströme bei 40 °C
Leitungsinstallaon nach UL 61800-5-1
Leitungsquerschni AWG 16 14
(I
N1
+ I
N2
+ I
N3
+ I
Nn
) x 80 % A 8.0 12.0
Schmelzsicherung
Typ. Bemessungsstrom A --- ---
Max. Bemessungsstrom A 10 15
Sicherungsautomat
Typ. Bemessungsstrom A --- ---
Max. Bemessungsstrom A 10 15
4Bemessungsdaten ^ 38
•
Verwendung von PVC-isolierten Kupferleitungen
•
Leitertemperatur ≤70 °C, Umgebungstemperatur ≤40 °C
•
Keine Häufung der Leitungen oder Adern, drei belastete Adern
Elektrische Installaon
Netzanschluss
Anschluss nach UL
23
