46
kobalttools.com
AVERTISSEMENT : An d’utiliser cet outil de façon sécuritaire,
vous devez comprendre les renseignements sur l’outil ainsi que
le manuel d’utilisation, en plus de comprendre le projet que vous
désirez réaliser. Avant d’utiliser un outil, familiarisez-vous avec toutes
ses caractéristiques et fonctions ainsi qu’avec les règles de sécurité.
Veillez à ne pas relâcher votre vigilance à mesure que vous prenez
l’habitude de vous servir de l’outil. Gardez à l’esprit qu’il suft d’être
négligent une fraction de seconde pour causer de graves blessures.

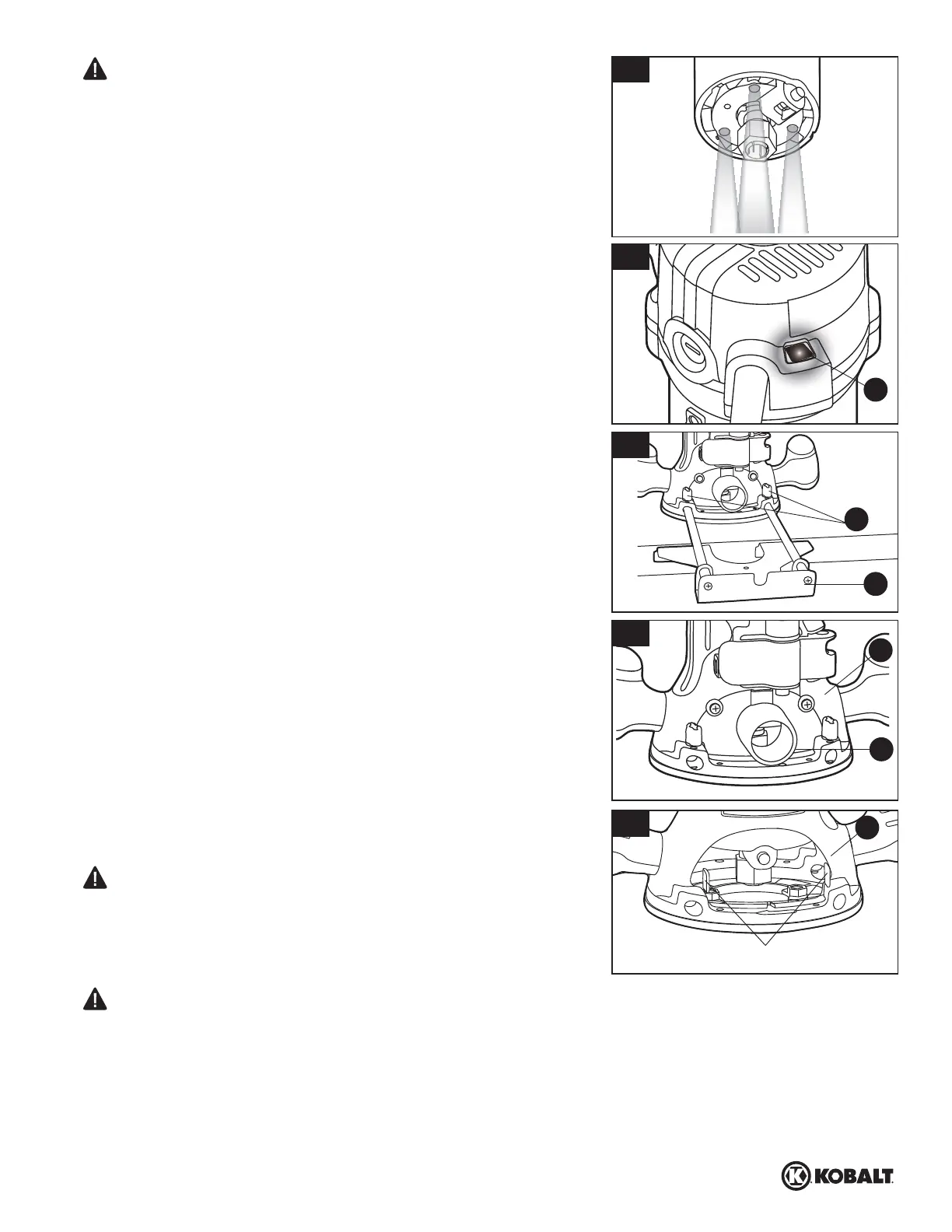

1. Lampes de travail à DEL
Le moteur de la toupie comprend trois lampes de travail intégrées,
qui se trouvent autour du mandrin. Elles éclairent la pièce à travailler
lors de la coupe. Ces lampes sont toujours allumées lorsque
l’interrupteur à bascule est placé à la position « ON » (marche).
2. Voyant de mise sous tension
Le voyant de mise sous tension de l’outil (A) est situé sur le couvercle
du boîtier du moteur, à l’endroit où le cordon d’alimentation entre
dans le boîtier. Cette lumière verte est toujours allumée lorsque le
moteur de la toupie est branché sur une source d’alimentation.
3. Guide latéral robuste
Le guide latéral (T) peut servir lors de divers types de toupillage,
comme le délignage décoratif, l’aplanissement et le taillage à bord
droit, le rainurage, l’engravure et le rainurage.
Pour assembler le guide latéral sur la base xe, insérez simplement
les tiges du guide latéral dans les fentes d’assemblage (R). Ajustez
à la position désirée, puis verrouillez le tout en place à l’aide des
boutons de verrouillages du guide latéral (S).
4. Dispositif de dépoussiérage avec adaptateur d’aspirateur
L’adaptateur d’aspirateur (A1) est conçu pour accueillir un adaptateur
de tuyau d’aspirateur de 3,18 cm (1,25 po).
Pour installer l’adaptateur à la base xe (D), placez-le et xez-le à
l’arrière de la base à l’aide de deux vis (incluses).
5. Déecteur de copeaux
AVERTISSEMENT : Le déecteur de copeaux permet de
protéger l’utilisateur contre la poussière et les copeaux de bois.
Toutefois, il ne bloque pas les objets plus gros que des copeaux de
bois provenant de la mèche. Le déecteur de copeaux n’est pas un
dispositif de sécurité. Portez TOUJOURS des lunettes de sécurité.
ATTENTION: Laissez TOUJOURS le déflecteur de copeaux dans la base lorsque vous utilisez la toupie.
Pour retirer le déecteur de copeaux (I) de la base xe (D), appuyez vers l’intérieur sur les languettes
jusqu’à ce que le déecteur se détache de la base, puis retirez-le. Pour xer le déecteur de copeaux,
remettez-le en place, puis faites courber les côtés tout en poussant jusqu’à ce que le déecteur
s’enclenche.
1
2
3
4
Languettes
5
A
S
T
D
A1
D
