RÉGLAGE DE LA PROFONDEUR DE COUPE
AVERTISSEMENT : Éteignez TOUJOURS le moteur à l’aide de l’interrupteur à bascule (B) et
débranchez TOUJOURS la toupie avant d’effectuer des réglages, d’assembler ou d’installer des
accessoires ou lorsque vous n’utilisez pas l’outil. Si vous n’éteignez pas ou si vous ne débranchez
pas la toupie, vous risquez de la mettre en marche accidentellement et de subir de graves
blessures.
La base xe (D) est dotée d’un système de réglage micron à vis sans n. Lorsque la mèche
est placée approximativement à la position désirée (réglage approximatif), le système peut être
microréglé à une profondeur précise.
AVIS : La pince du moteur doit être desserrée lors de la
réalisation de tout réglage de profondeur sur la base xe.

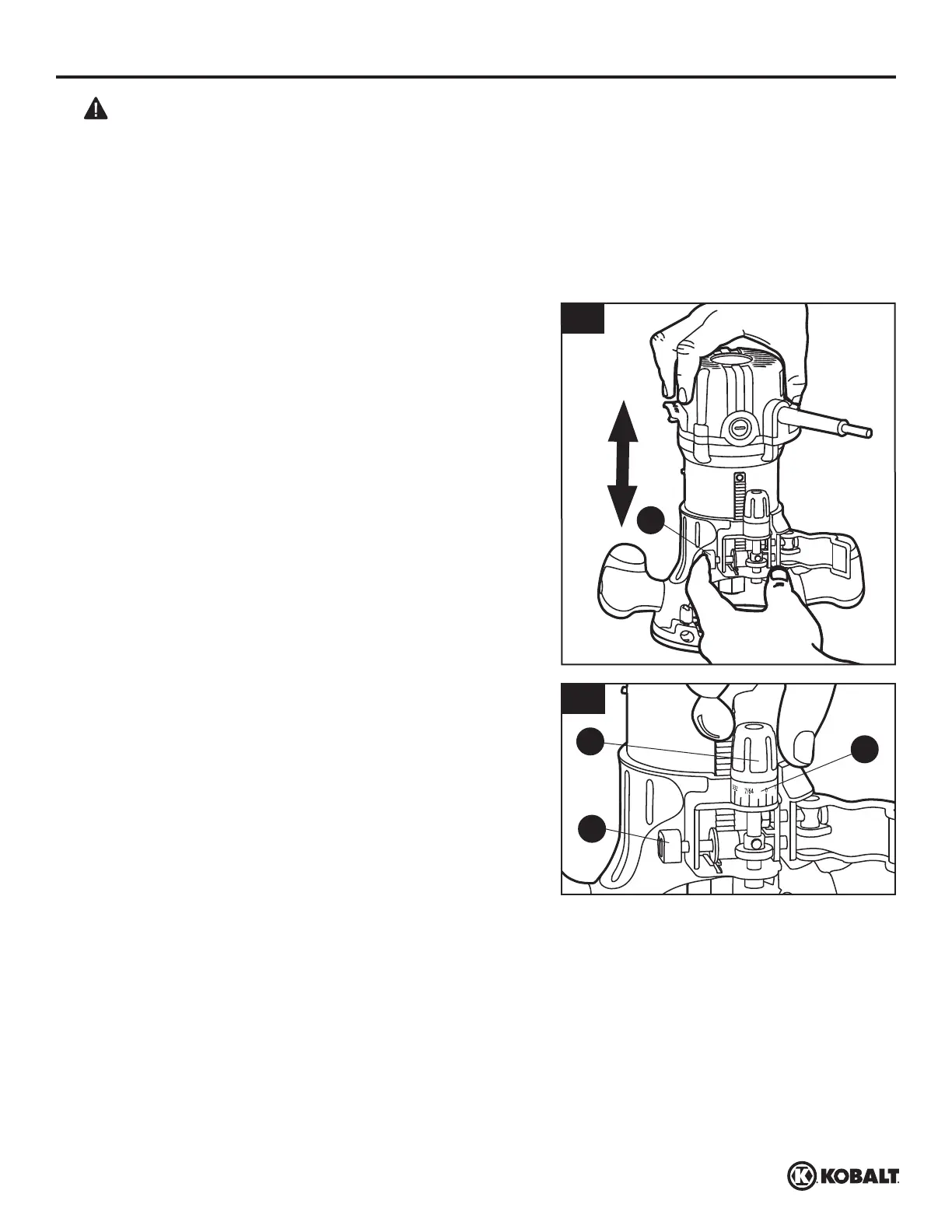

9. Réglage approximatif :
Appuyez sur le bouton de réglage rapide (M) pour
rapidement abaisser ou relever la mèche à une
profondeur approximative.
10. Réglages microns :
Avant d’effectuer des réglages précis, assurez-vous que
le système de la vis sans n est enclenché. Effectuez
un essai en tournant le bouton de réglage micron
(K) dans le sens des aiguilles d’une montre, et dans
le sens contraire des aiguilles d’une montre, an de
vérier si la mèche s’élève ou s’abaisse. Si ce n’est pas
le cas, appuyez sur le bouton de réglage rapide (O) et
tournez le bouton de réglage micron jusqu’à ce que
les engrenages s’enclenchent et placez l’indicateur de
profondeur à zéro (M).
L’indicateur de profondeur est composé de fractions de
0,04 cm. Tournez le bouton de réglage micron d’un tour
complet dans le sens des aiguilles d’une montre (360°,
de zéro à zéro) pour abaisser la mèche de 0,32 cm.
Le système permet un maximum de 7 tours complets dans
le sens des aiguilles d’une montre (360°) pour abaisser la
mèche de 22,3 mm (7/8 po).
L’indicateur de la profondeur peut être réinitialisé à zéro
sans employer le bouton de réglage micron. L’utilisateur
peut commencer les réglages à partir de n’importe quel
point de référence.
9
10
M
K
O
M
