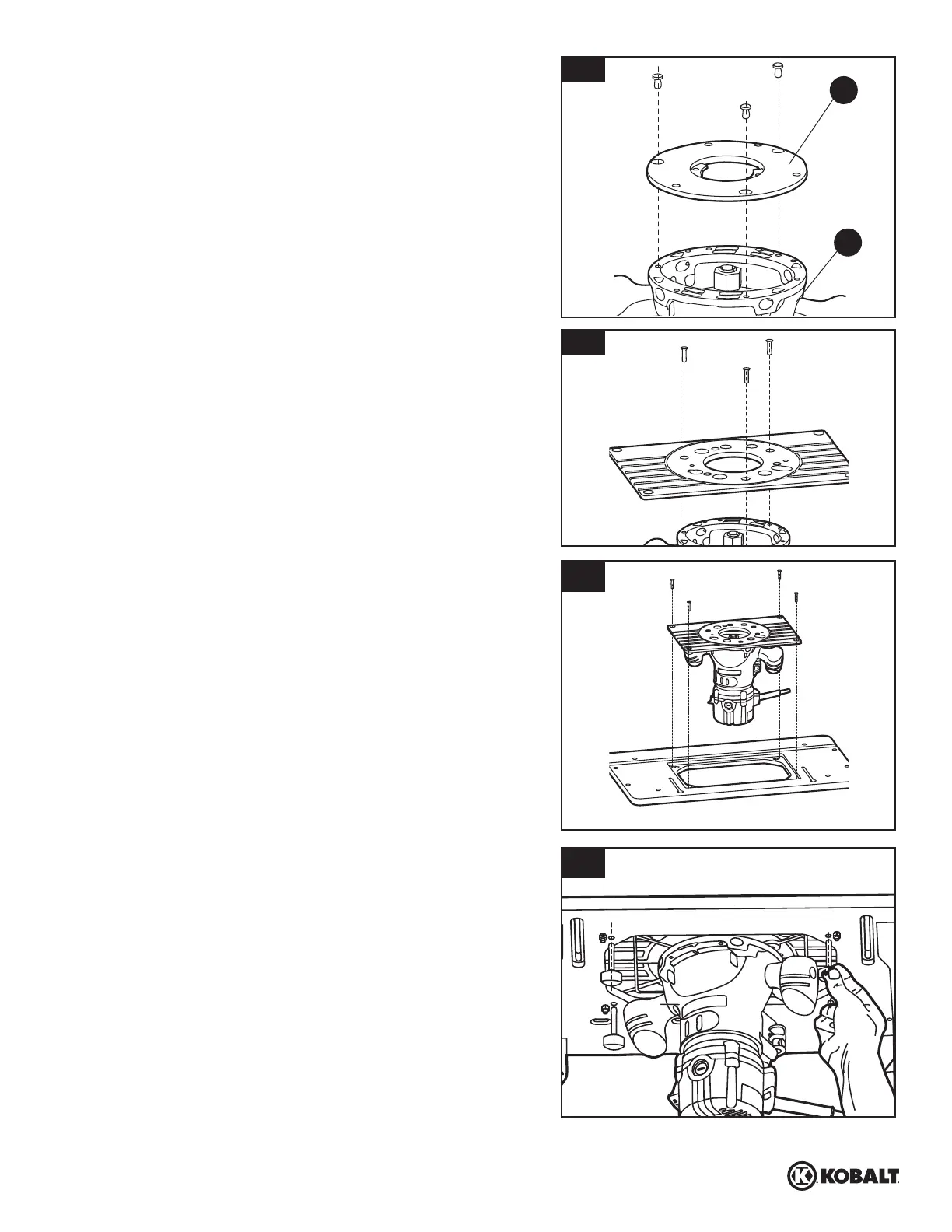

22. FIXATION DE LA TOUPIE FIXE À LA TABLE
a. Débranchez la toupie et la table à toupie.
b. Retirez la sous-base en plastique (F)
de la base xe (D).
c. Retirez les vis qui retiennent le support de montage
universel (D1) et retirez le support de la table à toupie.
d. Placez la toupie à l’envers de façon à ce qu’elle
repose sur son couvercle et alignez les trois trous (a)
de la toupie avec les trous du support de montage
universel. Assurez-vous que le trou est aligné avec
l’écrou de réglage de la profondeur de coupe (toupie
installée à la table), situé sur la toupie.
e. Insérez une vis à tête plate dans chacun des trois
trous situés sur le support de montage universel et
dans les trous de la base de la toupie, puis serrez
bien chaque vis fermement.
f. Réinstallez le support de montage universel sur la
table à toupie. Replacez et serrez légèrement les 4 vis
qui ont été retirées à l’étape 3.
g. Installez les quatre vis de réglage dans les trous
correspondant autour de l’ouverture du support de
montage universel. Réglez la hauteur du support de
montage an qu’il soit bien aligné avec la table. Un
tour vers la droite soulève le support de montage
universel et un tour vers la gauche l’abaisse.
h. À l’aide d’une règle droite (vendue séparément),
vériez que la surface du support de montage
universel est bien alignée avec la surface de la table.
i. Pour maintenir le support de montage en place,
serrez les quatre vis retirées à l’étape 3.Vériez
de nouveau que la surface du support de montage
universel est bien alignée avec la surface de la table.
Si ce n’est pas le cas, répétez l’étape 6.
AVIS : Si vous ne vous assurez pas que les deux
surfaces sont bien alignées, il est possible que la qualité
du toupillage en soit réduite. Glissez un panneau à
angle droit de la droite vers la gauche sur l’ensemble du
support de montage universel an de vous assurer que le
panneau ne reste pas coincé.
