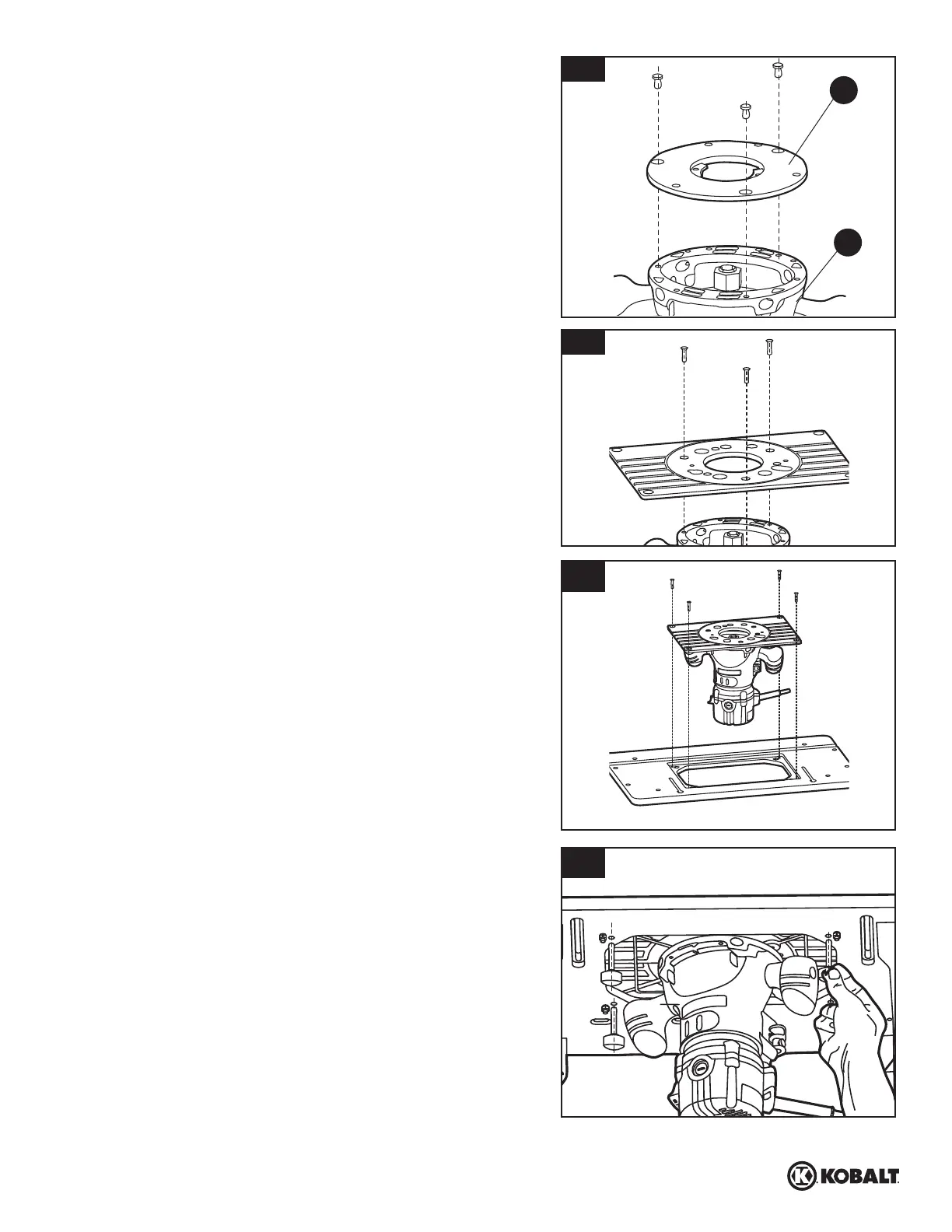

22. FIJACIÓN DE LA REBAJADORA FIJA A LA MESA
a. Desenchufe la rebajadora y la mesa para rebajadora.
b. Retire la subbase de plástico (F) de la base ja (D).
c. Retire los tornillos que sujetan la placa de montaje de
la rebajadora universal (D1) y retírela de la mesa para
rebajadora.
d. Coloque la rebajadora hacia abajo de manera que
descanse sobre la tapa superior y alinee los tres
oricios (a) en el centro de la placa de montaje de la
rebajadora universal con los oricios de la rebajadora.
Asegúrese de que el oricio se alinee con la tuerca
de ajuste de profundidad de la mesa de arriba que se
encuentra en la rebajadora.
e. Inserte un tornillo de cabeza plana en cada uno de los
tres oricios de la placa de montaje de la rebajadora
universal y en los oricios de la base de la rebajadora,
y luego apriete rmemente cada tornillo de cabeza
plana.
f. Vuelva a instalar la placa de montaje de la rebajadora
universal a la mesa para rebajadora, y reemplace y
apriete ligeramente los 4 tornillos que se retiraron en
el paso 3.
g. Instale los cuatro tornillos de nivelación en los cuatro
oricios alrededor de la apertura de la placa de
montaje universal. Ajuste la altura de la placa de
montaje de modo que quede al ras de la mesa. Un
giro a la derecha eleva la placa de montaje universal
y un giro a la izquierda reduce la placa.
h. Al usar un borde recto (disponible por separado),
asegúrese de que la supercie de la placa de
montaje de la rebajadora universal quede al ras de la
supercie superior.
i. Para sostener la placa de montaje en su lugar, apriete
los cuatro tornillos en el paso 3. Vuelva a asegurarse
de que la supercie de la placa de montaje de la
rebajadora quede al ras de la supercie de la mesa.
De no ser así, repita el paso 6.
AVISO: Si no puede asegurarse de que la placa de
montaje de la rebajadora universal quede al ras de la
supercie de la mesa, se puede generar un desempeño
de rebajado deciente. Deslice una placa de corte
cuadrado de derecha a izquierda a través de la placa de
montaje de la rebajadora universal para asegurarse de
que la placa se mueva suavemente.
22a
22b
22c
22d
F
D
