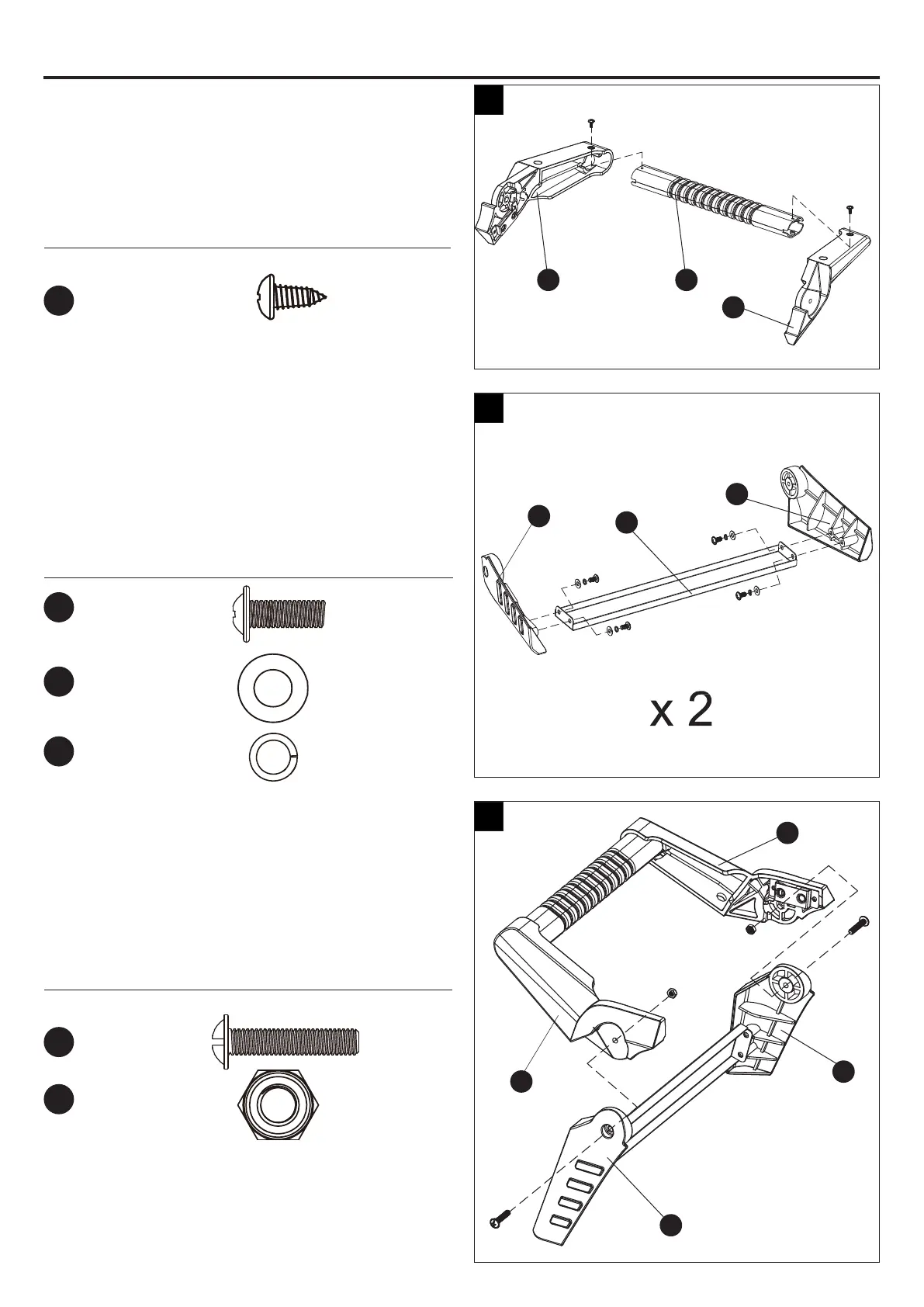

Paso 5: je el ensamble de la manija izquierda
al ensamble de la pata izquierda
(S), el soporte de la manija B (U), la pata A (V) y
la pata B (X). Luego, únalos con cuatro tornillos
M6 x 25 (FF) y cuatro tuercas M6 (HH).
Aditamentos utilizados
Paso 3: ensamble la manija izquierda
soporte de la manija A (S) y el soporte de la
manija B (U). Luego únalos con dos tornillos
ST4.2 x 12 (EE).
Aditamentos utilizados
INSTRUCCIONES DE ENSAMBLAJE
Paso 4: ensamble las patas
y el soporte de las patas (W). Luego, únalos con
cuatro tornillos M6 x 12 (DD), cuatro arandelas Ø6
(KK) y cuatro arandelas de seguridad Ø6 (NN).
Ensamble las otras patas de la misma manera.
Aditamentos utilizados
Tuerca
M6
x 2
Tornillo
M6 x 25
x 2
Tornillo
ST4.2 x 12
x 2
Tornillo
M6 x 12
x 8
Arandela de
seguridad
Ø6
x 8
Arandela
Ø6
x 8
EE
DD
KK
NN
FF
HH
3
4
5
U
V
U
S
X
V
W
X
T
S
