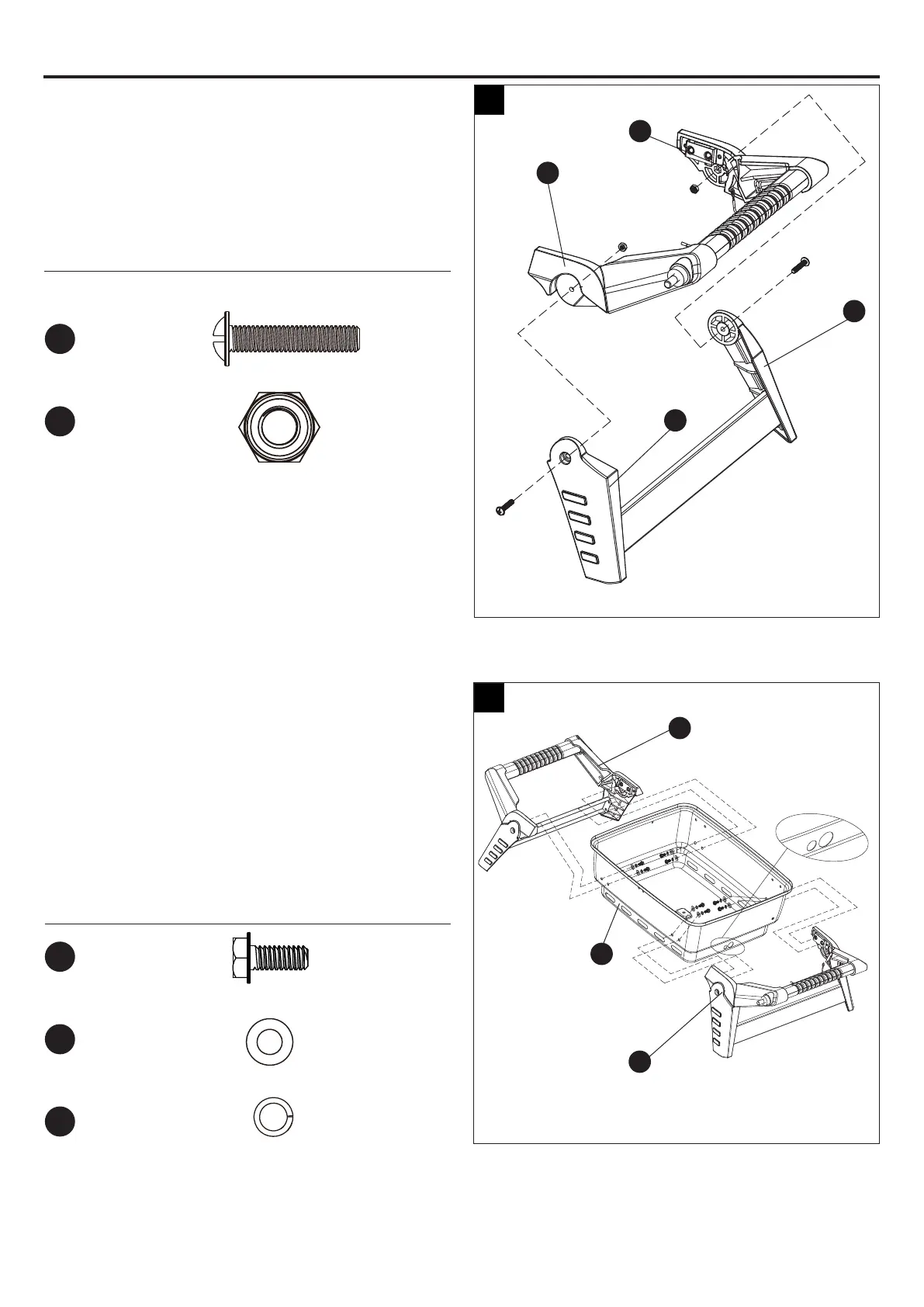

Paso 6: je el ensamble de la manija derecha
al ensamble de la pata derecha
(S), el soporte de la manija C (Y), la pata A (V) y
la pata B (X). Luego, únalos con cuatro tornillos
M6 x 25 (FF) y cuatro tuercas M6 (HH).
Aditamentos utilizados
INSTRUCCIONES DE ENSAMBLAJE
Paso 7: conecte el ensamble izquierdo y el
ensamble derecho
Fije el ensamble izquierdo y derecho al recipiente
inferior (M) con ocho pernos M5 x 12 (BB), ocho
arandelas Ø5 (JJ) y ocho arandelas de seguridad
Ø5 (MM).
NOTA:
simplemente apriete completamente todos
los tornillos antes de colocar ambas manijas.
Aditamentos utilizados
6
7
V
U
M
Y
Y
X
S
Tuerca
M6
x 2
Tornillo
M6 x 25
x 2
FF
HH
Perno
M5 x 12
x 8
BB
Arandela
Ø5
x 8
JJ
Arandela de
seguridad
Ø5
x 8
MM
