36

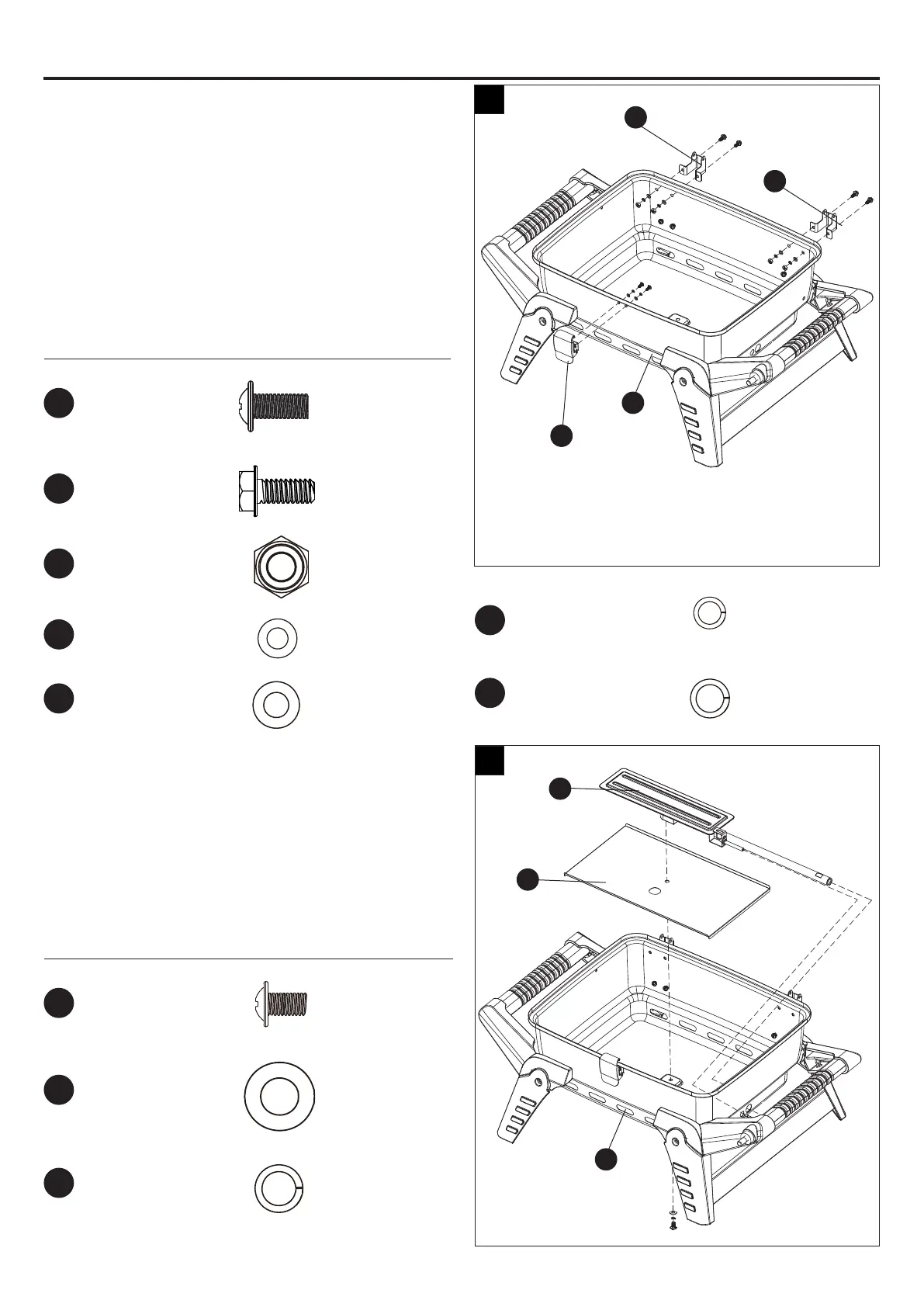

Paso 9: conecte el quemador
térmico (Q) y el recipiente inferior (M). A
continuación, fíjelos al recipiente inferior (M) con
un tornillo M6 x 8 (CC), una arandela Ø6 (KK) y
una arandela de seguridad Ø6 (NN). Apriete el
tornillo completamente.
Aditamentos utilizados
Paso 8: je las bisagras inferiores y la
cerradura
y del recipiente inferior (M). Luego, fíjelas en el
recipiente inferior (M) con cuatro pernos M5 x 12
(BB), cuatro arandelas Ø5 (JJ), cuatro arandelas
de seguridad Ø5 (MM) y cuatro tuercas M5 (GG).
Fije la cerradura (N) al recipiente inferior (M) con
dos tornillos M4 x 12 (AA), dos arandelas Ø4 (II)
y dos arandelas de seguridad Ø4 (LL).
Aditamentos utilizados
INSTRUCCIONES DE ENSAMBLAJE
Arandela de
seguridad
Ø5
x 4
Arandela de
seguridad
Ø4
x 2
Tornillo
M6 x 8
x 1
Perno
M5 x 12
x 4
Tornillo
M4 x 12
x 2
Arandela
Ø5
x 4
Arandela
Ø4
x 2
Tuerca
M5
x 4
Arandela
Ø6
x 1
Arandela de
seguridad
Ø6
x 1
AA
BB
KK
NN
CC
GG
II
LL
JJ
MM
8
9
G
G
N
M
O
Q
M
