LF Utilitech 7141-80-L - Instalación Típica

16

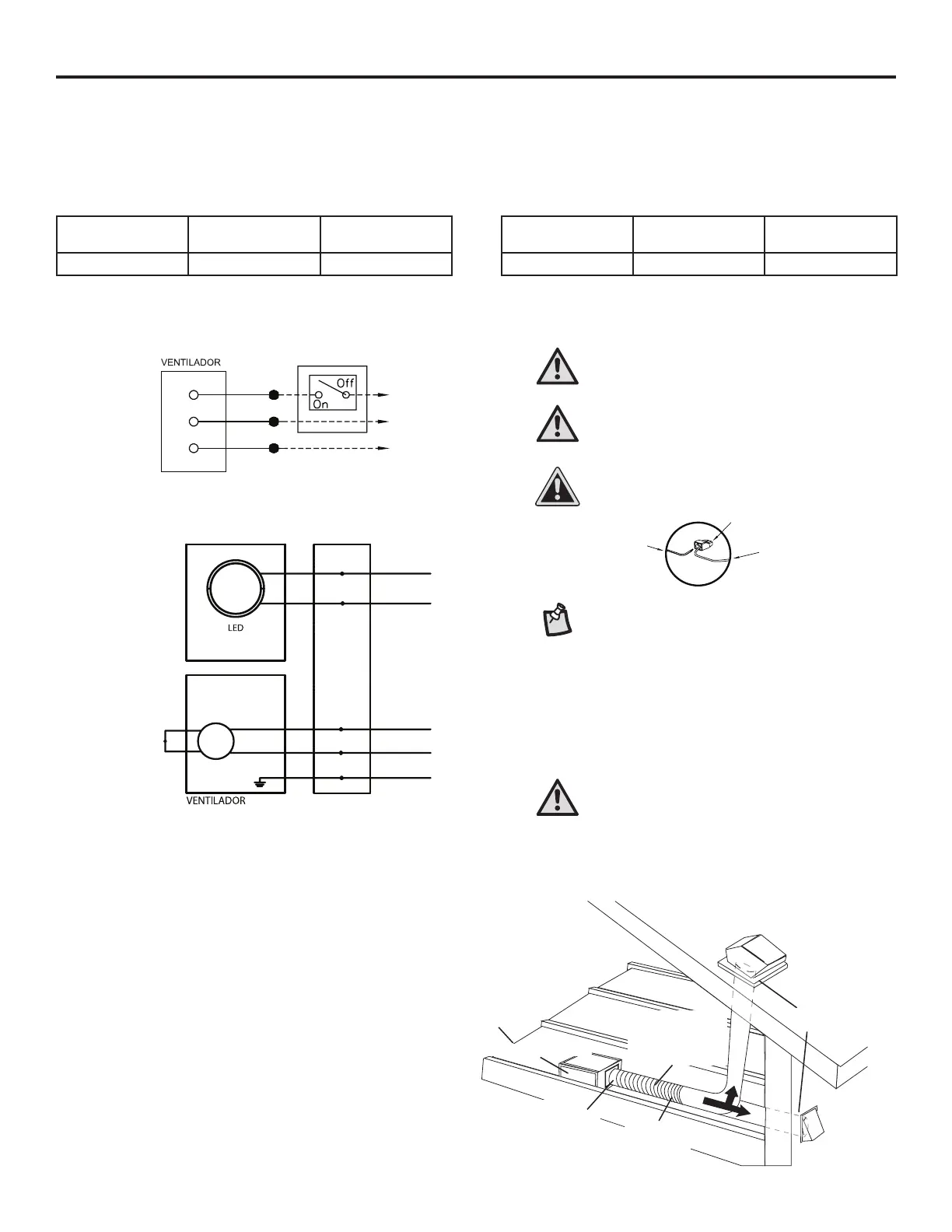

PREPARACIÓN (Continuación)
Inspeccione los conductos y el cableado antes de proceder con la instalación.
Antes de la instalación, proporcione acceso para la inspección y el mantenimiento en un lugar que no interera con el trabajo de instalación.
La instalacion puede variar dependiendo de cómo se instaló el ventilador anterior. Los suministros necesarios para la instalación de su ventilador
de baño no están todos incluidos; sin embargo, la mayoría están disponibles en su tienda de artículos del hogar o ferretería local.
DIMENSIONES
Apertura
de techo (La)
Apertura
de techo (An)
Apertura
de techo (Al)
Dimensiones de la
carcasa (La)
Dimensiones de la
carcasa (An)
Dimensiones de la
carcasa (Al)
19.68 cm 19.05 cm 15.24 cm 19.05 cm 18.41 cm 14.6 cm
CABLEADO
Todo el cableado debe estar conectado para una funcionalidad completa. No use una placa de pared de metal con el interruptor.
ADVERTENCIA: el cableado debe cumplir todos
los códigos eléctricos aplicables. Desconecte la
energía antes de retirar o instalar los conectores.
ADVERTENCIA: COBRE A COBRE SOLAMENTE.
No utilice cables de aluminio.
PRECAUCIÓN: el accesorio (conector rápido)
debe cumplir con las instrucciones de
instalación a continuación.
Conector rápido
Cables
de la casa
Cables del
producto
NOTA: el conector es reutilizable en cables sólidos
del mismo o más pequeño calibre. No reutilice el
conector en cables trenzados.
• Pele los cables de 9.52 mm a 12.7 mm.
• Sujete con rmeza el cable y empuje el extremo pelado del
cable en el puerto abierto del conector. Use solo un conductor
por puerto.
• Verique que el extremo pelado de los cables esté
completamente inserto en la parte posterior del conector.
PRECAUCIÓN: temperatura máxima del cableado:
105 ˚C (221 ˚F). Máximo 600 V para cableado de
edicios y 1000 V máximo para letreros y
lámparas. El rango de cable aceptable es 12 a 18
AWG, cobre sólido.
Se recomienda aplicar un aislamiento adecuado
alrededor del ventilador para minimizar la pérdida y
ganancia de calor. Este ventilador está diseñado para
instalarse con un conducto de 4 pulg. Se recomienda el
uso de un conducto rigido. También es aceptable
utilizar un conducto exible, cortado a medida o
completamente extendido.
El conducto tiene un fuerte efecto sobre el ujo de aire,
el ruido y el uso de energía por parte del ventilador.
Utilice el tendido de conductos más corto y recto
posible para obtener el mejor rendimiento. Evite
instalar el ventilador con conductos más pequeños de
lo recomendado. El aislamiento alrededor de los
conductos puede reducir la pérdida de energía e inhibir
el crecimiento de moho. Es posible que los ventiladores
instalados con conductos existentes no alcancen su
ujo de aire nominal.
INSTALACIÓN TÍPICA
Carcasa del ventilador
Aísle adecuadamente
alrededor del ventilador
para minimizar la
pérdida y ganancia
de calor del edicio
Selle cualquier
espacio alrededor
de la carcasa
del ventilador
Tendido recto
de 2 a 3 pies
antes del codo
Las piezas cortas
de conducto exible
ayudan a alinear y
absorber el sonido
Tapa de techo
(con amortiguador
incorporado)
Calafatee la
terminación
al conducto
Tapa de
pared (con
amortiguador
incorporado)
*No se puede utilizar con el regulador de intensidad en la
configuración de un solo interruptor
**Se permite el uso de un regulador de intensidad con luz LED
en la confi
g
uración de dos interru
p
tores
Interruptor
Ú
nico*
Interruptor doble**
LED negro
y ventilador
LED blanco y
ventilador
Verde
Energizado
CAJA DEL INTERRUPTOR
CARCASA DE LA LÁMPARA
Neutro
Tierra
Condensador
para una vida
más larga del
motor
a 120 VAC 60Hz
Cable negro (LED)
al interruptor
Cable blanco (LED)
al neutro
Cable negro
(ventilador) al interrupto
r
Cable blanco
(ventilador) al neutro
Cable verde
(ventilador) a tierra
interruptor
de terminal
automático
