18
INSTALACIÓN EN CONSTRUCCIONES NUEVAS (Continuación)

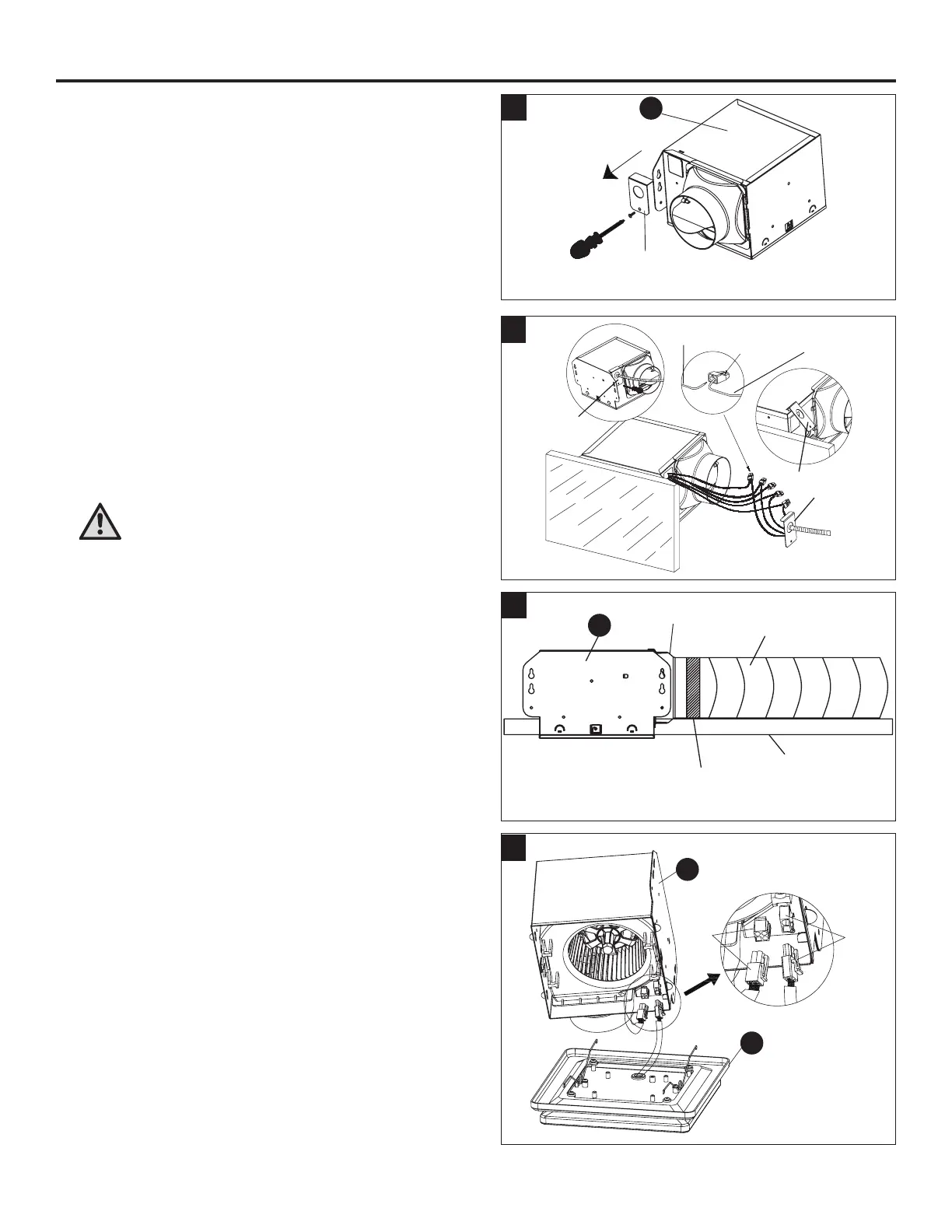

4. Retire la tapa de la caja de cableado de la carcasa del
ventilador (A) con un destornillador de punta Phillips (no se
incluyen).
Quite el orico ciego de cableado de la tapa de la caja de
cableado con un destornillador de punta plana (no se
incluyen).
Tapa de la
caja eléctrica
A
4
5. Jale los cables de la casa a través de la tapa la cubierta de la
caja de cableado. Usando los conectores rápidos, conecte el
cableado de la carcasa desde el interruptor de pared a la
carcasa del ventilador (A). 14 AWG es el conductor más
pequeño que se debe utilizar para el cableado de circuito
derivado. Consulte los diagramas de cableado en la página
16 para asegurarse de que se están realizando las
conexiones adecuadas.
Empuje con cuidado las conexiones de cables en la caja de
cableado y vuelva a colocar la tapa de la caja de cableado.
PRECAUCIÓN: si sus cables eléctricos no coinciden
con los colores enumerados, consulte a un electricista
con licencia para determinar qué representa cada
cable de la casa antes de conectar el ventilador.
5
6. Conecte un conducto circular de 4 pulg. al conector del
conducto en la carcasa del ventilador (A), asegurándolo con
cinta adhesiva o una abrazadera. Ventile el conducto hacia el
exterior.
Termine el trabajo del techo. El oricio del techo debe estar
alineado con el borde de la carcasa del ventilador (A).
A
6
7. Una los conectores para la luz LED de la carcasa del ventilador
(A) a la rejilla (B). La rejilla (B) debe estar conectada antes de
encender el ventilador.
A
B
7
Tapa de la
caja de cableado
Cables de
la casa
Conector
rápido
Cables del
producto
Tapa de la caja
de cableado
Tapa de la
caja de
cableado
Conector de
conducto
Conducto de 4 pulg.
Tablero de
techo
Cinta adhesiva
o abrazadera
4
oricios
2
oricios
A
A
A
B
