LG 47LN613V - DVI to HDMI Connection; ARC (Audio Return Channel)

A-10
MAKING CONNECTIONS
ARC (Audio Return Channel)
English
y
An external audio device that supports
SIMPLINK and ARC must be connected
using HDMI/DVI IN 1 (ARC) port.
y
When connected with a high-speed HDMI
cable, the external audio device that
supports ARC outputs optical SPDIF without
additional optical audio cable and supports
the SIMPLINK function.
Русский
y
Устройство, поддерживающее SIMPLINK
и ARC следует подключать к входному
порту HDMI/DVI IN 1 (ARC).
y
При подключении с помощью
высокоскоростного кабеля HDMI, внешнее
аудиоустройство, поддерживающее
ARC, выводит сигнал оптического SPDIF
без использования дополнительного
оптического аудиокабеля и поддерживает
функции SIMPLINK.
Қазақша
y
SIMPLINK және ARC қолдайтын сыртқы
аудио құрылғысын HDMI/DVI IN 1 (ARC)
портын пайдаланып жалғау керек.
y
Жылдамдығы жоғары HDMI кабелімен
жалғағанда, ARC қолдайтын сыртқы
аудио құрылғы қосымша оптикалық аудио
кабельсіз оптикалық SPDIF шығарады
және SIMPLINK функциясын қолдайды.
Українська
y
Зовнішній аудіопристрій із підтрим-
кою функцій SIMPLINK та ARC необхід-
но під’єднувати за допомогою вхідного
роз’єму HDMI/DVI IN 1 (ARC).
y
У разі під’єднання за допомогою високо-
швидкісного кабелю HDMI зовнішній ауді-
опристрій із підтримкою функції ARC виво-
дить оптичний сигнал SPDIF без викорис-
тання додаткового оптичного кабелю і під-
тримує функцію SIMPLINK.

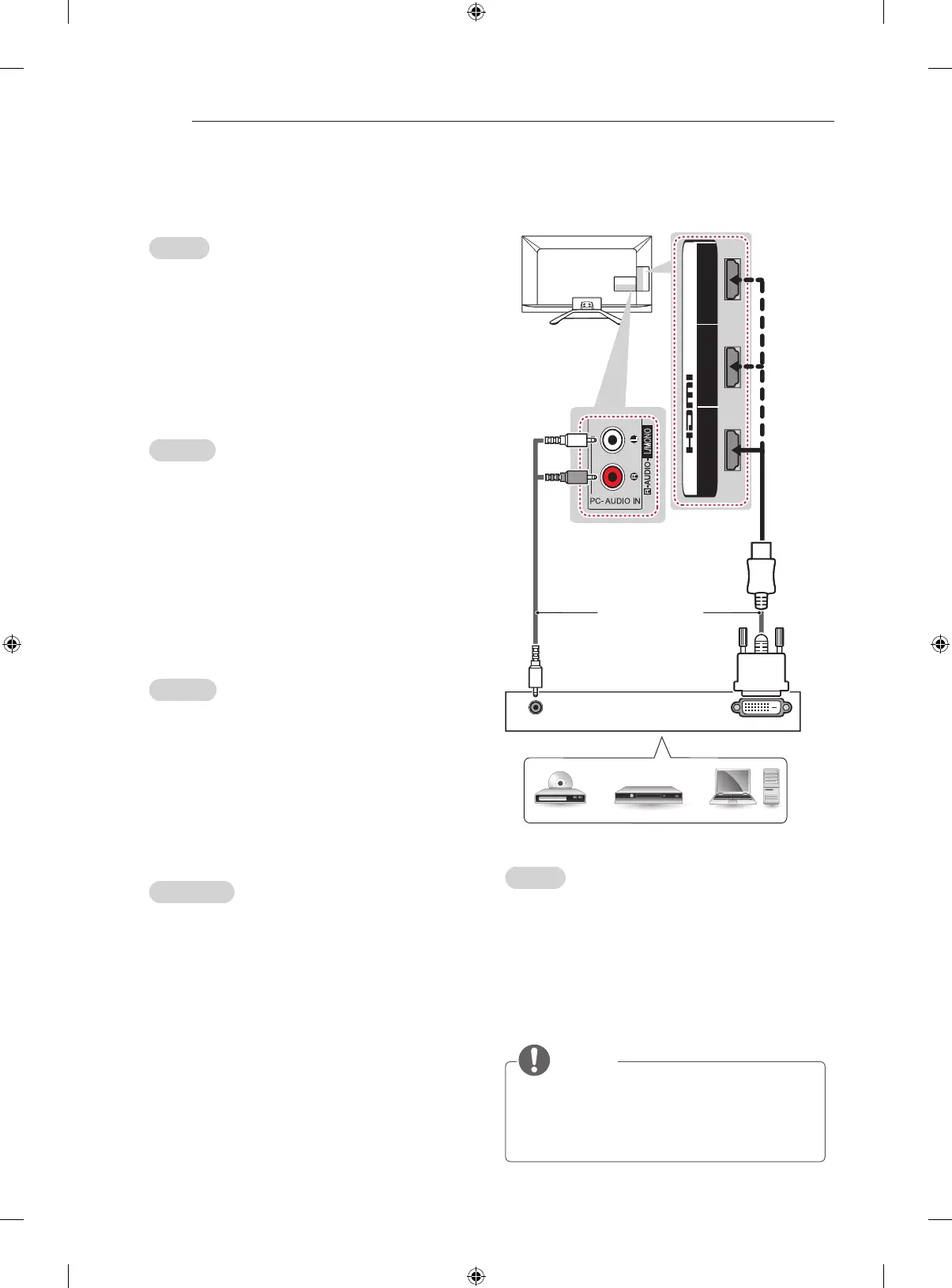

DVI to HDMI connection
DVI OUT
AUDIO OUT
1
(ARC)
3
(MHL)
2
/DVI IN
L
L/MONO
(*Not Provided)
DVD/ Blu-Ray / HD Cable Box / PC
English
Transmits the digital video signal from an external
device to the TV. Connect the external device and
the TV with the DVI-HDMI cable as shown. To
transmit an audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does
not matter which port you use.
NOTE
y
Depending on the graphics card, DOS mode
may not work if a HDMI to DVI Cable is in use.
y
When using the HDMI/DVI cable, only Single
link is supported.
RED
WHITE
