11
BAHASA INDONESIA

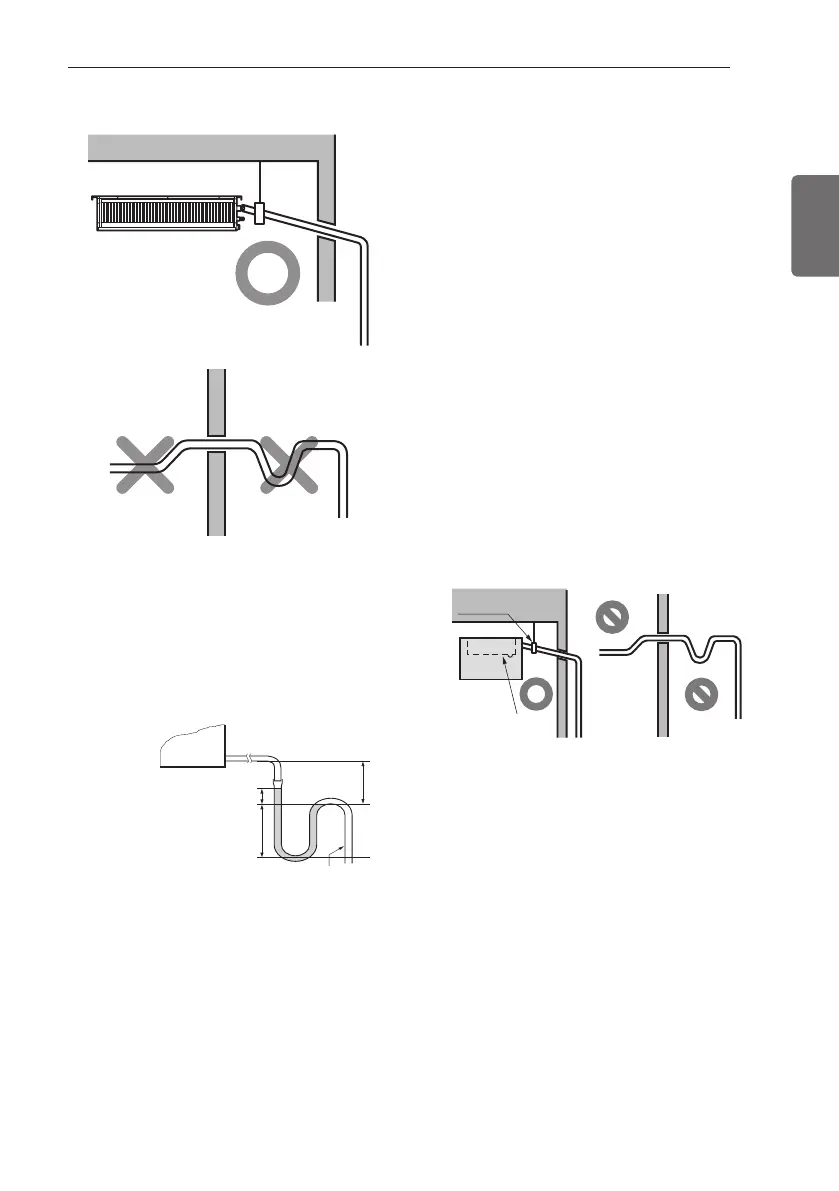

PEMASANGAN DALAM RUANGAN
- Jalur ke atas tidak diperbolehkan
- Pasang Perangkap-P (atau Perangkap-U) untuk
mencegah kebocoran air yang disebabkan oleh
terhalangnya filter udara masuk.
Dimensi Perangkap-U yang Dipasang
BENAR
SALAH
Perangkap-U
B
C
A 70mm
B 2C
C 2 x SP
SP = Tekanan Eksternal
(mmAq)
Mis) Tekanan Eksternal
= 10mmAq
A 70mm
B 40mm
C 20mm
A
Pipa Pembuangan Unit Dalam
Ruangan
- Pipa pembuangan harus memiliki tekukan ke
bawah (1/50 sampai 1/100): pastikan untuk
tidak membuat tekukan ke atas dan bawah
untuk mencegah arus balik.
- Selama sambungan pipa pembuangan, berhati-
hatilah untuk tidak menggunakan tenaga yang
berlebihan pada port pembuangan unit dalam
ruangan.
- Diameter luar sambungan pembuangan pada
unit dalam ruangan adalah 32 mm.
Bahan pipa: Pipa polivinil klorida
VP-25 dan alat kelengkapan pipa
- Pastikan untuk membuat penyekat panas pada
pipa pembuangan.
- Pasang pipa pembuangan naik dengan sudut
yang tepat ke unit dalam ruangan dan tidak
lebih dari 300 mm dari unit.
Bahan penyekat panas: Busa polietilen
dengan ketebalan lebih dari 8 mm.
Klem pipa
Unit dalam
ruangan
Port pembuangan
pemeliharaan
Jalur ke atas
tidak
diperbolehkan
