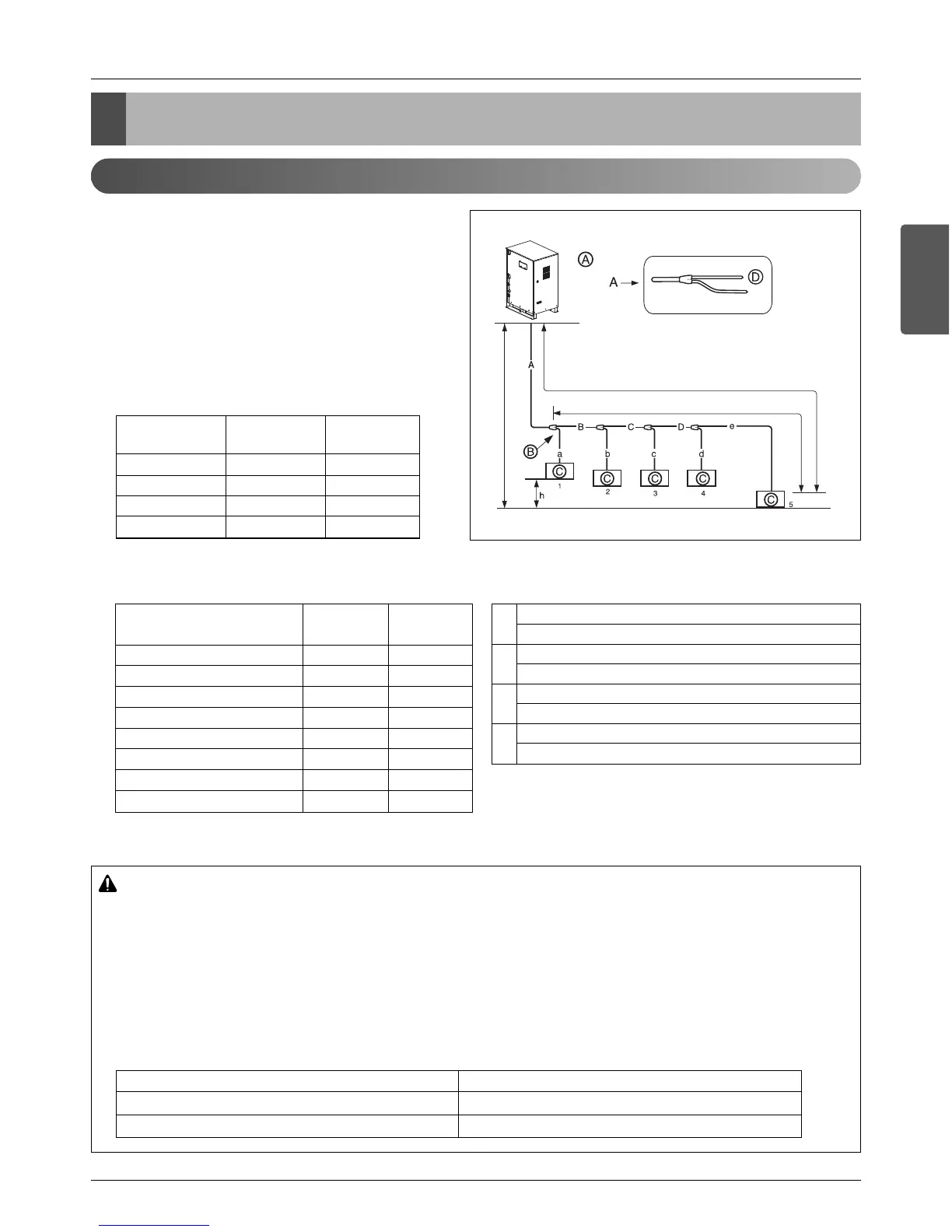

Système de circulation du fluide frigorigène
Méthode de branchement en Y
Ú
Diamètre du tuyau de fluide frigorigène de
branchement à branchement (B, C, D)
Ú
Longueur totale du tuyau =
A+B+C+D+a+b+c+d+e ≤ 300m(984ft)
Ú
Unité intérieure Ⓐ - 1er branchement
Ⓑ : diamètre du tuyau principal (A)
L en dessous de 150 m(492ft)
Dessous de H 50 m(164ft)
l en dessous de 40 m(131ft)
Dessous de 15 m(49ft)
Direction de
l’unité intérieure
• Lorsque le diamètre du tuyau (B) raccordé après le 1er branchement est plus large que le diamètre du tuyau principal (A), installez le tuyau dʼun diamètre égal à celui
du tuyau principal.
Ex) Lors dʼun raccordement avec 120 % de lʼunité intérieure à 10 HP
1) Diamètre du tuyau principal de lʼunité extérieure : 22,2(7/8) (tuyau de gaz) / 9,52(3/8) (tuyau de liquide)
2) Diamètre du tuyau après le 1er branchement pour une combinaison dʼunité intérieure de 120 % : 28,58(1-1/8) (tuyau de gaz) / 12,7(1/2) (tuyau de liquide)
Définissez le diamètre du tuyau (B) après le 1er branchement sur 22,2(7/8) (tuyau de gaz) / 9,52(3/8) (tuyau de liquide) du diamètre du tuyau principal (A).
• Lorsque la distance entre lʼunité intérieure la plus éloignée et lʼunité extérieure est de 90m(295ft) ou plus, vous devez modifier le diamètre du tuyau principal en fonc-
tion de la capacité de lʼunité extérieure en vous reportant au tableau suivant. (Cela sʼapplique aux tuyaux de liquide et de gaz.)
AVERTISSEMENT
Capacité totale des unités intérieures rac-
cordées après branchement [kW(Btu/h]
≤ 5.6(19,100) Ø6.35(1/4) Ø12.7(1/2)
<16(54,600) Ø9.52(3/8) Ø15.88(5/8)
≤ 22.4(76,400) Ø9.52(3/8) Ø19.05(3/4)
< 33(112,600) Ø9.52(3/8) Ø22.2(7/8)
< 47(160,400) Ø12.7(1/2) Ø28.58(1-1/8)
< 71(242,300) Ø15.88(5/8) Ø28.58(1-1/8)
< 104(354,900) Ø19.05(3/4) Ø34.9(1-3/8)
104(354,900) ≤ Ø19.05(3/4) Ø41.3(1-5/8)
Tuyau de liquide
[mm(inch)]
Tuyau de gaz
[mm(inch)]
1. Lors de lʼinstallation indépendante dʼ1
unité extérieure
Ex) 5 unités intérieures raccordées
Ⓐ : Unité extérieure
Ⓑ : 1er branchement (branchement en Y)
Ⓒ : Unités intérieures
Ⓓ : Unité intérieure
Pour le premier branchement (B), utilisez le branchement
qui correspond au diamètre du tuyau principal (A).
Longueur maximale du tuyau (longueur équivalente)
A + B + C + D + e ≤ 150m(492ft)(175m(574ft))
Longueur maximale du tuyau après le 1er branchement
B + C + D + e ≤ 40m(131ft)
Différence haut/bas (unité extérieure ÷ unité intérieure)
H ≤ 50m(164ft)
Différence haut/bas (unité intérieure ÷ unité extérieure)
h ≤ 15m(49ft)
L
ℓ
H
h
Tuyau de gaz Tuyau de liquide
8, 10 HP .........................................................................Ø22.2(7/8) ’ Ø25.4(1) 8, 10 HP.........................................................................Ø9.52(3/8) ’ Ø12.7(1/2)
16, 20 HP .......................................................................Ø28.58(1-1/8) ’ Ø31.8(1-1/4) 16, 20 HP.......................................................................Ø12.7(1/2) ’ Ø15.88(5/8)
Capacité de Tuyau de liquide Tuyau de gaz
lʼunité extérieure [mm(inch)] [mm(inch)]
8 HP Ø9.52(3/8) Ø22.2(7/8)
10 HP Ø9.52(3/8) Ø22.2(7/8)
16 HP Ø12.7(1/2) Ø28.58(1-1/8)
20 HP Ø12.7(1/2) Ø28.58(1-1/8)
