LG ARWN072BA2 - Control de la Válvula Solenoide de Agua

Control de la válvula solenoide de agua
Válvula
solenoide
Válvula
solenoide
CN_26
CN_24
CN_22
INTERNET
MAIN PCBC_Box
DDC BMS
Flow Switch
CN_26
CN_24
CN_22
MAIN PCBC_Box
Flow Switch
Entrada
de agua
Entrada
de agua
Salida
de agua
Salida
de agua
L1
L2 3(A) 3(B)
4(A) 4(B)
L1
L2 3(A) 3(B)
4(A) 4(B)

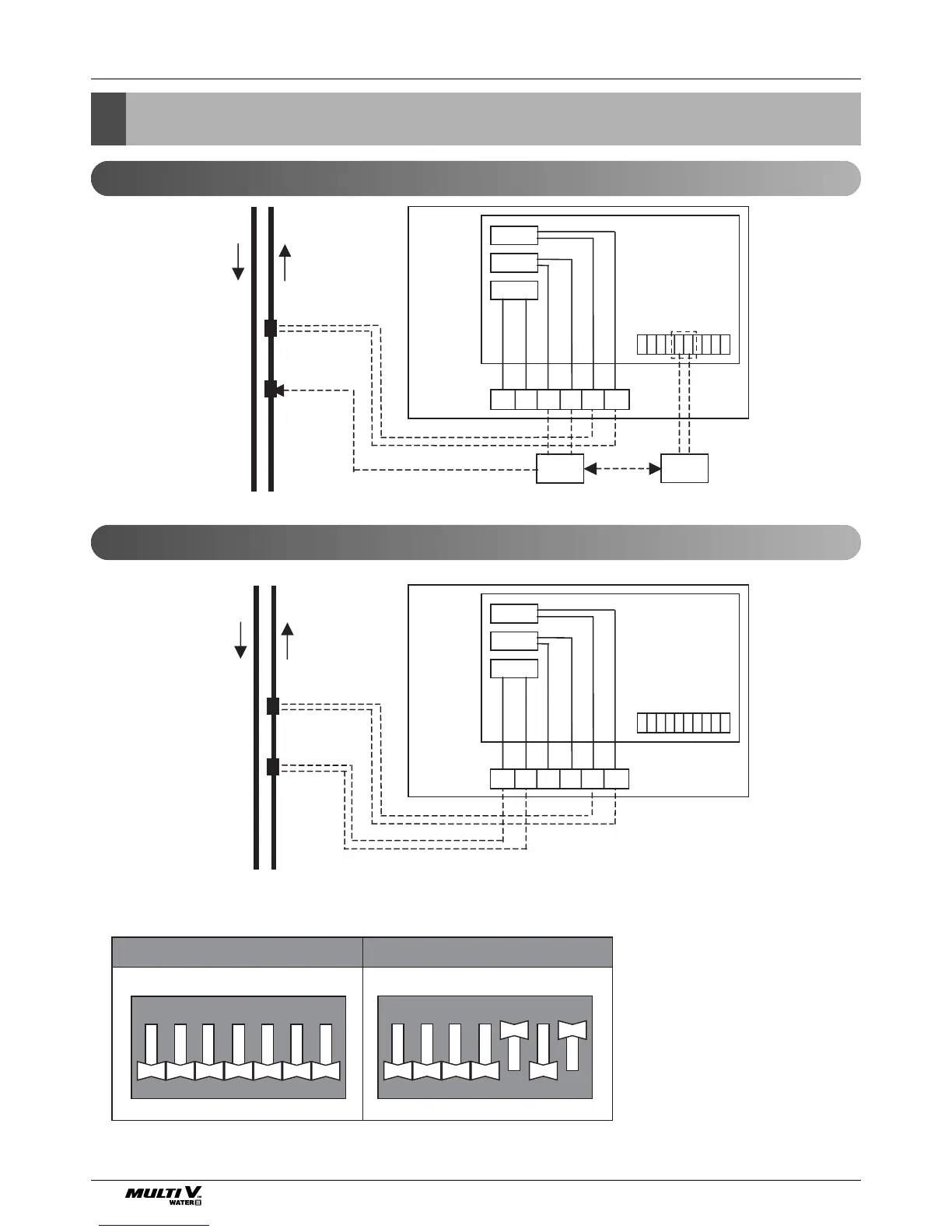

Control de la válvula solenoide de agua
Ajuste el interruptor DIP según la fig.1 y active el suministro eléctrico cuando controle de forma individual la
válvula solenoide de agua.
Figura 1
1234567
ON
1234567
ON
SW01B SW02B
Control central (Usar puerto DDC)
Control individual (usar puerto de salida 208/230V)
76 Unidad exterior
