LG ARWN072BA2 - Espace Pour Lʼinstallation

Alternative dʼenvironnement aimable Réfrigérant R410A
Manuel dʼinstallation 11
FRANCAIS
Espace pour lʼinstallation
Installation individuelle
Installation collective/continue

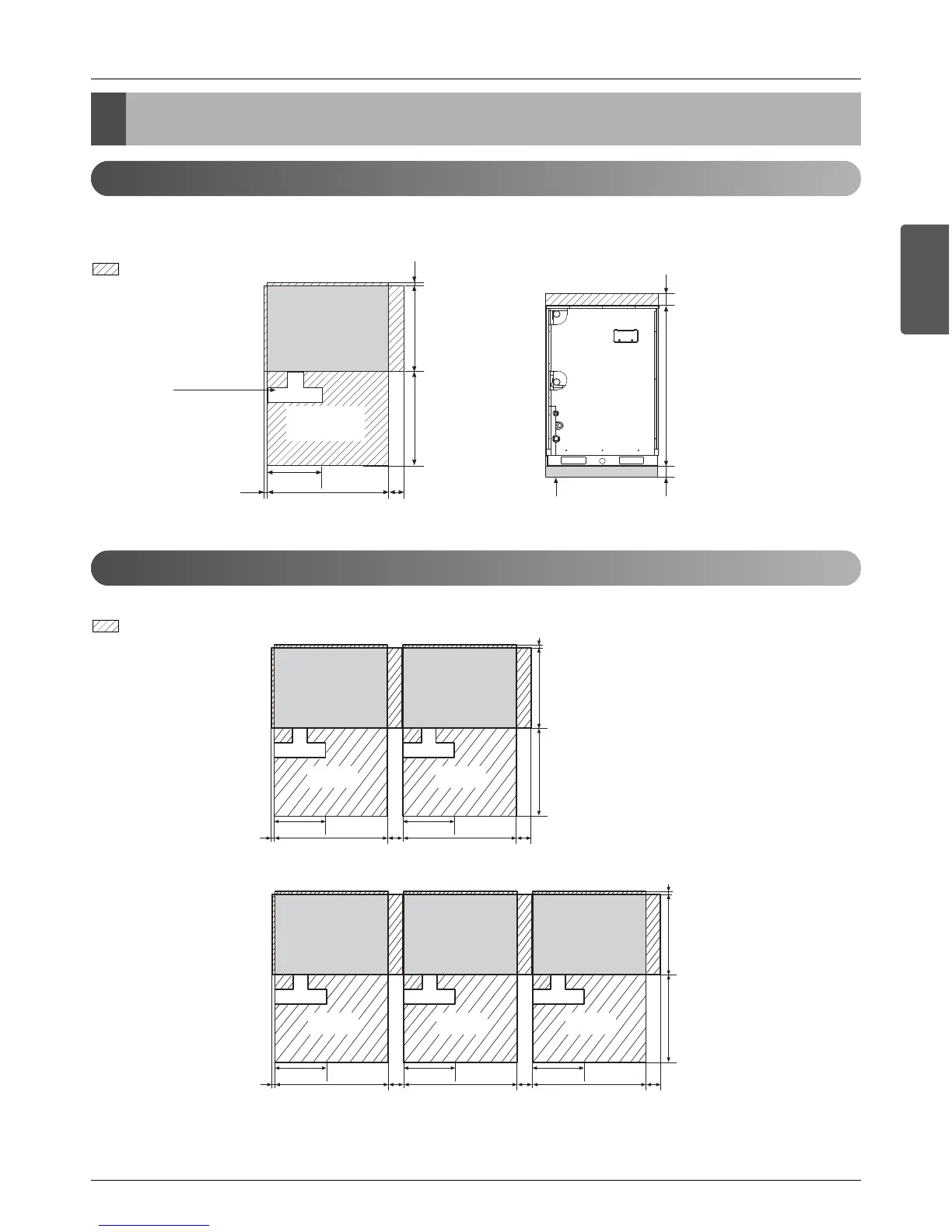

Voici lʼespace minimum requis pour lʼinstallation.
Si lʼespace ne correspond pas à cette illustration, consultez LG.
Voici lʼespace requis pour lʼinstallation collective et continue en tenant compte du passage de lʼair et des personnes.
: Zone de service
* En cas de passage de la conduite dʼeau sur le côté du produit, veuillez prévoir assez de place pour accéder à
la conduite.
: Zone de service
Support poutre en H
<Vue du dessus> <Vue avant>
Produit
(unité extérieure)
Zone de service
(avant)
Espace pour
l’installation de la
conduite d’eau
20(3/4)
100(5-7/8)
350(13-25/32)
772(30-13/32)
600(23-5/8)
547(21-17/32)
1,120(44-3/32)
100(5-7/8)
100(5-7/8)
20(3/4)
[Unité : mm(inch)]
[Unité : mm(inch)]
350(13-25/32)
20(3/4)
350(13-25/32)
772(30-13/32) 772(30-13/32)
100(5-7/8) 100(5-7/8)
600(23-5/8)
547(21-17/32)
20(3/4)
<Vue du dessus>
Produit
(unité extérieure)
Zone de
service
Produit
(unité extérieure)
Zone de
service
[Unité : mm(inch)]
350(13-25/32)350(13-25/32)
100(5-7/8) 100(5-7/8)
772(30-13/32)
20(3/4)
772(30-13/32)
100(5-7/8)
350(13-25/32)
772(30-13/32)
600(23-5/8) 547(21-17/32)
20(3/4)
<Vue du dessus>
Produit
(unité extérieure)
Zone de
service
Produit
(unité extérieure)
Zone de
service
Produit
(unité extérieure)
Zone de
service
