76 Unité extérieurieur

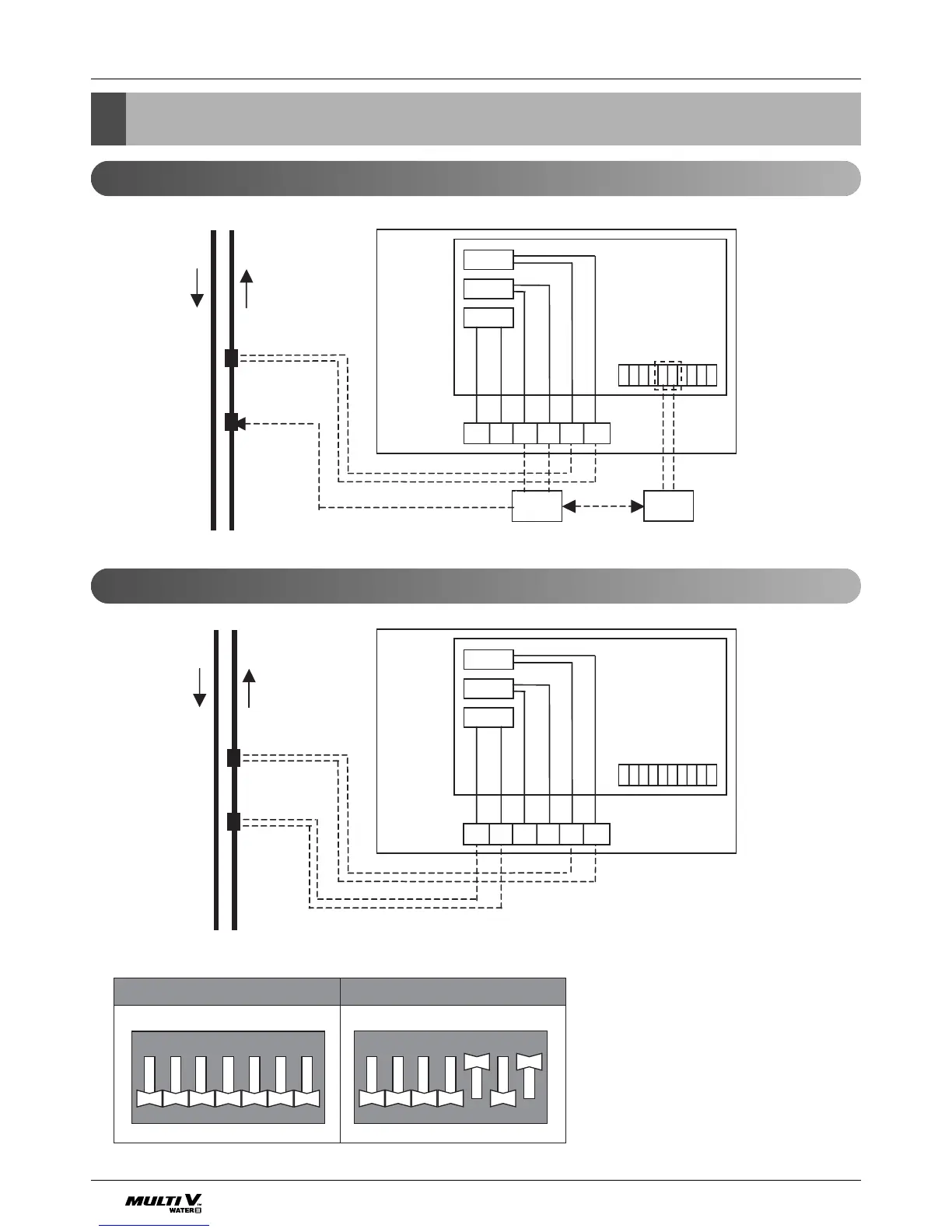

Contrôle de lʼélectrovalve
Écoulement
vers l’extérieur
Écoulement
vers l’extérieur
Écoulement vers
l’intérieur
Écoulement vers
l’intérieur
Électrovalve
Électrovalve
CN_26
CN_24
CN_22
INTERNET
MAIN PCBC_Box
DDC BMS
Flow Switch
CN_26
CN_24
CN_22
MAIN PCBC_Box
Flow Switch
L1
L2 3(A) 3(B)
4(A) 4(B)
L1
L2 3(A) 3(B)
4(A) 4(B)
Contrôle de lʼélectrovalve
Réglez le commutateur DIP en vous reportant à la figure 1 et procédez à la mise sous tension lors du con-
trôle individuel de lʼélectrovalve.
Figure 1
1234567
ON
1234567
ON
SW01B SW02B
Contrôle central (utiliser le port DDC)
Contrôle individuel (utiliser le port de sortie 208/230V)
