Manuel dʼinstallation 17
FRANCAIS

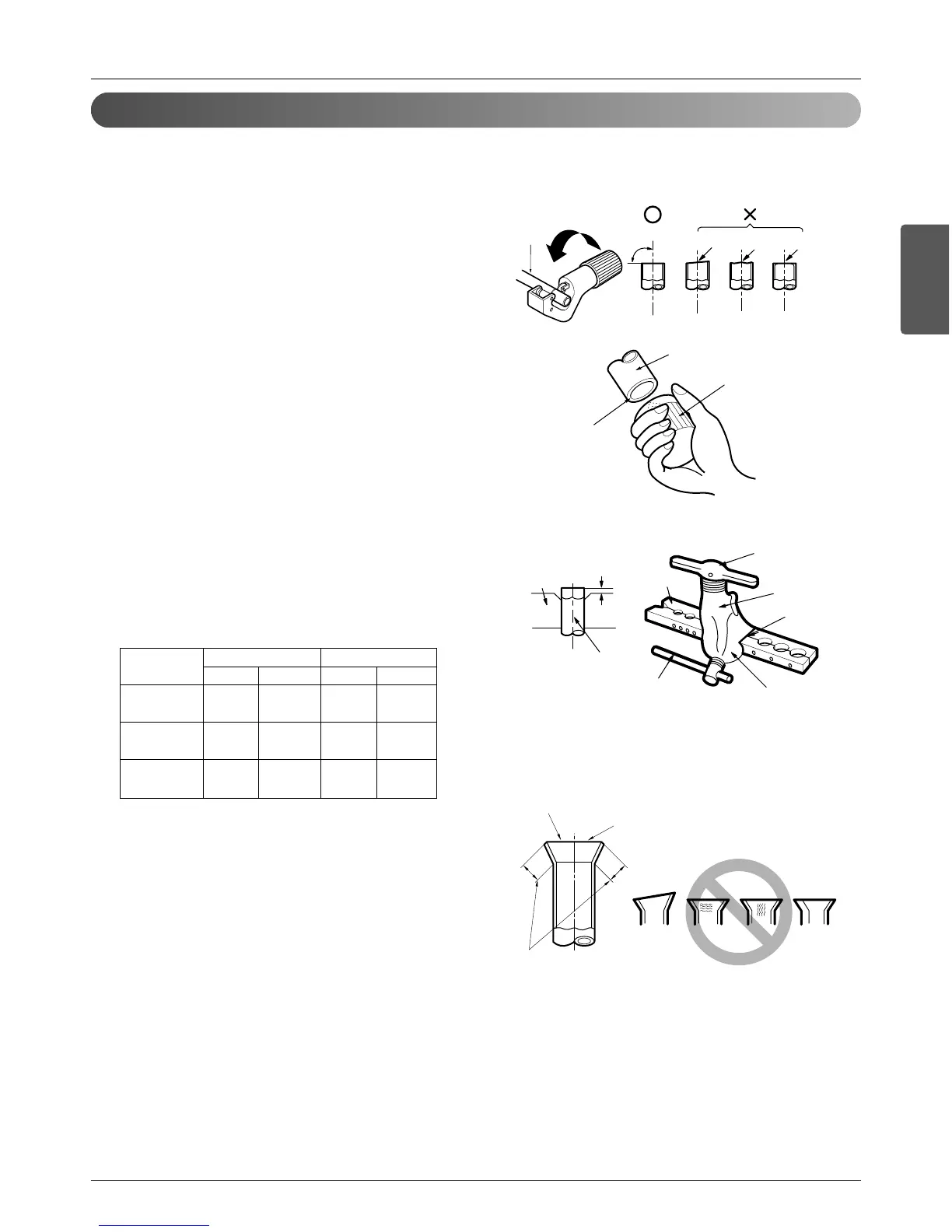

Installation
Préparation de la tuyauterie
1) Coupez les tuyaux et le câble.
n Utilisez le kit de tuyauterie accessoire ou des tuyaux
achetés sur place.
n Mesurez la distance entre l'unité intérieure et l'unité
extérieure.
n Coupez les tuyaux un peu plus longs que la distance
mesurée. Coupez le câble à une longueur supérieure
de 1,5 m par rapport à la longueur du tuyau.
2) Enlevez les bavures
n Retirez complètement toutes les bavures de la section
coupée du tuyau/tube.
n Placez l'extrémité du tube/tuyau de cuivre vers le bas
pendant que vous retirez les bavures, a fin d'éviter que
des bavures tombent à l'intérieur de la tuyauterie.
3) Évasement
n Effectuez l'évasement à l'aide d'un outil d'évasement
comme montré ci-dessous.
Fixez fermement le tuyau en cuivre dans une barre (ou
coussinet) aux dimensions indiquées dans le tableau ci-
dessus.
4) Vérifiez
n Comparez l'évasement effectué avec la figure ci-
dessous.
n Si vous notez que l'évasement est défectueux, coupez
la section évasée et refaites l'évasement.
La cause principale des fuites de gaz est un défaut d'évasement. Effectuez un évasement correct en suivant
la procédure ci-dessous.
[ Unité: mm(inch)]
Tuyau
" A "
Gaz Liquide Gaz
Liquide
≤
5.6(19,100) 12.7(1/2) 6.35(1/4)
1.6~1.8 1.1~1.3
(0.63~0.71) (0.43~0.51)
<16.0(54,600) 15.88(5/8) 9.52(3/8)
1.6~1.8 1.5~1.7
(0.63~0.71) (0.59~0.67)
≤
22.4(76,400) 19.05(3/4) 9.52(3/8)
1.9~2.1 1.5~1.7
(0.75~0.83) (0.59~0.67)
Unité intérieure
[kW (Btu/h]
